3210525

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接地端子,PT2,5-3PE,菲尼克斯 多层接线端子块, PT 2.5-3PE系列, 三层, 绿色/黄色, 推入式端接
供应商型号: Q-3210525
供应商: 国内现货
标准整包数: 50

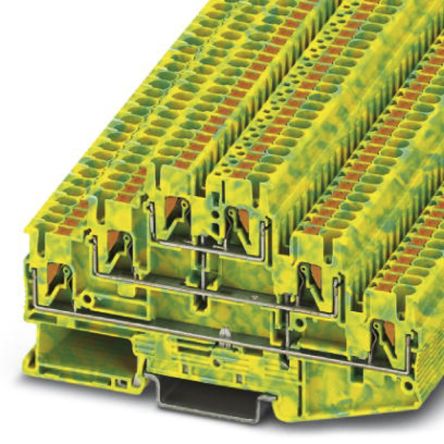

PHOENIX CONTACT 端子 - 专用端子 3210525

3210525概述

    电子元器件产品技术手册:PIT 2,5-3PE

    产品简介


    PIT 2,5-3PE 是一款适用于工业控制和配电系统的接地模块端子排。它主要用于连接电线,提供可靠的电气连接。其主要功能是为各种电线提供安全且可重复使用的固定点,确保电流通畅而无安全隐患。PIT 2,5-3PE 主要应用于工业自动化、机械设备、建筑设施及电力系统等领域,广泛用于各种控制柜和配电箱中。

    技术参数


    - 产品编号:3210525
    - 连接类型:弹簧夹连接
    - 适用导线截面范围:
    - 固态导线:0.14 mm² - 4 mm²
    - 绞合导线:0.14 mm² - 2.5 mm²
    - AWG 等级:26 - 12
    - 宽度:5.2 mm
    - 颜色:绿色黄色
    - 安装方式:DIN 导轨 NS 35/7.5 或 NS 35/15
    - 高度:
    - NS 35/7.5:58 mm
    - NS 35/15:65.5 mm
    - 额定浪涌电压:6 kV
    - 污染等级:3
    - 浪涌电压类别:III
    - 绝缘材料组:I
    - 连接标准:IEC 60947-7-2

    产品特点和优势


    PIT 2,5-3PE 具备多项独特功能和优势。其采用弹簧夹连接方式,能够确保导线在安装过程中保持紧密连接,防止因振动等原因造成松动,提高了安全性。绿色黄色的配色不仅易于识别,还符合国际标准。此外,这款模块可以在宽泛的温度范围内稳定工作,适应不同的工业环境。它具有出色的防燃性能,符合 UL 94 V0 标准。这些特点使得 PIT 2,5-3PE 在复杂和苛刻的应用环境中表现出色。

    应用案例和使用建议


    PIT 2,5-3PE 常用于工业自动化控制系统中,特别是在需要大量连接不同大小导线的应用场景。例如,在一个变电站的配电箱内,可以将多条电缆通过 PIT 2,5-3PE 连接在一起。使用时,建议按照技术手册中的指导正确安装,并选择合适的工具进行操作,以确保连接牢固可靠。对于高负载和频繁操作的情况,可以考虑增加辅助配件如终端盖和桥接器,以增强系统的稳定性。

    兼容性和支持


    PIT 2,5-3PE 可以与多种 DIN 导轨兼容,包括 NS 35/7.5 和 NS 35/15。此外,制造商还提供了丰富的配套附件,如端子标记板、绝缘套管和测试适配器等,方便用户根据具体需求选择。如果您需要进一步的技术支持或售后咨询,可以直接联系 PHOENIX CONTACT Inc., USA 的客户服务部门。

    常见问题与解决方案


    1. 问题:连接不稳固,导致电气接触不良。
    解决方案:确保按照技术手册的指引正确安装导线,并检查弹簧夹是否有损坏。

    2. 问题:产品无法正常卸下导线。
    解决方案:使用适当的工具(如螺丝刀)轻轻按压弹簧夹,使其打开,然后取出导线。

    总结和推荐


    PIT 2,5-3PE 是一款高效且可靠的接地模块端子排,特别适合在工业环境中使用。它具备广泛的应用范围,适用于多种工业场景。凭借其坚固耐用的设计和优良的安全性能,这款产品在市场上具有很高的竞争力。因此,我强烈推荐使用 PIT 2,5-3PE,特别是在那些对安全和可靠性要求较高的场合。

3210525参数

参数
长*宽*高 102mm(长度)*5.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 盒装

3210525厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3210525数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3210525 3210525数据手册

3210525封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 28.957
库存: 150
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 1447.85
