0903031

产品分类: 断路器
厂牌: PHOENIX CONTACT
产品描述: 24V 1 无 12A 固态 开关,滑动 DIN导轨安装 80mm*12.5mm*83mm
供应商型号: 651-0903031
供应商: Mouser
标准整包数: 1

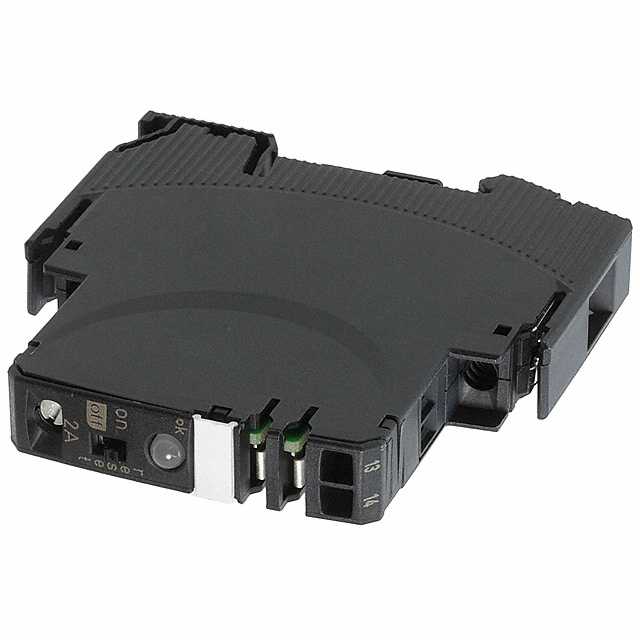

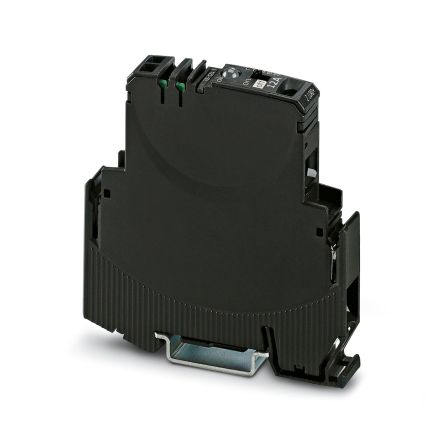

PHOENIX CONTACT 断路器 0903031

0903031概述

    CLIPLINE EC-E... 电子微型断路器技术手册

    1. 产品简介


    CLIPLINE EC-E... 电子微型断路器是一种用于24 V直流电源供电系统的小型负载保护装置。它的核心功能是选择性地保护所有24 V直流负载电路。该微型断路器通过主动电流限制在短路时以及过载条件下保护负载电路,从而比电源单元更快速地响应过载情况。其独特之处在于能够在电容负载高达20,000 μF的情况下稳定运行,且仅在发生过载或短路时关闭负载电路。

    2. 技术参数


    - 额定电压:24 V直流(范围:18 V至32 V)
    - 额定电流:0.5 A至12 A,以固定电流强度提供
    - 开路电流:在开启状态下,典型值为20 mA至30 mA(取决于信号输出)
    - 关闭时间:根据时间/电流特性曲线,具体如下:
    - 过载>1.1 x IN:3秒
    - 过载>1.8 x IN 或1.5 x IN/1.3 x IN:100 ms至3秒
    - 电压降:根据额定电流不同,电压降也有所不同(例如,1 A额定电流时,电压降为80 mV)
    - 最大负载电流:根据温度条件不同有所变化,例如在40℃时,1 A额定电流的最大负载电流为1 A,在50℃时,最大负载电流降低为0.5 A
    - 工作环境:
    - 工作温度:0℃至50℃
    - 存储温度:-20℃至70℃
    - 湿热试验:相对湿度95%,40℃,持续96小时
    - 防护等级:IP20
    - 安装尺寸:宽度12.5 mm,高度80 mm,深度83 mm
    - 重量:约65克
    - 测试/认证:符合EMC指令2004/108/EC,UL认证,满足UL1604标准

    3. 产品特点和优势


    CLIPLINE EC-E... 电子微型断路器具有以下几个显著特点和优势:
    - 选择性负载保护:具备电子关断特性曲线,确保对负载电路的选择性保护。
    - 主动电流限制:在启动电容负载(高达20,000 μF)时以及在过载或短路情况下进行主动电流限制。
    - 手动开关:配备手动开关(S1),允许用户手动控制电路的通断状态。
    - 状态指示:多色LED和状态输出显示设备的工作状态和故障状态。
    - 简易接线:可通过LINE+和0 V电源导轨及插头桥轻松实现接线和信号任务。
    - 紧凑设计:采用模块化安装方式,可以直接安装到NS 35 DIN导轨上,占用空间仅为12.5 mm宽。

    4. 应用案例和使用建议


    - 应用示例1:EC-E1组信号串联连接。这种配置适用于需要同时监控多个负载电路的情况,例如工厂自动化系统中的传感器监控。
    - 应用示例2:EC-E4个体信号连接。这种配置适用于每个负载电路都需要独立信号的情况,如工业机械控制中的单个电机控制。
    - 使用建议:在系统或机器设计中,需要采取特殊预防措施,以防止系统部件意外重启,这有助于避免潜在的安全风险。在使用过程中,务必根据设备的实际额定电流调整电缆截面积,确保安全可靠。

    5. 兼容性和支持


    - 兼容性:该微型断路器可以与多种电源和负载配合使用,包括24 V直流电源和各类电容负载。
    - 支持服务:供应商提供了详尽的技术文档和用户手册,可以通过制造商网站下载最新的版本。此外,供应商还提供技术支持和服务,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:设备在正常工作状态下频繁跳闸。
    - 解决方案:检查负载电路是否出现过载现象,确保电缆截面积符合设备要求。
    - 问题2:设备无法复位。
    - 解决方案:确认复位输入信号正确无误,并检查设备是否有内部故障。

    7. 总结和推荐


    CLIPLINE EC-E... 电子微型断路器以其出色的性能和可靠性,在众多电子元件中脱颖而出。其在安全性、可维护性和灵活性方面的表现尤为突出。对于需要精确控制和保护24 V直流负载电路的应用,这款产品是一个理想的选择。因此,我们强烈推荐此产品给需要此类电子元件的工程师和技术人员。

0903031参数

参数
额定电压-AC -
额定电压-DC 24V
照明电压-标称值 -
照明
断路器类型 固态
执行器类型 开关,滑动
额定电流 12A
极数 1
长*宽*高 80mm*12.5mm*83mm
安装方式 DIN导轨安装
应用等级 商业级
零件状态 在售
包装方式 散装
