3000756

产品分类: 断路器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 电子断路器, EC 1 系列, 3A, 基座元件
供应商型号: 8856246
供应商: 海外现货
标准整包数: 10

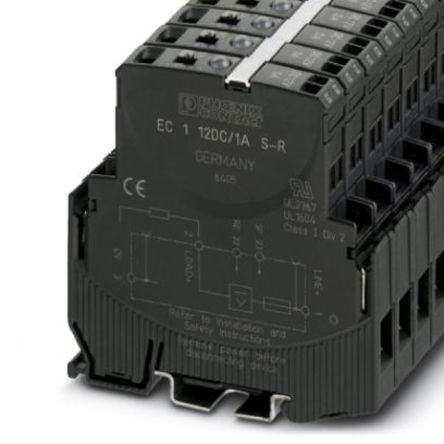

PHOENIX CONTACT 断路器 3000756

3000756概述


    产品简介


    EC 1 12DC… 是一款电子电路断路器,用于保护12V直流负载电路在危险和非危险环境中的安全运行。该断路器集成了主动电子电流限制,能在短路和过载情况下快速反应,以确保系统的稳定运行。EC 1 12DC… 广泛应用于工业自动化、数据中心、通信系统等领域。

    技术参数


    - 电压范围: 9 ... 18 V DC
    - 额定电流: 1 A 至 10 A
    - 工作温度: 普通环境:-20 ... 60°C;危险环境(Class I, Div. 2):0 ... 25°C
    - 存储温度: -20 ... 70°C
    - 尺寸: 12.5 mm 宽,80 mm 长
    - 重量: 65 g
    - 最大电流限制: 在 1.1 倍至 1.8 倍额定电流之间
    - 最大短路电流: 1.8 倍额定电流(IN = 0.5 A 到 6 A)
    - 电压降: 典型值在 80 mV 至 150 mV 之间
    - 安装方式: 35 mm 导轨安装(符合 EN 50022 标准)

    产品特点和优势


    EC 1 12DC… 的独特功能包括:
    - 电流限制: 在过载或短路情况下限制电流在1.5到1.8倍额定电流之间,从而保护负载免受高电流冲击。
    - 远程控制和指示: 支持远程复位和控制功能,便于集中管理和监控。
    - 宽工作温度范围: 适用于多种环境条件。
    - 紧凑设计: 仅12.5mm宽,占用空间小,便于安装。

    应用案例和使用建议


    应用案例
    EC 1 12DC… 可以广泛应用于各种需要保护12V直流负载电路的应用中,如工厂自动化控制系统、数据中心电源管理系统等。例如,在数据中心的不间断电源系统中,EC 1 12DC… 可以有效地保护负载电路免受短路或过载导致的损坏,从而提高系统的可靠性和稳定性。
    使用建议
    - 避免并联连接: 多个负载输出不应并联连接,以防止电流分配不均。
    - 定期检查: 定期检查断路器的工作状态,确保没有降解情况。
    - 正确安装: 确保导线的紧固扭矩在指定范围内,以保证可靠的电气连接。

    兼容性和支持


    EC 1 2DC… 支持与标准35 mm导轨的兼容性,可以方便地安装在现有系统中。PHOENIX CONTACT提供了详尽的技术支持和文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 负载电路中出现过载 | 检查负载电阻是否过高,必要时更换合适的负载。 |
    | 无法远程复位 | 检查远程复位信号是否正常输入,确认连接无误。 |
    | 电源指示灯未亮起 | 检查电源输入是否正常,确认连接无误。 |

    总结和推荐


    EC 1 12DC… 作为一款高性能的电子电路断路器,具有出色的电流限制能力和宽广的工作温度范围,适用于多种复杂的应用场景。其紧凑的设计和便捷的远程控制功能使其在市场上具有很强的竞争力。综上所述,我强烈推荐使用EC 1 12DC… 来保护您的12V直流负载电路。

3000756参数

参数
极数 1
额定电压-AC -
额定电压-DC 12V
照明电压-标称值 -
照明 -
断路器类型 固态
执行器类型 开关,滑动
额定电流 3A
长*宽*高 80mm*12.5mm*80mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3000756厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3000756数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 断路器 PHOENIX CONTACT 3000756 3000756数据手册

3000756封装设计

查看详情并下载
Symbol
Footprint
3D Model
