1407737

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,HC-B24-I-PT-F-48,触点插芯,Phoenix Contact 菲尼克斯 触点插件, HC-B 24-I-PT-F-48 系列, 触点插件, 24P+E, 额定电流 16A
供应商型号: PYA-1407737
供应商: 海外现货
标准整包数: 1

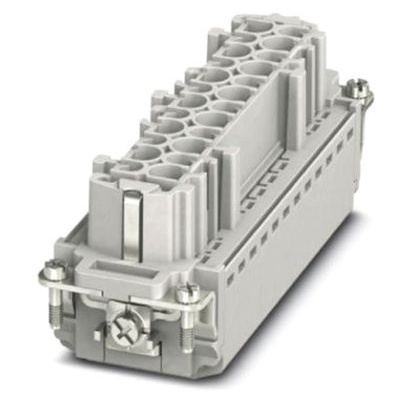

PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 1407737

1407737概述

    电子元器件产品技术手册

    产品简介

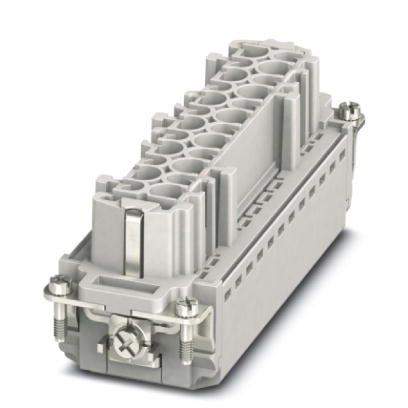

    本文介绍的是PHOENIX CONTACT公司的触点插芯 HC-B24-I-PT-F-48(产品编号:1407737)。这款插芯属于HEAVYCON系列,专为工业应用设计,特别适用于要求高可靠性和强抗干扰能力的环境。它采用24+PE芯设计,芯标识范围为25到48。此插芯具有直插式连接方式,能够实现快速安全的导线连接。

    技术参数


    - 连接系统:直插式连接
    - 位数:24+PE
    - 插拔周期:≥500次
    - 尺寸:B24
    - 触点编码:25-48
    - 导线横截面:0.14 mm² - 2.5 mm²
    - 可连接导线横截面:AWG 26 - 14
    - 额定电压:500 V(III/3)
    - 额定电流:16 A(电源针位)
    - 额定过电压:6 kV
    - 环境温度(运行):-40 °C 至 125 °C(包括针位加热)

    产品特点和优势


    特点和优势:
    - 防插错编码:采用塑料材质的快速防插错编码,确保正确安装。
    - 无工具连接:支持无需工具的导线连接,节省时间和成本。
    - 高效连接:极大简化连接过程,提高生产效率。
    - 兼容性强:适用于多种铁路车辆应用,如防火保护。
    - 高标准防护:达到UL 94 V0阻燃等级,满足严格的防火要求。
    - 多功能附件:提供各种安装材料和编码元件,增强连接可靠性。

    应用案例和使用建议


    - 应用案例:这款插芯广泛应用于铁路车辆中,如高铁、地铁和其他轨道交通设备。它可以确保在极端环境下依然保持可靠的电气连接。
    - 使用建议:
    - 在安装前,请确认电线的截面积符合插芯的要求。
    - 使用正确的工具进行剥线和连接,以确保良好的电接触。
    - 根据具体的应用环境,选择合适的附件以增强安全性。

    兼容性和支持


    兼容性:
    - 该产品与多种电气设备和组件兼容,包括各种类型的导线和连接器。此外,还提供了多个配件来进一步增强其兼容性和实用性。
    支持:
    - PHOENIX CONTACT提供全面的技术支持和服务,确保用户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    1. 问题:如何正确安装编码条?
    - 解决方案:按照制造商提供的安装指南,将编码条插入防反插键槽内。
    2. 问题:插芯的插拔周期是多少?
    - 解决方案:插芯的插拔周期大于等于500次,保证长期可靠使用。
    3. 问题:如何处理接触不良的情况?
    - 解决方案:检查插芯和导线连接是否紧固,必要时重新剥线和连接。

    总结和推荐


    总体而言,PHOENIX CONTACT的HC-B24-I-PT-F-48触点插芯凭借其卓越的设计、强大的性能和广泛的兼容性,在工业应用中表现出色。它在铁路车辆以及其他需要高可靠性连接的应用中尤为适用。考虑到其便捷的安装方式和丰富的配件支持,我们强烈推荐该产品给寻求高性能连接解决方案的用户。

1407737参数

参数
零件状态 在售
包装方式 散装

1407737厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1407737数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 PHOENIX CONTACT 1407737 1407737数据手册

1407737封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 93.5976
库存: 4
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 93.59
直接购买
加入购物车
