3210352

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 导轨式接线端子排, PTT 1.5/S-2MT BU系列, 灰色, 推入式端接, 9A
供应商型号: 8666743
供应商: 海外现货
标准整包数: 1

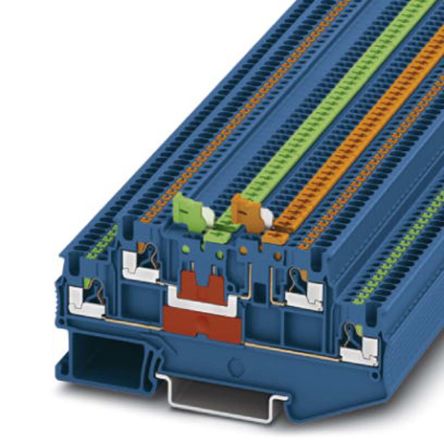

PHOENIX CONTACT 接线座- Din 轨道/通道 3210352

3210352概述

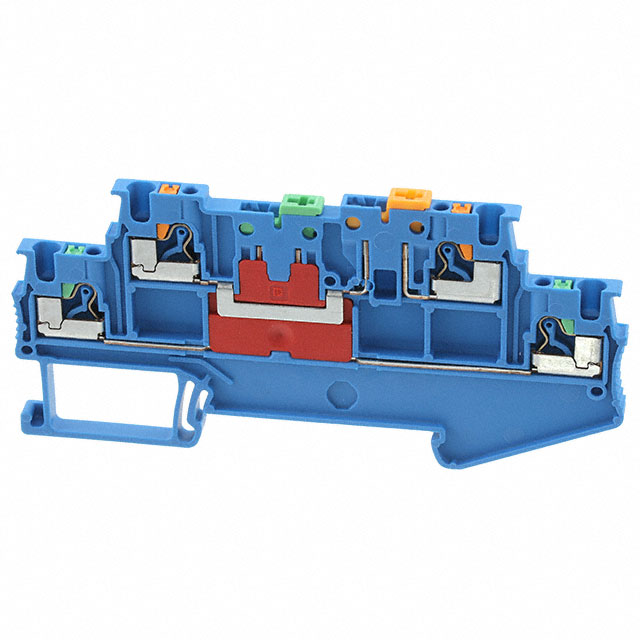

    Knife Disconnect Terminal Block PTT 1,5/S-2MT BU - 3210352

    1. 产品简介


    刀型断开接线端子块(PTT 1,5/S-2MT BU)是一种专为高效连接导线设计的产品。它属于刀型断开终端系列,主要应用于工业自动化控制系统,如PLC控制柜、配电盘等场合。该产品能够实现方便的导线连接与断开操作,确保电气系统的可靠运行。

    2. 技术参数


    - 连接类型:压入式连接
    - 截面积范围:0.14 mm² - 1.5 mm² (AWG 26 - 14)
    - 额定电流:9 A
    - 额定电压:400 V
    - 长度:86 mm
    - 宽度:3.5 mm
    - 颜色:蓝色
    - 安装方式:NS 35/7.5, NS 35/15
    - 安装水平数:2
    - 连接数量:4
    - 耐冲击电压等级:6 kV
    - 污染等级:3
    - 过电压类别:III
    - 绝缘材料:PA(聚酰胺),阻燃等级UL 94 V0
    - 标准符合性:IEC 60947-7-1

    3. 产品特点和优势


    - 紧凑设计:PTT 1,5/S-2MT BU采用紧凑设计,便于在有限空间内布线。
    - 工具免接线:产品通过压入式连接设计,支持使用或不使用冷压端子的导线,方便快捷。
    - 易于分离电路:配备杠杆式断开刀,可以轻松实现电路的断开操作。
    - 明显标识:断开点采用颜色标记,使得操作更加清晰直观。

    4. 应用案例和使用建议


    - 应用案例:在电力分配系统中,这款刀型断开接线端子块可以用于分隔不同的电路,确保电力供应的安全可靠。例如,在工业自动控制系统的控制柜中,它被广泛用于连接不同组件间的电源线路。
    - 使用建议:当需要进行电气维护时,可以通过手动旋转杠杆来断开电路,从而避免直接断开电源带来的安全隐患。此外,在布线时,需要注意导线的剥线长度应在8 mm至10 mm之间,以确保良好的电气接触。

    5. 兼容性和支持


    PTT 1,5/S-2MT BU刀型断开接线端子块可与其他标准型号的断开终端兼容,适用于NS 35/7.5和NS 35/15标准的导轨上安装。厂商提供详尽的技术文档和支持服务,用户可通过官方网站获取最新信息及帮助。

    6. 常见问题与解决方案


    - 问题:如何正确安装刀型断开接线端子块?
    - 解答:首先确保导线剥线长度在8 mm至10 mm之间,然后将导线插入到压入式连接孔中,直到达到预定位置并牢固固定。
    - 问题:更换断开刀时需注意哪些事项?
    - 解答:在拆卸断开刀之前,务必先切断电源并释放所有负载。拆卸后检查新断开刀是否有损坏,并按照指示正确安装。

    7. 总结和推荐


    PTT 1,5/S-2MT BU刀型断开接线端子块是一款具有高可靠性的工业级产品,特别适合于在狭小空间内快速安全地连接和断开导线。它的设计精良,功能强大,且在多种工业环境中均有优异表现。因此,对于寻找高性能、可靠性的终端解决方案的用户来说,这款产品无疑是最佳选择。

3210352参数

参数
长*宽*高 86mm*3.5mm*41.1mm
零件状态 在售
包装方式 散装

3210352厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
