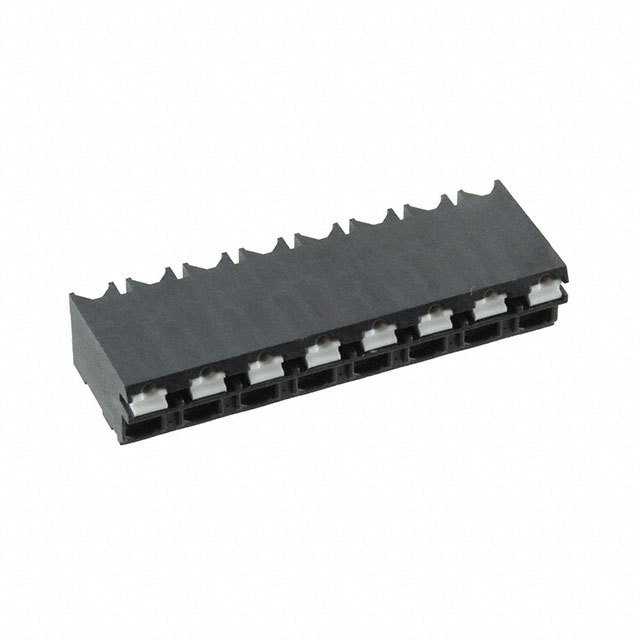

1824022

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PCB端子台 SPT-THR 1.5/ 8-H-5.08 P20 R56系列
供应商型号: 277-11697-1-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 接线板-线至板 1824022

1824022概述

    # PCB Terminal Block SPT-THR 1,5/8-H-5,08 P20 R56

    产品简介


    PCB终端块(PCB terminal block)是用于印刷电路板(Printed Circuit Board, PCB)连接的关键组件之一。本文将介绍型号为SPT-THR 1,5/8-H-5,08 P20 R56的产品。该产品广泛应用于自动化控制、工业电子、电力系统和通信设备等领域,具有出色的稳定性和可靠性。

    技术参数


    - 基本规格
    - 额定电流:13.5A
    - 额定电压:320V
    - 焊接针长度:2mm
    - 插针尺寸:0.7x0.3mm
    - 针间距:7mm
    - 孔径:1.1mm
    - 尺寸(长×宽×高):13.6mm × 39.56mm × 7.7mm
    - 引脚数:8
    - 导线剥离长度:8mm
    - 绝缘材料
    - 绝缘材料组:IIIa
    - 材料:LCP
    - 焊接针表面:Sn
    - 燃烧等级(UL 94):V0
    - 环境适应性
    - 工作温度范围:暂无明确数据
    - 环境湿度:未提及
    - 标准和认证
    - EN-VDE标准
    - UL 94 V0
    - EAC认证
    - cULus Recognized
    - cUL Recognized

    产品特点和优势


    - 卓越的电气特性:能够承载高达13.5A的额定电流,适用于多种工业场景。
    - 安全可靠的绝缘材料:采用UL 94 V0级阻燃材料LCP,确保在极端条件下仍能保持良好的绝缘性能。
    - 灵活的安装方式:THR焊接方式和Push-in弹簧连接方法,方便快捷,便于大规模生产和安装。
    - 通用性强:兼容多种导线规格(最小0.2mm²至最大1.5mm²),适用于不同类型的电线连接。

    应用案例和使用建议


    应用案例
    - 在自动化控制系统中作为连接点,如工业机器人、自动化流水线等。
    - 在配电柜和电源模块中,实现电路板间的可靠连接。
    使用建议
    - 在选择导线时,确保导线规格在手册推荐范围内,以充分发挥产品的性能。
    - 安装过程中,注意焊接工艺,避免焊接温度过高导致焊点损坏。
    - 使用螺丝刀或专用工具进行压接操作,确保连接稳固且导电良好。

    兼容性和支持


    - 兼容性:支持THR焊接方式和Push-in弹簧连接,与其他常见类型的导线和接头兼容。
    - 支持和服务:供应商提供详细的技术文档和客户支持服务,可从其官方网站获取最新资料和帮助。

    常见问题与解决方案


    1. 问题:如何确保导线连接稳固?
    - 解决方案:使用专业工具压接导线,避免手动操作可能造成的松动。确保导线与连接件接触良好。
    2. 问题:安装后出现过热现象怎么办?
    - 解决方案:检查导线规格是否符合要求,重新校正连接位置,确保接触良好。必要时更换符合标准的新导线。

    总结和推荐


    SPT-THR 1,5/8-H-5,08 P20 R56型PCB终端块以其稳定的电气性能和高度的安全可靠性,在自动化控制和电力系统中表现优异。它的多规格导线兼容性和优秀的机械强度使其成为众多工程师和制造商的理想选择。推荐在需要高可靠性连接的工业应用中使用此产品。

1824022参数

参数
长*宽*高 13.6mm(长度)*9.7mm(高度)
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 卷带包装

1824022厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1824022数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-线至板 PHOENIX CONTACT 1824022 1824022数据手册

1824022封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.8995 ¥ 49.8508
库存: 185
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 49.85
直接购买
加入购物车
