首页  >  产品百科  >  CJ688TGIG

CJ688TGIG

产品分类: Keystone - 插件
厂牌: PANDUIT
产品描述:
供应商型号: 3776873
供应商: 海外现货
标准整包数: 1

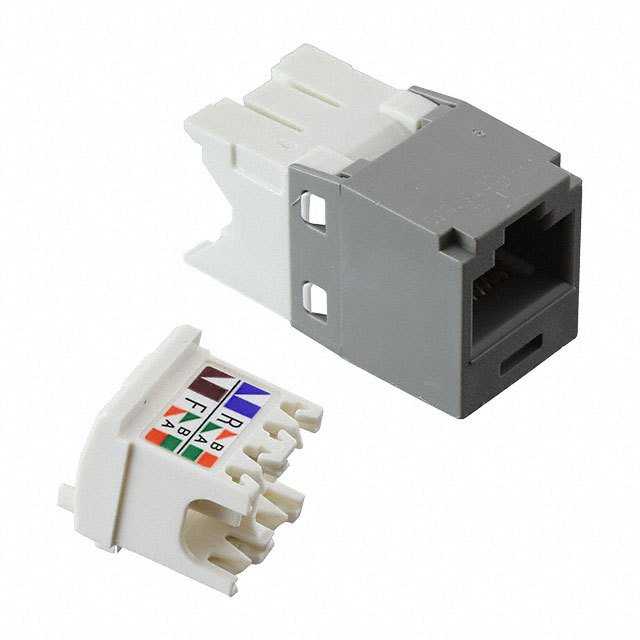

PANDUIT Keystone - 插件 CJ688TGIG

CJ688TGIG概述

    # Mini-Com® TX6™ PLUS UTP Jack Modules 技术手册

    产品简介


    Mini-Com® TX6™ PLUS UTP Jack Modules 是一款专为网络布线设计的电子元器件,主要用于终止4对22至26 AWG规格的非屏蔽双绞线电缆(UTP)。它们特别适用于构建高性能工作站,支持各类以太网和ATM通信标准。这类产品广泛应用于企业级网络系统,满足高带宽和高速传输的需求。

    技术参数


    - 类别与标准: 满足Category 6/Class E标准,性能在1到250MHz范围内达到IEEE 802.3af和IEEE 802.3at的要求。
    - 频率范围: 1到250 MHz。
    - 接触镀层: 镀金50微英寸,确保卓越的电信号传输。
    - 阻抗: 100Ω。
    - 兼容标准: 符合ANSI/TIA-568-C.2, IEC 60603-7, FCC和ANSI等标准。
    - 安装方式: 可用工具或无工具安装,采用前进式压接方法。
    - 温度范围: 操作温度-40°C至70°C。

    产品特点和优势


    Mini-Com® TX6™ PLUS UTP Jack Modules 具备多项显著的特点和优势:
    - 高级性能测试: 通过100%性能测试,保证每个模块都能实现关键电气性能要求。
    - 快速安装: 利用Giga-TX™技术,优化性能并减少安装时间和成本。
    - 方便安装: 独特的侧向开口设计允许右侧面或左侧面连接,适合空间有限的应用场景。
    - 多样化接口: 可选配带盖子或不带盖子的设计,增强网络系统的灵活性和安全性。
    - 模块化设计: 易于与Mini-Com®面版、模块化机架板和表面安装盒配合使用,实现快速安装和更改。

    应用案例和使用建议


    这些模块广泛用于构建企业网络系统,支持多种以太网和ATM通信标准。例如,在一个新建的办公大楼中,它们可以被用来安装在整个建筑内的网络端口,支持10BASE-T到1000BASE-T的以太网标准。建议用户在进行安装时考虑到电缆的弯曲半径和整体布局,以确保最佳的信号传输效果。

    兼容性和支持


    - 兼容性: 与其他Mini-Com®系列产品兼容,如TX6000 UTP铜缆系统。
    - 支持: 厂商提供详细的安装指南和技术支持,可通过官网或客户服务中心获得帮助。

    常见问题与解决方案


    - 问题1: 如何确保正确的端接?
    - 解决办法: 使用指定的端接工具(如EGJT或TGJT),按照产品手册中的步骤操作即可。
    - 问题2: 如何防止灰尘进入未使用的接口?
    - 解决办法: 使用集成的防尘盖或选购单独的防尘帽。

    总结和推荐


    Mini-Com® TX6™ PLUS UTP Jack Modules 是一款高度可靠的电子元器件,其先进的技术和多样化的设计使其成为构建现代网络基础设施的理想选择。经过严格的质量控制和广泛的测试,它们能够提供稳定且高效的信号传输,尤其适用于需要高带宽和可靠性的应用场合。因此,强烈推荐这一产品给需要高效网络基础设施的客户。

CJ688TGIG参数

参数
长*宽*高 15.87mm(长度)*38.15mm(高度)
安装方式 导线安装
零件状态 在售

CJ688TGIG厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

CJ688TGIG数据手册

厂牌 PDF简要描述 下载
PANDUIT Keystone - 插件 PANDUIT CJ688TGIG CJ688TGIG数据手册

CJ688TGIG封装设计

查看详情并下载
Symbol
Footprint
3D Model
