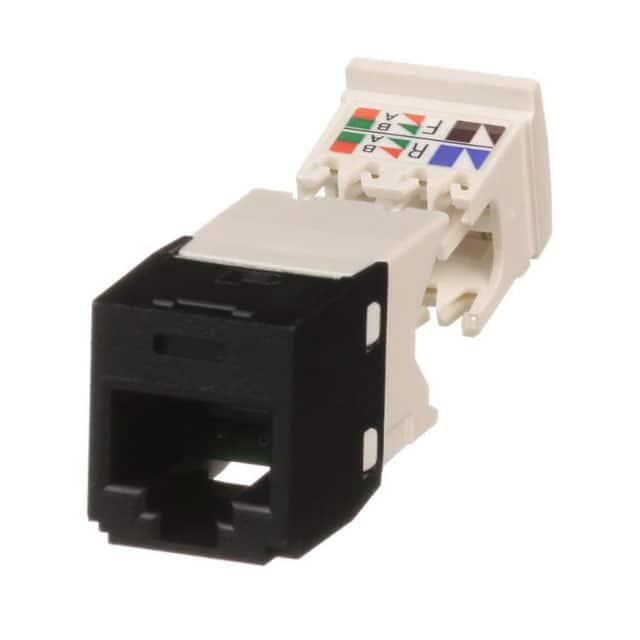

CJ688TGBL

产品分类: Keystone - 插件
厂牌: PANDUIT
产品描述: Conn RJ-45 F 8 POS IDT ST Cable Mount 8 Terminal 1 Port Cat 6
供应商型号: 4138230
供应商: 海外现货
标准整包数: 1
PANDUIT Keystone - 插件 CJ688TGBL

CJ688TGBL概述

    Mini-Com® TX6™ PLUS UTP Jack Modules 技术手册解析

    1. 产品简介


    Mini-Com® TX6™ PLUS UTP Jack Modules 是一种适用于 CAT6 和 Class E 级别的高速以太网连接器。这些模块专为4对双绞线电缆设计,能支持22至26 AWG的导线,旨在提供卓越的传输性能。它们主要用于数据中心、企业网络和高密度布线环境,支持多种网络协议和标准。

    2. 技术参数


    - 电缆规格:支持22-26 AWG双绞线电缆,绝缘层直径最大为0.060英寸(1.524毫米),外径范围为0.200至0.330英寸(5.08至8.38毫米)。
    - 性能标准:符合ANSI/TIA-568-C.2 Category 6和ISO 11801 Class E标准,在1至250MHz频率范围内测试。
    - 合规性:满足FCC、ANSI、IEC 60603-7、RoHS和IEEE 802.3af/at标准。
    - 机械性能:正常力>100克;耐振动、冲击、耐用性、插拔力(≤20牛顿);耐20次以上的接线端子循环。
    - 电气性能:低电平电路电阻<20毫欧姆;耐压1000伏特,1分钟内通过;绝缘电阻>500兆欧姆。
    - 环境适应性:温度寿命、湿度、热冲击、气候循环、流动混合气体腐蚀测试均<40毫欧姆。

    3. 产品特点和优势


    - 高性能测试:每个模块都经过100%性能测试,确保关键电气性能要求。
    - 优化安装时间:利用Giga-TX™技术,可消除导线扭结,减少安装时间和成本。
    - 简化安装:改进的终止帽配有导体保持槽,简化模块的终端过程。
    - 灵活性和兼容性:适用于所有Mini-Com®面板、模块化插线板和表面安装盒,方便移动、添加和更改。
    - 正向运动终止法:维护电缆对几何形状,提高整体性能。
    - 标识清晰:带有可选标签和图标,便于端口识别。
    - 安全功能:具有防尘和防误插功能,提供额外的安全性。
    - 角形终端版本:适用于空间受限的应用场合。

    4. 应用案例和使用建议


    Mini-Com® TX6™ PLUS UTP Jack Modules 在以下应用中表现优异:
    - 数据中心:支持高速以太网和其他网络协议,确保数据传输稳定可靠。
    - 企业网络:用于高性能工作站,提供长期性能保证。
    - 高密度布线环境:易于安装和维护,适合频繁变动的布线需求。
    使用建议:
    - 在安装前确认电缆的规格和长度,避免不匹配导致的性能下降。
    - 使用官方提供的工具进行安装,以确保正确性和可靠性。
    - 定期检查模块状态,确保持续性能。

    5. 兼容性和支持


    Mini-Com® TX6™ PLUS UTP Jack Modules 可与其他同系列的Mini-Com®产品配套使用,如TX6000™ UTP铜缆系统。厂商提供了全面的技术支持,包括在线文档、客户服务中心以及全球各地的销售办事处。

    6. 常见问题与解决方案


    - 问题1:安装过程中如何防止导线扭结?
    解决办法:使用Giga-TX™技术,确保采用正确的终止帽,并按照说明书操作。

    - 问题2:模块在安装后不久就出现接触不良?
    解决办法:检查电缆和模块的兼容性,重新安装并确保接线正确。

    7. 总结和推荐


    Mini-Com® TX6™ PLUS UTP Jack Modules 是一款高性能、易于安装和维护的产品。它不仅具备优秀的电气性能和环境适应性,还提供了丰富的附加功能,如正向运动终止法和角形终端版本。这使得它非常适合现代数据中心和企业网络环境。总体来说,这款产品非常值得推荐。

CJ688TGBL参数

参数
长*宽*高 15.87mm(长度)*38.15mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 散装

CJ688TGBL厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

CJ688TGBL数据手册

厂牌 PDF简要描述 下载
PANDUIT Keystone - 插件 PANDUIT CJ688TGBL CJ688TGBL数据手册

CJ688TGBL封装设计

查看详情并下载
Symbol
Footprint
3D Model
