CJ688TGVL

产品分类: Keystone - 插件
厂牌: PANDUIT
产品描述:
供应商型号: 3776875
供应商: 海外现货
标准整包数: 1
PANDUIT Keystone - 插件 CJ688TGVL

CJ688TGVL概述

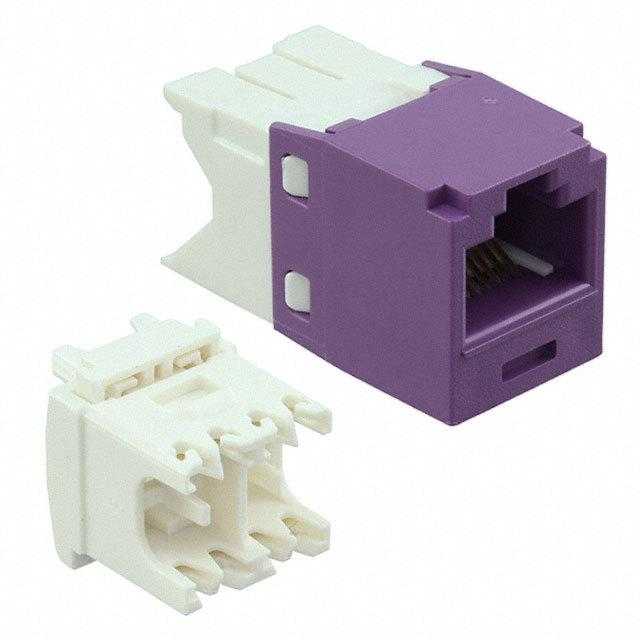

    Mini-Com® TX6™ PLUS UTP Jack Modules 技术手册解析

    产品简介


    Mini-Com® TX6™ PLUS UTP Jack Modules 是一款用于以太网及其他高速网络传输的组件。这些模块适用于标准的4对22至26 AWG规格的无屏蔽双绞线(UTP)电缆,主要用于工作站和其他高带宽应用中。它们的设计旨在提高网络性能,满足现代通信的需求。

    技术参数


    - 连接类型:8位置UTP插座模块
    - 支持电缆范围:22至26 AWG无屏蔽双绞线
    - 频率范围:1到250 MHz
    - 阻抗:100欧姆
    - 认证标准:符合ANSI/TIA-568-C.2 Category 6、ISO 11801 Class E及IEC 60603-7标准
    - 其他认证:FCC认证,UL 1863批准,RoHS合规,IEEE 802.3af和IEEE 802.3at标准支持
    - 机械测试结果:正常力大于100克,振动后电路电阻小于40毫欧姆,冲击后接触扰动小于5微秒,耐久性超过20次循环
    - 电气测试结果:低电平电路电阻小于20毫欧姆,绝缘电阻大于500兆欧姆,介电强度1000伏特1分钟通过测试

    产品特点和优势


    - 100%性能测试:确保每个模块都能达到关键电气性能要求
    - Giga-TX™技术:优化性能,减少导体解扭,简化安装过程
    - 改进的端接帽:导体保持槽简化模块端接
    - 模数化设计:易于安装和更改
    - 真实应力缓解:控制电缆弯曲半径,提高长期性能
    - 独立编号:便于质量控制和追踪
    - RJ45接口:行业标准接口,便于快速插拔
    - 可选标识:可贴标签或图标,方便端口识别
    - 键控版本:防止误配不同网络,增强安全性
    - 角度端接版本:节省空间,适应不同安装需求

    应用案例和使用建议


    Mini-Com® TX6™ PLUS UTP Jack Modules 可应用于多种场景,如数据中心、企业局域网和工业自动化系统。建议在选择合适的模块时考虑所需的电缆类型和安装空间,确保最佳性能。对于复杂布线需求,可考虑使用角度端接版本或选择特定颜色的键控模块以增加灵活性和安全性。

    兼容性和支持


    Mini-Com® TX6™ PLUS UTP Jack Modules 与Panduit的TX6™ PLUS UTP铜缆系统兼容,确保整个系统的互操作性和兼容性。Panduit提供一系列工具和配件(如终止工具、切割和剥皮工具)以帮助用户更有效地进行安装。此外,用户可以通过官方网站联系客户支持获取更多帮助。

    常见问题与解决方案


    - 问题:如何正确安装端接帽?
    - 解决方案:使用官方推荐的终止工具(如EGJT或TGJT),按照制造商的说明进行操作。
    - 问题:模块端接过程中如何避免导体解扭?
    - 解决方案:使用Giga-TX™技术的端接方法,确保电缆对几何结构得到维持。
    - 问题:模块无法正常插入网络设备怎么办?
    - 解决方案:检查模块的型号是否符合RJ45接口标准,并确认是否有足够的清洁度。

    总结和推荐


    Mini-Com® TX6™ PLUS UTP Jack Modules 配备了多项先进技术,确保了卓越的性能和可靠性。在多个关键领域的严格测试证明了其高水准的表现,使其成为适用于高带宽应用的理想选择。对于需要高效、可靠网络连接的应用场合,强烈推荐使用这款产品。

CJ688TGVL参数

参数
长*宽*高 15.87mm(长度)*38.15mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 散装

CJ688TGVL厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

CJ688TGVL数据手册

厂牌 PDF简要描述 下载
PANDUIT Keystone - 插件 PANDUIT CJ688TGVL CJ688TGVL数据手册

CJ688TGVL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 118.8348
10+ ¥ 116.7127
25+ ¥ 116.7127
50+ ¥ 114.5907
100+ ¥ 114.5907
250+ ¥ 114.5907
500+ ¥ 114.5907
1000+ ¥ 114.5907
2500+ ¥ 114.5907
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 118.83
