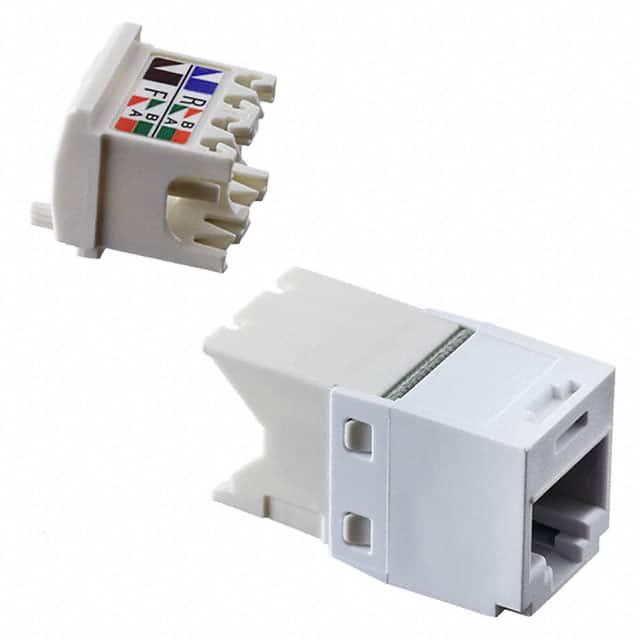

CJ688TGWH-24

产品分类: Keystone - 插件
厂牌: PANDUIT
产品描述: Conn RJ-45 F 8 POS ST Cable Mount 8 Terminal 1 Port Cat 6 Bulk
供应商型号: 3776849
供应商: 海外现货
标准整包数: 1
PANDUIT Keystone - 插件 CJ688TGWH-24

CJ688TGWH-24概述


    产品简介


    CJ688TGWH-24 是一款高性能的铜制RJ45模块,符合TIA/EIA-568-B.2-1 Category 6和ISO 11801 2nd Edition Class E标准。这款模块广泛应用于数据通信系统中,如数据中心、企业网络、电信机房等场合,为用户提供高速稳定的网络连接解决方案。

    技术参数


    - 符合标准: TIA/EIA-568-B.2-1 Category 6和ISO 11801 2nd Edition Class E标准
    - 终端测试: 每个模块经过100%的终端测试,确保满足NEXT(近端串扰)和RL(回波损耗)性能要求。
    - 镀金接触点: 接触点采用50微英寸厚的金层电镀,以确保优异的性能。
    - 电缆适配能力: 可适配4对线,适用于22到26 AWG规格的100欧姆固态或绞合线缆。
    - 操作环境: 兼容6位和8位模块插头,可以用于多种应用场景。
    - 颜色标记: 白色终止帽设计标志Category 6 PLUS性能,并提供积极的应力缓解;帮助控制电缆弯曲半径并牢固地固定电线。
    - 可重终端: 最少可以重新终端20次。
    - 颜色编码: 终止帽颜色编码对应T568A和T568B布线方案。

    产品特点和优势


    CJ688TGWH-24 模块的独特之处在于它采用了专利技术——增强型Giga-TX™技术,这种技术能够优化性能,通过保持电缆对的几何结构并消除导体解旋来提高传输质量。此外,无需使用冲击工具即可完成终端操作,确保关键内部组件不受到损害,从而极大提高了可靠性。另外,可选的终止工具(TGJT)可减少终端时间达25%,对于高容量安装项目尤其有益。

    应用案例和使用建议


    该模块常被用于构建高速的企业网络和数据中心,特别是在需要大量布线的情况下。根据实际应用,建议使用配套的Mini-Com模块化配线面板、前板和表面安装盒,以确保最佳性能。例如,在数据中心环境中,将这些模块连接到交换机和路由器上,可以形成稳定高效的网络架构。

    兼容性和支持


    CJ688TGWH-24与PANDUIT®的其他Category 6 PLUS组件兼容,建议搭配使用以获得最佳性能。PANDUIT公司还提供了广泛的安装指南和售后服务,以确保客户能够顺利部署和维护这些模块。

    常见问题与解决方案


    - 问:如何确保模块的安装正确?
    - 答:应严格按照安装说明书进行操作,尤其是需要注意正确的布线方式和终端工具的使用方法,以避免影响性能。
    - 问:模块损坏后如何处理?
    - 答:在模块能够重新终端至少20次的前提下,可以选择重新终端的方式修复,但需注意重新终端次数不应超过规定的限制。

    总结和推荐


    总体而言,CJ688TGWH-24模块凭借其卓越的性能、易用性和高可靠性成为网络工程的理想选择。它的多项创新技术和简便的安装流程使其在市场上具有显著的竞争优势。如果您正在寻找一款既能满足严格标准又能保证长期稳定性的高性能网络模块,强烈推荐使用此产品。

CJ688TGWH-24参数

参数
安装方式 导线安装
零件状态 在售
包装方式 散装

CJ688TGWH-24厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

CJ688TGWH-24数据手册

厂牌 PDF简要描述 下载
PANDUIT Keystone - 插件 PANDUIT CJ688TGWH-24 CJ688TGWH-24数据手册

CJ688TGWH-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
