CJ6X88TGBU

产品分类: Keystone - 插件
厂牌: PANDUIT
产品描述:
供应商型号: 3776926
供应商: 海外现货
标准整包数: 1
PANDUIT Keystone - 插件 CJ6X88TGBU

CJ6X88TGBU概述


    产品简介

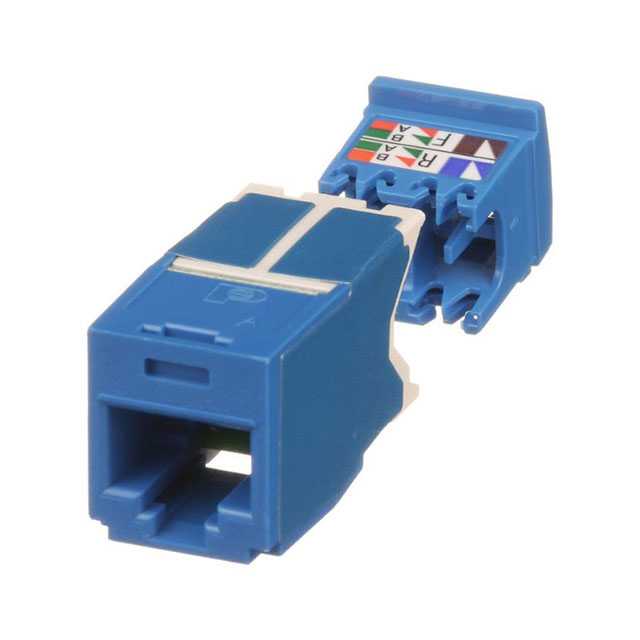

    45° Angled Wire Caps 是一款专为TX6A、TX6 PLUS 和 TX5e Mini-Com® UTP 接口模块设计的产品,适用于各种应用场景,尤其是在狭小的空间内需要电缆角度出口的情况下。这些接口模块可以应用于办公家具、走线槽以及带有管道的墙插等多种场合。随着Category 6A电缆的广泛应用,45° Angled Wire Caps 更能适应这种大直径电缆的安装需求。

    技术参数


    - 标准认证:符合ANSI/TIA-568-C.2 和ISO 11801标准的通道及组件性能要求;符合IEC 60603-7标准;符合RoHS标准;支持IEEE 802.3af / 802.3at PoE供电标准,同时支持802.3bt type 3和type 4。
    - 工作温度范围:-10°C至65°C(14°F至149°F)。
    - 导体终止范围:兼容22-26 AWG实心或绞合电缆,最大绝缘直径为0.060英寸,整体电缆外径在0.200英寸至0.330英寸之间。
    - 深度减少:提供比直角出线盖55%的深度减少。

    产品特点和优势


    1. 角度出线:大直径电缆能够在狭小空间内保持适当的弯曲半径进行布线。
    2. 双向设计:两种版本均可朝任一方向插入到兼容的接线模块中,方便多种布线需求。
    3. 广泛的兼容性:立即兼容Panduit最常见的Mini-Com® UTP接口模块。
    4. 经济实惠:无需更换新的接线模块即可利用其布线优势。
    5. 增强的Giga-TX技术:优化性能,消除导体解旋,减少安装时间和成本。
    6. 一致的终端设计:与Panduit最常用的直角出线Mini-Com® UTP接口模块的设计相似,确保最小的学习曲线和快速现场终端操作。
    7. 终端工具:TGSJT终端工具适用于两种版本的终端,确保导体完全终止,不会对关键内部组件造成影响。

    应用案例和使用建议


    45° Angled Wire Caps 主要应用于办公家具、走线槽以及带有管道的墙插等场所,特别适用于Category 6A电缆的应用。例如,在办公室中安装此类产品,可以在狭窄空间内有效地布线大直径的电缆,避免因电缆过长而导致的信号衰减或损坏。建议在布线过程中注意电缆的弯曲半径,以确保最佳性能。

    兼容性和支持


    45° Angled Wire Caps 与Panduit的TX6A、TX6 PLUS 和 TX5e Mini-Com® UTP接口模块兼容。供应商提供了配套的终端工具和其他辅助工具,如TGSJT终端工具、CWST剪线工具和CJAST剥线工具,以确保顺利安装和维护。

    常见问题与解决方案


    1. 问题:如何正确选择45° Angled Wire Caps 的型号?
    - 解决方案:根据实际使用的电缆规格(如22-26 AWG)和所需的方向(上/下或左/右),选择合适的型号,例如CJUDCAPBU-%、CJLRCAPBU-%等。

    2. 问题:如何保证电缆弯曲半径?
    - 解决方案:使用专用的工具确保电缆弯曲半径符合要求,并在安装时注意不要过度弯曲电缆,以保护电缆不受损伤。

    总结和推荐


    45° Angled Wire Caps 是一款高性能且多功能的电缆布线解决方案,能够有效应对复杂布线环境中的电缆管理问题。其广泛的应用兼容性和强大的技术支持使其成为同类产品中的佼佼者。推荐使用此产品来提高布线效率和性能,特别是在需要高密度布线和狭小空间安装的情况下。

CJ6X88TGBU参数

参数
长*宽*高 16.13mm(长度)*38.15mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 散装

CJ6X88TGBU厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

CJ6X88TGBU数据手册

厂牌 PDF简要描述 下载
PANDUIT Keystone - 插件 PANDUIT CJ6X88TGBU CJ6X88TGBU数据手册

CJ6X88TGBU封装设计

查看详情并下载
Symbol
Footprint
3D Model
