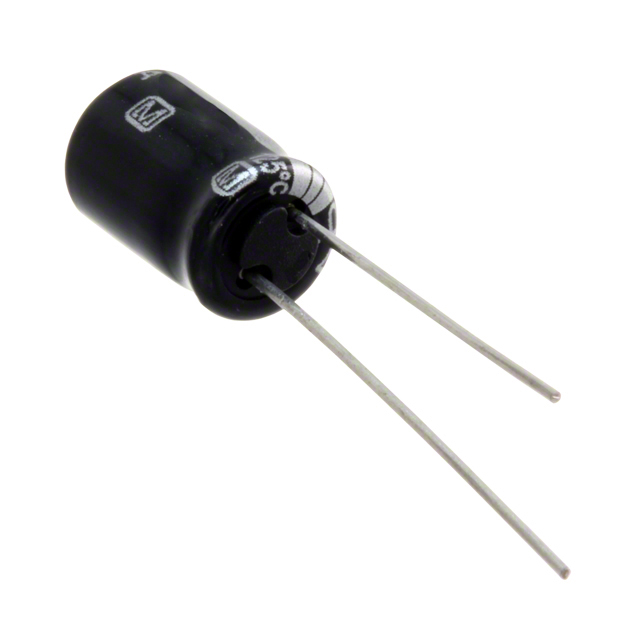

EEU-TA1J470

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 47μF 63V ±20% 2000h@ 125°C 299mA@ 120Hz,460mA@ 100kHz 插件 通孔安装 10mm*16mm*17mm
供应商型号: 667-EEU-TA1J470
供应商: Mouser
标准整包数: 1
PANASONIC 铝电解电容 EEU-TA1J470

EEU-TA1J470概述

    铝电解电容器 (TA) 技术手册

    产品简介


    铝电解电容器是一种广泛应用于电力电子系统中的基本电子元器件。它们主要用于平滑直流电压、滤波、耦合和旁路等应用场合。本手册介绍的是铝电解电容器系列中的TA型号,具有高耐热性、高可靠性等特点。

    技术参数


    以下是从技术手册中提取的主要技术参数:
    - 工作温度范围:-40°C 至 +125°C
    - 额定工作电压范围:10 V DC 至 63 V DC
    - 标称电容范围:2.2 μF 至 4700 μF
    - 电容公差:±20%
    - 直流漏电流:I < 0.01 CV 或 3 μA(以较大者为准)
    - 正切损耗因数(tan δ):
    - 10 V DC:0.20
    - 16 V DC:0.16
    - 25 V DC:0.14
    - 35 V DC:0.12
    - 50 V DC:0.10
    - 63 V DC:0.09
    - 端子承受能力:125°C,2000小时
    - 耐热循环测试:-40°C 至 +125°C,1000次循环
    - 认证:符合AEC-Q200标准,RoHS指令合规

    产品特点和优势


    1. 高可靠性:通过了严格的AEC-Q200认证,保证了其在极端条件下的长期稳定运行。
    2. 宽温度范围:可在-40°C至+125°C的温度范围内正常工作。
    3. 优异的耐热性:125°C下可承受2000小时的高温考验。
    4. 低漏电流:确保了在不同工作环境下的高效能。
    5. 符合环保标准:满足RoHS指令要求,对环境友好。

    应用案例和使用建议


    1. 电源电路滤波:TA型铝电解电容器适用于各种电源电路中的滤波应用,可以有效抑制纹波电压。
    2. 音频设备耦合:TA型电容器可用于音频设备中的耦合电路,保证音质不受干扰。
    3. 工业控制系统:在工业控制系统的信号处理中,TA型电容器可用于耦合、滤波等功能,提升系统的稳定性。
    使用建议:
    - 在选择电容器时,应根据具体的应用环境和需求来确定电容值和额定工作电压。
    - 确保安装过程中正确连接极性,避免反向连接导致损坏。
    - 在大功率应用中,需要考虑散热措施以确保电容器的稳定运行。

    兼容性和支持


    该产品与其他电子元件和设备具有良好的兼容性,可根据不同的应用场景进行搭配使用。供应商提供了详尽的技术支持和售后服务,客户可以通过官方渠道获取产品相关的技术文档和指导。

    常见问题与解决方案


    1. 问:如何确认电容器的极性?
    - 答:铝电解电容器通常具有一个凸起的标志表示负极。此外,也可以通过仪器测量确定极性。
    2. 问:如何计算最大允许工作电压?
    - 答:总电压不应超过电容器的额定工作电压。需注意瞬态峰值电压的影响,确保不超过额定值。
    3. 问:如何判断电容器是否失效?
    - 答:失效电容器可能表现出电容值下降、漏电流增加等问题。如怀疑电容器故障,建议更换新的电容器。

    总结和推荐


    综上所述,铝电解电容器 (TA) 是一种高性能、高可靠性的电子元件,适合在各种电力电子系统中使用。无论是电源滤波还是音频耦合等应用场景,该系列产品都能提供出色的表现。强烈推荐该产品用于高要求的工业和消费电子产品中。如果您需要更多技术支持或产品信息,请联系供应商。

EEU-TA1J470参数

参数
电容值 47μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 299mA@ 120Hz,460mA@ 100kHz
工作寿命 2000h@ 125°C
长*宽*高 10mm*16mm*17mm
通用封装 插件
安装方式 通孔安装
零件状态 在售
包装方式 散装

EEU-TA1J470厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-TA1J470数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-TA1J470 EEU-TA1J470数据手册

EEU-TA1J470封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.61 ¥ 13.6045
10+ $ 1.096 ¥ 9.2608
50+ $ 0.8415 ¥ 7.1107
100+ $ 0.7139 ¥ 6.0325
200+ $ 0.7009 ¥ 5.9228
400+ $ 0.6156 ¥ 5.2018
1000+ $ 0.5389 ¥ 4.5539
2000+ $ 0.513 ¥ 4.3349
5000+ $ 0.4788 ¥ 4.0459
10000+ $ 0.4767 ¥ 4.0281
库存: 666
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.6
直接购买
加入购物车
