100ZL680MEFC18X40

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 680μF 100V ±20% 5000h@ 105°C 1.414A@ 120Hz,2.57A@ 100 kHz 通孔安装 18mm(长度)*42mm(高度)
供应商型号: OS-100ZL680MEFC18X40
供应商: 云汉优选
标准整包数: 1

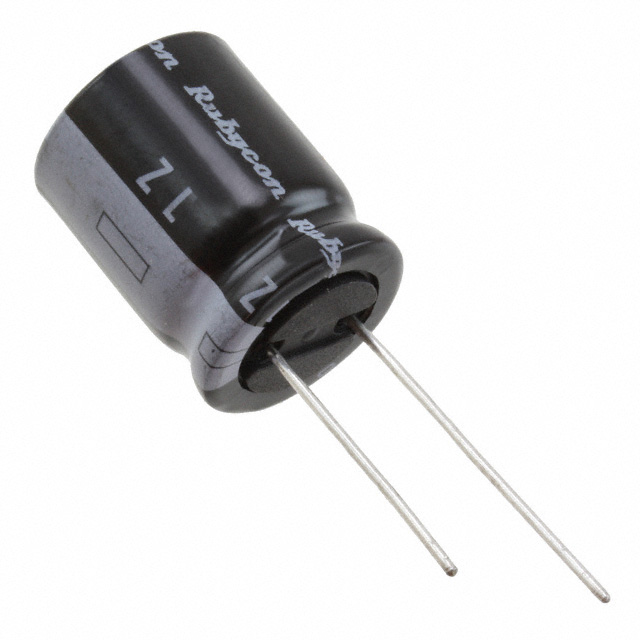

RUBYCON 铝电解电容 100ZL680MEFC18X40

100ZL680MEFC18X40概述

    雷达线形铝电解电容器 (ZL系列)

    产品简介


    雷达线形铝电解电容器是一种广泛应用于电源电路中的电子元件,它具有极高的容量和较宽的工作电压范围。这类电容器在汽车电子、通信设备、工业自动化控制等领域有着重要的应用。主要类型为铝电解电容器,以其高稳定性、长寿命及优良的电气性能著称。

    技术参数


    - 温度范围: -40°C 到 +105°C
    - 额定电压范围: 6.3Vdc 到 100Vdc
    - 静电容量允许偏差: ±20%(在20°C,120Hz时)
    - 漏电流: I = 0.01CV 或者 3μA,以其中较大值为准(施加额定电压后2分钟后)
    - 损耗角正切(tanδ): 最大值为0.22
    - 耐久性: 1000至5000小时,105°C下持续工作
    - 高频响应: 允许在100kHz下的良好工作
    - 尺寸规格: 可定制多种规格尺寸

    产品特点和优势


    本系列电容器的最大特点是其优异的高温耐受性以及对大电流的承受能力。这些特性使其特别适用于高功率需求的应用环境。同时,凭借较低的损耗角正切值,能有效减少能量损失,提高效率。其宽泛的工作温度范围也使其能够在各种恶劣环境下保持稳定性能。

    应用案例和使用建议


    此类型电容器因其良好的电气特性和稳定的性能,在车载电子系统、通信基站电源系统等高可靠性要求的场合中广泛应用。对于需要应对极端温度条件或大电流冲击的应用场合,使用该电容器可以提供可靠的解决方案。使用时,需要注意保持适当的散热措施,避免因过热导致性能下降或损坏。

    兼容性和支持


    ZL系列电容器设计时考虑到了广泛的兼容性,适用于大部分标准的电子电路连接。生产商提供了详尽的技术文档和支持服务,包括安装指南、故障排查手册等,确保用户能够获得最佳使用体验。

    常见问题与解决方案


    - Q: 长期工作时出现漏电流异常增大怎么办?
    - A: 检查电路是否存在过载或过压现象,必要时更换合适额定电压的电容器。
    - Q: 电容器在极端低温条件下工作性能降低?
    - A: 考虑使用低温型电容器或采取适当的加热措施以维持正常工作温度。

    总结和推荐


    总体来看,ZL系列雷达线形铝电解电容器是一款性能优越、用途广泛的优质产品。其独特的技术参数和应用特点使其在众多同类产品中脱颖而出。根据上述特性,我们强烈推荐在需要高效、高可靠性的电力存储解决方案的应用场合中使用此电容器。

100ZL680MEFC18X40参数

参数
电容值 680μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.414A@ 120Hz,2.57A@ 100 kHz
工作寿命 5000h@ 105°C
长*宽*高 18mm(长度)*42mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装
