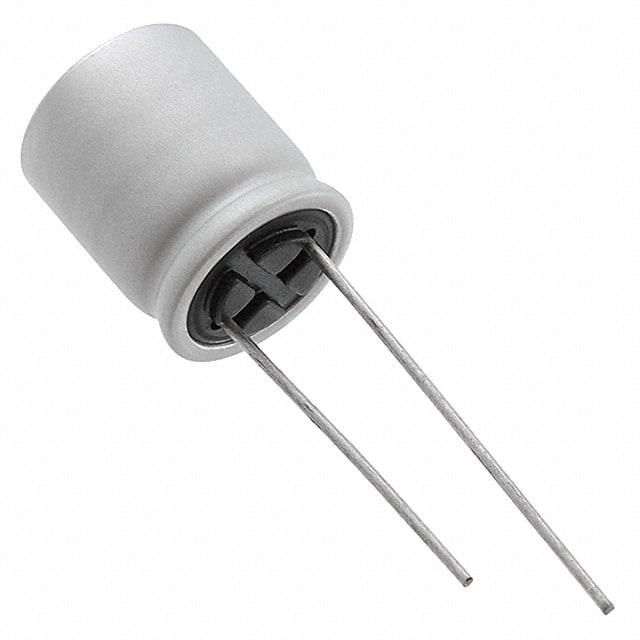

20SEP150M+T

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 150μF 20V ±20% 20mΩ 3000h@ 105°C 216mA@ 120Hz,4.32A@ 100 kHz 通孔安装 10mm*13mm*13mm
供应商型号: 667-20SEP150M+T
供应商: Mouser
标准整包数: 1
PANASONIC 铝电解电容 20SEP150M+T

20SEP150M+T概述

    Conductive Polymer Aluminum Solid Capacitors

    产品简介


    本篇技术手册介绍的是导电聚合物铝固态电容器(Conductive Polymer Aluminum Solid Capacitors)。这种电容器广泛应用于消费电子、计算机、通信设备、工业控制和汽车电子等领域。它们以其出色的稳定性和可靠性而受到青睐,适用于高频率和高温环境下工作的需求。

    技术参数


    - 额定电压范围: 2.5V DC 至 20V DC
    - 额定电容范围: 22 µF 至 1500 µF
    - 耐温范围: -55°C 至 +105°C
    - 电容容差: ±20%
    - 损耗角正切值 (tan d): 见附录特性列表
    - 纹波电流能力:
    - 100kHz/ +105°C 下,纹波电流 ≤ 4520 mA RMS
    - ESR (100 kHz 至 300 kHz / +20°C): 最大值 13 mΩ
    - 湿度处理 (稳态):
    - 温度:+60°C
    - 湿度:90% 至 95%
    - 时间:1000 小时
    - 无电压施加

    产品特点和优势


    - 稳定性: 额定电压下,在105°C温度下的寿命长达3000小时。
    - 环保材料: 符合RoHS标准,不含卤素。
    - 高电容密度: 在有限的空间内提供较高的电容量。
    - 低ESR: ESR值极低,有助于提高效率和稳定性。
    - 适用范围广: 能够在广泛的温度和电压范围内稳定工作。

    应用案例和使用建议


    这种电容器常用于需要高稳定性、小体积的应用场合,如开关电源、直流滤波器等。在实际使用过程中,考虑到电容器的工作温度和环境湿度,可以采取适当的防护措施以延长使用寿命。
    例如,在设计一个开关电源电路时,可以选用本系列中的470µF/20V型号。使用时应注意保证电容器的工作温度不超过105°C,并尽量避免在极端湿度环境中长时间工作。

    兼容性和支持


    这种电容器的设计符合国际标准,可与大多数常见的电路板和电子设备兼容。制造商提供了详尽的技术支持和维护服务,以确保用户能够充分利用这些电容器的优点。

    常见问题与解决方案


    - 问题: 电容器在高温环境下性能下降。
    - 解决办法: 确保电容器工作温度不超过额定温度(+105°C),并根据具体环境条件采取相应的散热措施。
    - 问题: 电容器表面出现异常颜色变化。
    - 解决办法: 检查电容器是否受损或老化,必要时更换新的电容器。

    总结和推荐


    综上所述,这款导电聚合物铝固态电容器具有出色的稳定性和宽泛的工作温度范围,适合多种应用场景。对于追求高性能、长寿命且具备高可靠性要求的设计项目,这款电容器是理想的选择。强烈推荐使用。

20SEP150M+T参数

参数
电容值 150μF
额定电压 20V
容差 ±20%
ESR-等效串联电阻 20mΩ
工作寿命 3000h@ 105°C
纹波电流 216mA@ 120Hz,4.32A@ 100 kHz
长*宽*高 10mm*13mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

20SEP150M+T厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

20SEP150M+T数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC 20SEP150M+T 20SEP150M+T数据手册

20SEP150M+T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0125 ¥ 17.0056
10+ $ 1.5525 ¥ 13.1186
50+ $ 1.364 ¥ 11.5258
100+ $ 1.1124 ¥ 9.3998
500+ $ 0.8294 ¥ 7.0088
库存: 279
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17
