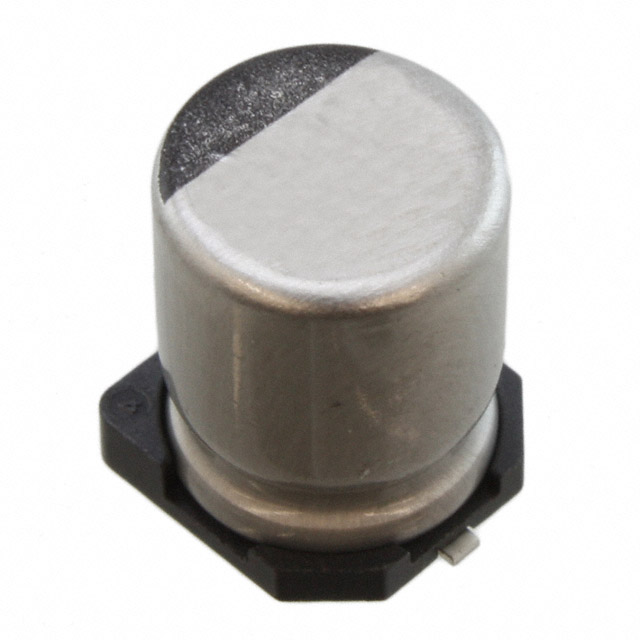

10TZV1000M10X10.5

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 1mF 10V ±20% 2000h@ 105°C 510mA@ 120Hz,850mA@ 100kHz 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: CSJ-ST64632035
供应商: 海外现货
标准整包数: 1
RUBYCON 铝电解电容 10TZV1000M10X10.5

10TZV1000M10X10.5概述

    CHIP ALUMINUM ELECTROLYTIC CAPACITORS TZV 技术手册

    产品简介


    CHIP ALUMINUM ELECTROLYTIC CAPACITORS TZV 系列是专为高要求电子设备设计的铝电解电容器。它们以其卓越的性能和广泛的应用领域而著称。这些电容器适用于电源滤波、耦合、旁路、退耦等多种电路应用,广泛用于工业控制、通信设备、消费电子等领域。

    技术参数


    - 温度范围:-55℃ 至 +105℃
    - 额定电压范围:6.3 Vdc 至 50 Vdc
    - 容值容差:±20%(20℃,120Hz)
    - 漏电流:I=0.01CV 或 3μA(取较大者),在施加额定电压后2分钟内测量
    - 损耗因子(tanδ):最大值见下表
    - 寿命:在105℃下,带额定纹波电流运行2000小时后,符合以下要求
    - 阻抗比(Z(-40℃)/Z(20℃)、Z(-25℃)/Z(20℃)、Z(-55℃)/Z(20℃)):具体值见下表
    - 符合标准:AEC-Q200
    | 额定电压 (Vdc) | tanδ |

    | 6.3 | 0.26 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |

    产品特点和优势


    1. 宽温度范围:能够在极端温度条件下稳定工作,适用范围广。
    2. 高可靠性:经过严格的寿命测试,确保长期稳定可靠。
    3. 低损耗因子:保证了较低的能量损失,提高了效率。
    4. 高纹波电流能力:适合需要处理大电流波动的电路应用。
    5. 阻抗比稳定性:在不同温度下的阻抗比变化小,保证电路的稳定运行。

    应用案例和使用建议


    - 电源滤波:在电源电路中用于滤除高频噪声,提高电源稳定性。
    - 耦合和旁路:在信号传输中起到耦合和旁路作用,减少信号干扰。
    - 退耦:在集成电路中提供局部供电,减小瞬态电流对主电源的影响。
    使用建议:
    - 在高温环境下使用时,注意散热,避免过热损坏。
    - 确保在规定的电压范围内使用,以避免击穿或其他故障。
    - 对于大电流应用,选择适当规格的电容器,以满足纹波电流需求。

    兼容性和支持


    - 兼容性:与各种标准电路板兼容,适用于大多数电子设备。
    - 技术支持:提供详细的使用手册和技术支持服务,帮助客户解决问题。

    常见问题与解决方案


    - 问题:电容器在高温下出现漏电流增加。
    - 解决方案:检查电容器的工作环境温度,确保不超过额定温度范围;检查是否有散热不良的情况,进行必要的散热改进。
    - 问题:电容器出现过早失效。
    - 解决方案:检查电容器是否正确安装和使用,确保符合规定的电气特性;检查是否受到机械应力影响,确保没有物理损伤。

    总结和推荐


    CHIP ALUMINUM ELECTROLYTIC CAPACITORS TZV 系列电容器具有优异的性能和广泛的应用领域,特别适用于工业控制和高可靠性需求的应用场合。通过其出色的耐温性能、低损耗因子和高纹波电流能力,能够显著提升系统的稳定性和可靠性。强烈推荐在需要高可靠性且在极端环境条件下工作的电子设备中使用该产品。

10TZV1000M10X10.5参数

参数
电容值 1mF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 510mA@ 120Hz,850mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 10.3mm*10.3mm*10.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

10TZV1000M10X10.5厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

10TZV1000M10X10.5数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 10TZV1000M10X10.5 10TZV1000M10X10.5数据手册

10TZV1000M10X10.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4589 ¥ 3.8865
库存: 500
起订量: 109 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.88
