10ZLH1500MEFCT78X20

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 1.5mF 10V ±20% 8000h@ 105°C 1.5A@ 100kHz,900mA@ 120Hz 通孔安装 22mm(高度)
供应商型号: 12M-10ZLH1500MEFCT78X20
供应商: 云汉优选
标准整包数: 1000

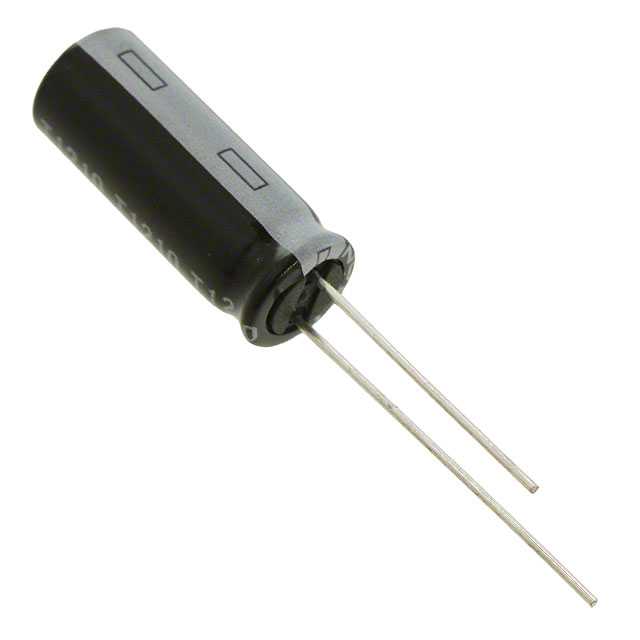

RUBYCON 铝电解电容 10ZLH1500MEFCT78X20

10ZLH1500MEFCT78X20概述

    # 铝电解电容器ZLH系列技术手册

    产品简介


    铝电解电容器ZLH系列是专为高可靠性和长寿命设计的径向引线式铝电解电容器。它具有体积小、寿命长和低阻抗的特点,适用于广泛的工业和消费电子产品中,例如电源转换器、电机驱动、LED照明、汽车电子和医疗设备等。

    技术参数


    规格参数
    - 工作温度范围:-40°C 到 +105°C
    - 额定电压范围:6.3 Vdc 至 100 Vdc
    - 容值公差:±20%(20°C,120Hz)
    - 漏电流:I=0.01CV 或 3 μA 中的较大值。(通电两分钟后)
    - 损耗因子(tanδ):
    - 6.3 Vdc: 0.22
    - 10 Vdc: 0.19
    - 16 Vdc: 0.16
    - 25 Vdc: 0.12
    - 35 Vdc: 0.10
    - 50 Vdc: 0.09
    - 63 Vdc: 0.08
    - 80 Vdc: 0.08
    - 100 Vdc: 0.08
    其他规格
    - 容量变化:在初始值的±25%以内(6.3 Vdc 和 10 Vdc 下为±30%)
    - 使用寿命:根据型号不同,使用寿命范围为6000至10000小时(在105°C下)
    - 端子成形选项:可选直线型和弯角型
    - 尺寸代码:见表格
    尺寸和容量关系
    - φD表示直径,L表示长度
    - 容量范围:8.2μF到8200μF
    - 尺寸示例:
    - 5×11 mm
    - 6.3×11 mm
    - 8×11.5 mm
    - 10×12.5 mm
    纹波电流能力
    - 额定纹波电流随温度变化而变化,最大纹波电流可达3510 mA rms(105°C下)
    阻抗
    - 在20°C时的最大阻抗从0.013 Ω到0.88 Ω不等(100 kHz下)

    产品特点和优势


    - 长寿命:达到6000到10000小时的使用寿命,确保长期可靠性。
    - 小型化:提供多种尺寸选择,适合空间受限的设计。
    - 低阻抗:具备优秀的高频性能,适合高效率电路设计。
    - 稳定性能:在宽广的工作温度范围内保持稳定的电性能。

    应用案例和使用建议


    应用案例
    - 电源管理:在开关电源和直流滤波中广泛使用。
    - 工业自动化:用于电机驱动和其他高可靠性的工业设备。
    - LED照明:在电源模块中用于提高能量转换效率。
    - 汽车电子:适应严苛的汽车环境要求。
    使用建议
    - 散热设计:在高温环境下使用时,需考虑良好的散热措施以延长寿命。
    - 布局优化:尽量避免与其他热源靠近,以减少热应力。
    - 电路保护:采用过压保护装置,以防止超出额定电压的工作条件。

    兼容性和支持


    - 兼容性:与现有的PCB设计和标准连接器高度兼容。
    - 厂商支持:提供全面的技术支持,包括应用指导、故障排除及售后服务。

    常见问题与解决方案


    常见问题
    1. 高温下性能下降:确认散热设计合理,确保电容器周围温度不高于105°C。
    2. 电容值偏差大:检查是否处于初始值允许的变化范围内,否则可能需要更换电容器。
    3. 长时间不使用导致漏电增大:适当存储电容器,避免长时间暴露在潮湿环境中。
    解决方案
    1. 改善散热设计:增加散热片或风扇辅助散热。
    2. 选择合适的型号:确保所选电容器符合所需的电容值和容差范围。
    3. 正确存放:确保储存条件干燥,避免湿度影响。

    总结和推荐


    总体而言,铝电解电容器ZLH系列具有优良的性能和广泛的应用范围,非常适合需要高可靠性和稳定性的应用场合。鉴于其长寿命、小型化和低阻抗等特点,强烈推荐在电源管理和工业自动化等领域使用该系列产品。

10ZLH1500MEFCT78X20参数

参数
电容值 1.5mF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.5A@ 100kHz,900mA@ 120Hz
工作寿命 8000h@ 105°C
长*宽*高 22mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

10ZLH1500MEFCT78X20厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

10ZLH1500MEFCT78X20数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 10ZLH1500MEFCT78X20 10ZLH1500MEFCT78X20数据手册

10ZLH1500MEFCT78X20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.5822
20000+ ¥ 0.5647
库存: 15000
起订量: 2000 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 1164.4
