首页  >  产品百科  >  EEETG2A220UP

EEETG2A220UP

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 22μF 100V ±20% 1.3Ω@ 100kHz 2000h@ 125°C 45.5mA@ 120Hz,70mA@ 100kHz 贴片安装 8.3mm*8.3mm*10.2mm
供应商型号: 20M-EEETG2A220UP
供应商: 云汉优选
标准整包数: 1

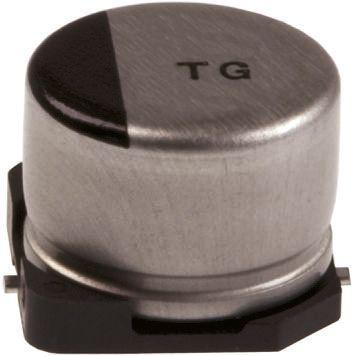

PANASONIC 铝电解电容 EEETG2A220UP

EEETG2A220UP概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是广泛应用于各类电子设备中的重要元器件之一。它们的主要特点是具有高容量和高电容密度,适用于直流电源滤波、耦合、旁路和储能等多种应用场合。此手册详细介绍了一款表面贴装型(SMD)铝电解电容器,型号为TG系列V型。这些电容器具有极低的等效串联电阻(ESR),并且能够在宽温度范围内工作,特别适合高频应用场合。

    技术参数


    1. 耐热性能:在125℃环境下可工作1000至2000小时。
    2. 小型化:相比TA系列减少了约40%的体积。
    3. 低ESR:具备低温条件下的低等效串联电阻。
    4. 抗振性能:提供可选的振动防护型号,能承受高达30G的振动冲击。
    5. 无铅:部分型号符合RoHS标准,采用黑点标记表示为无铅产品。
    6. 温度范围:-40℃至+125℃。
    7. 额定电压:10V至100V DC。
    8. 容差:标称值±20%。
    9. 泄漏电流:在+20℃下保持在0.01CV (μA)内。
    10. 损耗因数:具体数值请参考附录特性列表。
    11. 频率响应:针对120Hz下的阻抗比进行了详细规定。

    产品特点和优势


    - 高可靠性:长时间高温工作稳定性。
    - 低损耗:优异的低频损耗特性。
    - 高效散热:具备出色的耐焊接热性能。
    - 广泛应用:适用于多种电子设备中,如计算机、通讯设备及汽车电子系统。
    - 小型化设计:满足现代电子设备对紧凑结构的需求。
    - 振动防护型号:适合要求高的机械环境应用。

    应用案例和使用建议


    - 计算机电源供应:确保系统稳定运行。
    - 通讯设备:保证信号传输质量。
    - 汽车电子系统:增强车载电子设备的耐用性和可靠性。
    使用建议:
    - 在安装过程中注意电容器的正确方向,确保负极端正确标识。
    - 考虑到可能的温度波动,建议进行适当的温控管理以确保长期稳定性。

    兼容性和支持


    - 兼容性:这些电容器能够良好地与大多数主流SMD生产线兼容。
    - 厂商支持:提供全面的技术文档和售后服务支持,确保用户获得最佳体验。

    常见问题与解决方案


    1. 问题:安装后电容器出现异常发热。
    - 解决方案:检查焊接质量和散热条件,必要时增加额外散热措施。

    2. 问题:电容器失效。
    - 解决方案:确认使用环境未超出额定参数范围,必要时替换新的电容器。

    总结和推荐


    这款TG系列V型铝电解电容器凭借其卓越的耐热性、小型化设计和低ESR特性,在多种应用场景中表现出色。其优秀的可靠性与稳定性使其成为高性能电子设备的理想选择。对于需要长时间稳定运行且对体积有一定要求的应用场合,我们强烈推荐使用此款电容器。同时,强烈建议用户在采购前咨询供应商获取最新的技术规格说明,以确保最佳使用效果。

EEETG2A220UP参数

参数
电容值 22μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 1.3Ω@ 100kHz
纹波电流 45.5mA@ 120Hz,70mA@ 100kHz
工作寿命 2000h@ 125°C
长*宽*高 8.3mm*8.3mm*10.2mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
