EEU-EE2V101

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 100μF 350V ±20% 10000h@ 105°C 1.6A@ 100kHz,640mA@ 120Hz 通孔安装 18mm*31.5mm*33.5mm
供应商型号: M-EEU-EE2V101
供应商: Future
标准整包数: 1

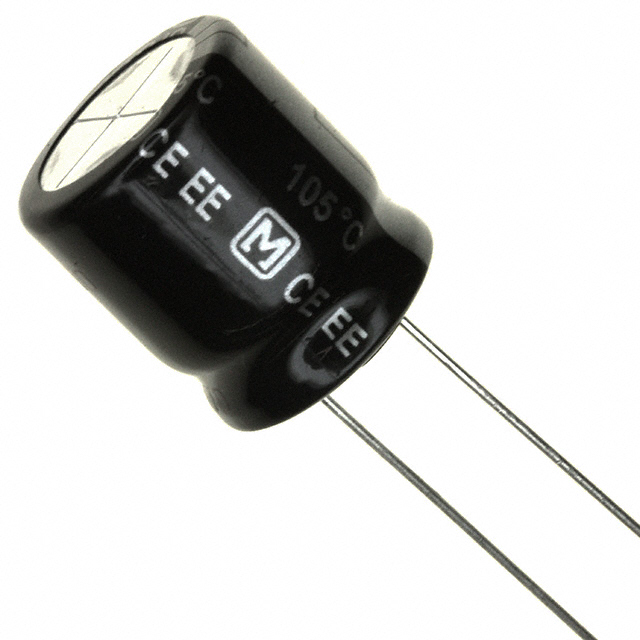

PANASONIC 铝电解电容 EEU-EE2V101

EEU-EE2V101概述

    铝电解电容器/EE系列技术手册

    产品简介


    铝电解电容器是一种广泛应用于电子电路中的关键电子元件。本手册中描述的EE系列产品属于铝电解电容器家族,以其高耐压、高纹波电流能力和出色的耐温性而著称。这类电容器的主要应用领域包括电源、照明系统、音频设备和各种工业控制设备。

    技术参数


    - 额定电压范围: 160 V DC 至 450 V DC
    - 标称电容范围: 10 μF 至 330 μF
    - 电容容差: ±20 %
    - 工作温度范围: -25 °C 至 +105 °C
    - 耐久性: 在+105°C 下经过8000小时至10000小时的老化测试后,电容器的容差变化应在初始值的±20%以内
    - 纹波电流能力: 高达数千毫安(具体数值见下表)
    - 损耗因数: 在120 Hz 和 +20°C 条件下为0.15 至 0.24
    - 直流漏电流: ≤0.06 CV +10 μA (2分钟内)
    - 环保标准: 符合RoHS指令

    产品特点和优势


    - 高纹波电流能力: 本系列电容器的纹波电流能力比ED系列高出40%,使其在高频应用场景中表现出色。
    - 高耐温性: 能够在105°C高温环境下持续工作超过8000小时,适合恶劣的工作环境。
    - 环保特性: 符合RoHS标准,是绿色制造的选择。

    应用案例和使用建议


    在典型的电源应用中,EE系列电容器用于平滑整流后的直流电压。例如,在开关电源设计中,使用这些电容器可以有效地减少输出电压的纹波,提高电源效率和稳定性。建议在选择具体的型号时,根据应用所需的电压和电容值来确定合适的尺寸和规格。此外,合理布局和散热设计也是确保其长期稳定运行的重要因素。

    兼容性和支持


    这些电容器适用于多种工业和消费电子设备中。厂商提供了详细的安装指南和支持服务,包括现场技术支持和维护方案。为了确保最佳性能,建议定期进行电容器的健康状态检查。

    常见问题与解决方案


    1. 问题: 电容器容量衰减严重
    - 解决方案: 检查是否过热或者纹波电流过大导致,适当降低工作温度或减少负载。
    2. 问题: 电容器漏电流异常大
    - 解决方案: 确认是否存在焊接不良或者外部污染的情况,重新焊接或清洁相关部分。
    3. 问题: 输出电压纹波过大
    - 解决方案: 可能是电容器容量不足导致,尝试更换更大容量的电容器或改进电路设计。

    总结和推荐


    总体来说,EE系列铝电解电容器以其高可靠性、优异的耐温特性和环保特性在市场上脱颖而出。它们特别适合需要高性能和高稳定性的应用场景。对于寻求高可靠性和低故障率的设计师而言,这是一款值得推荐的产品。

EEU-EE2V101参数

参数
电容值 100μF
额定电压 350V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.6A@ 100kHz,640mA@ 120Hz
长*宽*高 18mm*31.5mm*33.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EEU-EE2V101厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-EE2V101数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-EE2V101 EEU-EE2V101数据手册

EEU-EE2V101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.8515 ¥ 15.6452
30+ $ 1.749 ¥ 14.7791
100+ $ 1.716 ¥ 14.5002
250+ $ 1.694 ¥ 14.3143
750+ $ 1.65 ¥ 13.9425
库存: 0
起订量: 10 增量: 50
