EEU-FC1J152

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 1.5mF 63V ±20% 5000h@ 105°C 2.476A@ 120Hz,3.095A@ 100 kHz 通孔安装 18mm*35.5mm*35.5mm
供应商型号: F-EEU-FC1J152
供应商: 海外现货
标准整包数: 50

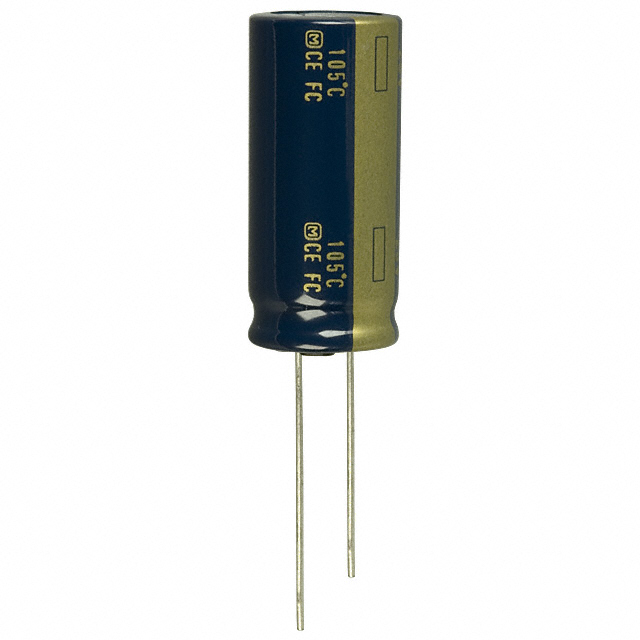

PANASONIC 铝电解电容 EEU-FC1J152

EEU-FC1J152概述

    铝电解电容器(径向引线型)技术手册

    产品简介


    铝电解电容器(径向引线型)是广泛应用在各种电子电路中的关键组件。该系列电容器具有低阻抗、高容值范围和良好的耐温特性,使其成为电源管理、滤波、储能和信号耦合等领域的理想选择。本手册详细介绍FC-A系列的产品特性和使用指南。

    技术参数


    - 额定电压:6.3 V至100 V
    - 容值范围:2.2 μF 至 15000 μF
    - 温度范围:–55 ℃ 至 +105 ℃
    - 寿命:
    - ø4至ø6.3尺寸:105 ℃ 下1000小时
    - ø8尺寸:105 ℃ 下2000小时
    - ø10尺寸:105 ℃ 下3000小时
    - ø12.5至ø18尺寸:105 ℃ 下5000小时
    - 阻抗:在100 kHz条件下测量,具体阻抗值见下表
    - 纹波电流:在100 kHz条件下测量,具体纹波电流值见下表
    - 电容容差:±20%
    - 漏电流:≤ 0.01CV 或 3 μA(以较大者为准)
    - 介损因数(tan δ):初始限制的200%
    | 尺寸(mm) | 容量(μF) | 100kHz时阻抗(Ω) | 纹波电流(mA rms) |

    | ø4 x 7 | 2.2 | 1.80 | 45 |
    | ø5 x 7 | 3.3 | 1.30 | 65 |
    | ø6.3 x 7 | 4.7 | 1.30 | 95 |
    | ø8 x 11.5 | 10 | 1.30 | 125 |

    产品特点和优势


    1. 高可靠性:通过AEC-Q200认证,确保在汽车和工业应用中的稳定表现。
    2. 低阻抗设计:降低电路中的能量损耗,提高效率。
    3. 宽温度范围:适应极端温度条件,保证长期稳定性。
    4. RoHS合规:符合环保标准,适用于绿色制造。

    应用案例和使用建议


    1. 电源管理:用于大电流纹波的平滑和滤波。
    2. 音频系统:作为音频滤波器和旁路电容使用。
    3. 照明系统:作为储能电容使用,提供稳定的电压供应。
    使用建议:
    - 在高纹波电流的应用场合,选择阻抗较低且容值较大的电容器。
    - 为避免电容器过热,建议在设计时考虑适当的散热措施。

    兼容性和支持


    本系列电容器可与其他标准元件轻松兼容。供应商提供全面的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    1. 问题:电容器温度过高
    - 解决方案:增加散热片,降低环境温度,或选择更高额定温度的型号。

    2. 问题:电容值不稳定
    - 解决方案:检查焊接质量和电容器安装环境,必要时更换电容器。

    总结和推荐


    铝电解电容器(径向引线型)凭借其出色的性能和广泛的适用性,成为了许多电子电路不可或缺的元件。无论是在电源管理还是在音频系统中,都能发挥重要作用。我们强烈推荐使用这一系列的电容器,以获得最佳的性能和可靠性。

EEU-FC1J152参数

参数
电容值 1.5mF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 2.476A@ 120Hz,3.095A@ 100 kHz
长*宽*高 18mm*35.5mm*35.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装,袋装

EEU-FC1J152厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-FC1J152数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-FC1J152 EEU-FC1J152数据手册

EEU-FC1J152封装设计

查看详情并下载
Symbol
Footprint
3D Model
