首页  >  产品百科  >  EEE-FP1A681AP

EEE-FP1A681AP

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 680μF 10V ±20% 80mΩ@ 100kHz 2000h@ 105°C 552.5mA@ 120Hz,850mA@ 100kHz 贴片安装 8.3mm*8.3mm*10.2mm
供应商型号: TU-EEE-FP1A681AP
供应商: 海外现货
标准整包数: 500

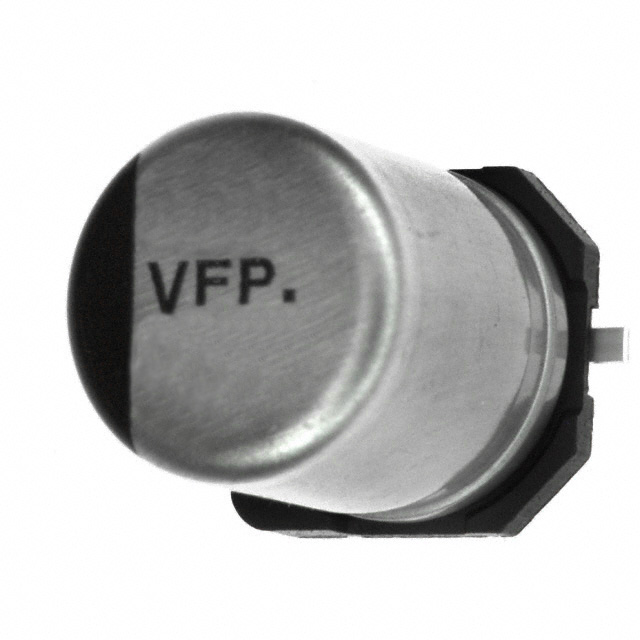

PANASONIC 铝电解电容 EEE-FP1A681AP

EEE-FP1A681AP概述

    铝电解电容器(表面贴装型)技术手册

    产品简介


    铝电解电容器是常用的电子元器件之一,主要用于储存电能。铝电解电容器主要分为表面贴装型和径向引线型两大类。本文主要介绍的是表面贴装型铝电解电容器。这种类型的电容器具有体积小、阻抗低、寿命长等特点,广泛应用于消费电子、通信设备、汽车电子等领域。

    技术参数


    - 温度范围:-40°C 至 +85°C
    - 额定电压范围:6.3 V.DC 至 50 V.DC
    - 静电容量范围:1 μF 至 1500 μF
    - 电压范围下的静电容量变化率:初始值 ±20 %
    - 漏电流:小于等于 0.01 CV 或 3 μA (两者取最大值)
    - 温度特性:
    - 120 Hz 下,阻抗比(Z(–25 °C)/Z(+20 °C)):4, 3, 2, 2, 2, 2
    - 120 Hz 下,阻抗比(Z(–40 °C)/Z(+20 °C)):8, 6, 4, 4, 3, 3
    - 焊接耐热性:
    - 静电容量变化率:初始值 ±10 % 以内
    - tan δ:不大于初始标准值
    - 漏电流:不大于初始标准值

    产品特点和优势


    - 寿命长:例如,在85°C下连续运行2000小时后,静电容量变化仍保持在±20%以内。
    - 可靠性高:已经通过RoHS指令认证,符合环保标准。
    - 耐振动:可承受一定程度的机械振动。
    - 焊接适应性强:适合高温回流焊工艺。

    应用案例和使用建议


    - 消费电子:适用于各种小型电子设备,如手机、平板电脑等。
    - 汽车电子:可应用于车载音响系统、车灯控制系统等。
    - 通信设备:适用于通信基站、路由器等需要长期稳定工作的场合。
    使用建议:
    1. 在使用过程中,确保电容器的工作温度不超过额定范围,以延长使用寿命。
    2. 在焊接过程中,注意控制温度和时间,避免过高的温度导致电容器损坏。
    3. 考虑到产品的高可靠性和低维护成本,可以在关键位置使用这种电容器以提高系统的整体稳定性。

    兼容性和支持


    - 兼容性:可以与其他品牌同类产品互换,具体兼容性需根据应用需求进行验证。
    - 厂商支持:提供详细的安装指导和技术支持服务。如有疑问,可通过技术支持热线或邮件与厂商联系。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致漏电流增大 | 降低环境温度,确保工作温度在规定范围内。 |
    | 电容器失效导致设备异常 | 更换新的电容器,确保使用合适的型号和规格。 |
    | 焊接后电容器出现故障 | 检查焊接过程,确保焊接温度和时间控制得当。 |

    总结和推荐


    铝电解电容器(表面贴装型)具有优异的性能和广泛的适用性。它的低阻抗、高寿命、良好的耐振动性和焊接适应性使其成为各种电子设备的理想选择。推荐在需要长期稳定工作且对温度敏感的应用环境中使用。
    该手册提供了铝电解电容器的技术参数、特点及应用案例,可以帮助工程师更好地理解和应用这种电子元器件。如果您有任何问题或需要进一步的支持,可以联系供应商获取更多帮助。

EEE-FP1A681AP参数

参数
电容值 680μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 80mΩ@ 100kHz
工作寿命 2000h@ 105°C
纹波电流 552.5mA@ 120Hz,850mA@ 100kHz
长*宽*高 8.3mm*8.3mm*10.2mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEE-FP1A681AP厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-FP1A681AP数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-FP1A681AP EEE-FP1A681AP数据手册

EEE-FP1A681AP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.366 ¥ 3.1293
库存: 16000
起订量: 1500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1564.65
直接购买
加入购物车
