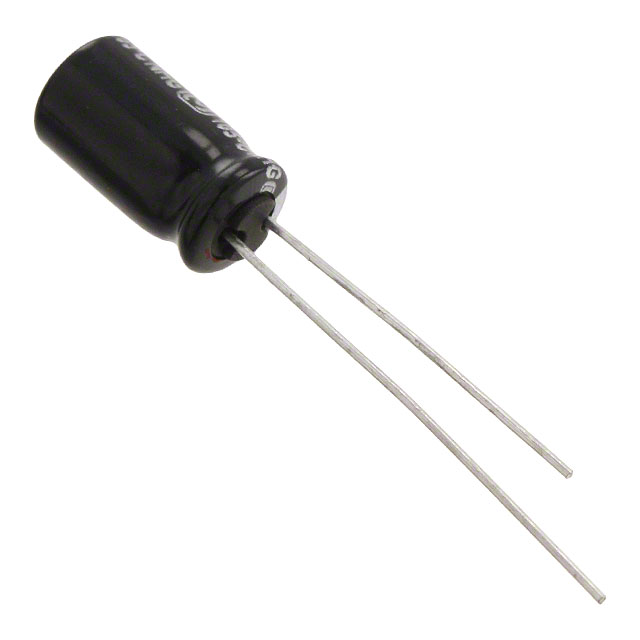

ECA-1VHG101

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 100μF 35V ±20% 1000h@ 105°C 150mA@ 120Hz,225mA@ 100kHz 通孔安装 6.3mm*11.2mm*12.2mm
供应商型号: TU-ECA-1VHG101
供应商: 海外现货
标准整包数: 200
PANASONIC 铝电解电容 ECA-1VHG101

ECA-1VHG101概述

    Aluminum Electrolytic Capacitors (Radial Lead Type)

    1. 产品简介


    铝电解电容器是一种常见的被动电子元件,广泛应用于各种电子电路中。铝电解电容器以其大容量、低成本和高可靠性等特点,在电源滤波、平滑、信号耦合和旁路等领域得到广泛应用。本手册所描述的产品属于径向引线型铝电解电容器系列,设计适用于多种电气和环境条件下的应用。

    2. 技术参数


    - 额定电压范围:6.3 V 至 100 V
    - 容值范围:2.2 μF 至 22000 μF
    - 温度范围:-55 ℃ 至 +105 ℃
    - 寿命:105 ℃ 下 1000 小时至 2000 小时
    - 端子耐久性:105 ℃ 下 1000 h 至 2000 h
    - 频率修正系数:稳态下±20 % 容差(120 Hz / +20℃)
    - 浪涌电流:120 Hz / +105 ℃
    - 耗散因数:≤200 % 初始限制

    3. 产品特点和优势


    铝电解电容器具备出色的容值精度和寿命,能够在宽广的工作温度范围内稳定运行。这些特性使其非常适合用于需要长时间稳定性的场合,如工业控制、医疗设备、消费电子产品和通信设备等。此外,其高可靠性和低成本也使其在市场上具有较强的竞争力。

    4. 应用案例和使用建议


    铝电解电容器广泛应用于电源滤波和平滑,具体应用场景包括:
    - 电源管理:如开关电源中的输入输出滤波电容,确保稳定的电源输出。
    - 信号耦合和旁路:在模拟电路中,铝电解电容器可以作为耦合电容使用,帮助信号传输而不过滤直流分量。
    - 信号滤波:在音频放大器和其他音频设备中,铝电解电容器用于平滑电源纹波。
    使用建议:
    - 在选择电容器时,确保其额定电压高于实际工作电压的1.5倍,以确保长期可靠运行。
    - 确保在实际应用中留有足够的散热空间,避免温度过高导致寿命缩短。

    5. 兼容性和支持


    该产品符合AEC-Q200标准并RoHS合规,与广泛的电气和电子系统兼容。制造商提供全面的技术支持和售后服务,包括故障排除和技术咨询。对于特殊需求的应用,用户可以通过制造商获得定制化支持。

    6. 常见问题与解决方案


    - 问题1:电容器在高温环境下迅速失效
    - 解决方法:确认实际工作环境温度不超过电容器的最大耐温范围,必要时增加散热措施。

    - 问题2:电容器出现异常漏电流
    - 解决方法:检查电路板设计是否有异常高电压施加到电容器上,调整电路设计,避免过压情况。

    7. 总结和推荐


    铝电解电容器在稳定性、可靠性方面表现出色,且价格适中,是各种电子设备的理想选择。无论是电源管理还是信号处理,这些电容器都能提供卓越的性能。我们强烈推荐在相关应用中使用铝电解电容器,相信它们能够满足您的需求。为了确保最佳性能和延长使用寿命,请仔细遵循使用指南和推荐的设计规范。

ECA-1VHG101参数

参数
电容值 100μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 150mA@ 120Hz,225mA@ 100kHz
长*宽*高 6.3mm*11.2mm*12.2mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,袋装

ECA-1VHG101厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECA-1VHG101数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC ECA-1VHG101 ECA-1VHG101数据手册
