首页  >  产品百科  >  EEU-FR1V221

EEU-FR1V221

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 220μF 35V ±20% 50mΩ 6000h@ 105°C 665mA@ 120Hz,950mA@ 100kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: EEU-FR1V221
供应商: Master
标准整包数: 200

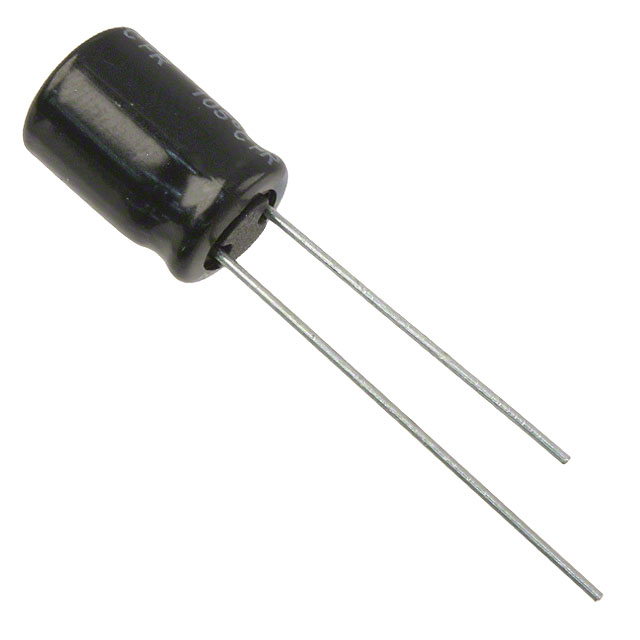

PANASONIC 铝电解电容 EEU-FR1V221

EEU-FR1V221概述

    铝电解电容器(径向引线型)技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子电路中的被动元件,以其大容量和相对低廉的价格受到青睐。本手册所介绍的产品为径向引线型铝电解电容器(型号为FR-A系列),具有高耐久性、低等效串联电阻(ESR)等特点,适用于广泛的工业和消费电子产品。

    技术参数


    以下是该系列铝电解电容器的主要技术规格:
    - 额定电压范围:6.3V 至 100V
    - 电容值范围:4.7μF 至 8200μF
    - 额定温度范围:-40℃ 至 +105℃
    - 额定工作温度下的漏电流:≤ 0.01CV (μA)
    - 耐久性:最高可承受105℃的环境温度下长达10000小时
    - 阻抗:在100kHz频率和+20℃条件下测试得到
    - 纹波电流:在100kHz频率和+105℃条件下测试得到
    详细的技术规格请参见表格中的“阻抗”和“纹波电流”数据。

    产品特点和优势


    - 低ESR:相较于同类产品,本系列电容器的ESR较低,有利于提高电路的整体性能。
    - 长寿命:设计用于长时间高温环境下工作,具备出色的耐久性。
    - 环保:符合RoHS标准,不含铅等有害物质。
    - 兼容性广:适用于多种电压等级和尺寸需求,适合各类应用场合。

    应用案例和使用建议


    此类电容器常被用于电源滤波、耦合、去耦等电路中。例如,在开关电源中作为滤波电容使用时,应确保其额定电压和纹波电流参数与电源设计相匹配,避免过载导致损坏。
    建议:在高可靠性要求的应用环境中(如医疗设备、航空电子设备等),应在使用前进行详尽的测试和验证,以确认其满足特定应用的需求。

    兼容性和支持


    本系列电容器支持多种封装形式,方便集成到不同类型的PCB设计中。供应商提供全面的技术支持和服务,包括定制化服务,以满足客户特殊需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过高 | 确认工作环境温度不超过额定值,检查电容器是否损坏。 |
    | 电容器容量下降 | 电容器可能老化,需要更换新的电容器。 |

    总结和推荐


    综上所述,该系列铝电解电容器以其卓越的耐久性、低ESR和广泛的适用性,在多个行业中表现出色。尤其适合于对成本敏感但对性能有一定要求的应用场景。我们强烈推荐将其作为关键部件在您的项目中使用。不过,对于一些高可靠性的应用场景,建议在使用前进行额外的验证测试。

EEU-FR1V221参数

参数
电容值 220μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 50mΩ
工作寿命 6000h@ 105°C
纹波电流 665mA@ 120Hz,950mA@ 100kHz
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

EEU-FR1V221厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-FR1V221数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-FR1V221 EEU-FR1V221数据手册

EEU-FR1V221封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.1722 ¥ 1.4582
1000+ $ 0.1477 ¥ 1.228
2600+ $ 0.1455 ¥ 1.2099
5000+ $ 0.1394 ¥ 1.1584
7600+ $ 0.1363 ¥ 1.111
25000+ $ 0.1307 ¥ 1.0704
50000+ $ 0.1288 ¥ 1.0549
100000+ $ 0.1288 ¥ 1.0549
库存: 5000
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 291.64
直接购买
加入购物车
