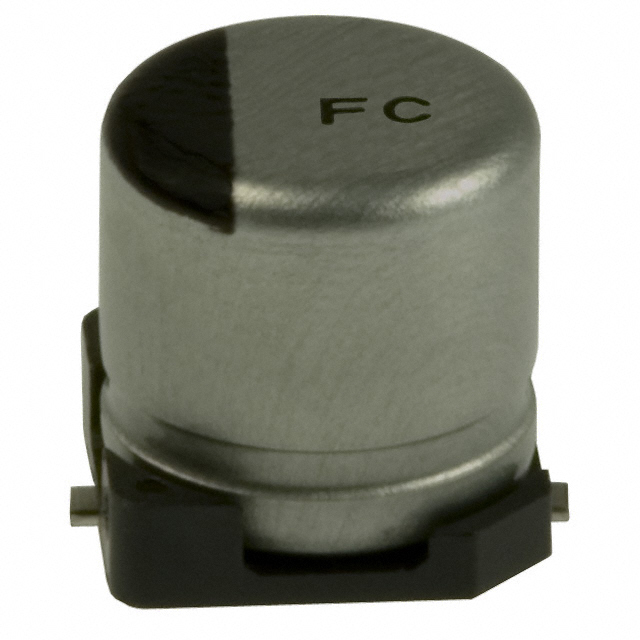

EEVFC0J470R

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 47μF 6.3V ±20% 1000h@ 105°C 71.25mA@ 120Hz,95mA@ 100kHz 贴片安装 5.3mm*5.3mm*5.4mm
供应商型号:
供应商:
标准整包数: 0
PANASONIC 铝电解电容 EEVFC0J470R

EEVFC0J470R概述

    # 铝电解电容器(FC系列)技术手册

    产品简介


    铝电解电容器是一种广泛应用于电源电路、音频设备、工业控制等领域的重要电子元件。FC系列铝电解电容器以其高性能和可靠性而著称,尤其适用于需要高稳定性和长寿命的应用场合。
    主要功能
    - 储存电荷:用于储存和释放电能。
    - 滤波:减少直流电压中的纹波。
    - 平滑输出:稳定电路中的电压。
    应用领域
    - 电源管理
    - 工业自动化
    - 通讯设备
    - 家用电器
    - 照明系统

    技术参数


    以下列出了FC系列铝电解电容器的主要技术参数,具体参数可能因型号不同而有所差异:
    | 参数 | 描述 |

    | 温度范围 | -40°C 到 +105°C |
    | 额定工作电压范围 | 6.3V DC 到 50V DC |
    | 标称电容范围 | 1μF 至 1500μF |
    | 容差 | ±20% (120 Hz / +20°C) |
    | 直流漏电流 | I < 0.01CV 或 3μA (较大值) |
    | 稳态温度下的阻抗比 | Z(-25°C)/Z(+20°C)=2;Z(-40°C)/Z(+20°C)=3 (120Hz时) |

    产品特点和优势


    - 耐热性能:可承受高达105°C的工作温度达1000小时。
    - 低阻抗:相比其他系列,HA系列具有更低的阻抗。
    - 抗震性能:可提供防震版本(需额外请求)。
    - AEC-Q200认证:满足汽车级电子元件的标准要求。
    - RoHS指令合规:无铅,符合环保要求。

    应用案例和使用建议


    应用案例
    1. 电源管理:在电源转换电路中作为滤波器使用,减少电压纹波,确保稳定的直流输出。
    2. 工业自动化:在电机驱动和控制系统中,提高系统的稳定性和可靠性。
    3. 通讯设备:用于电信设备的滤波和储能,保证信号传输的纯净和稳定。
    使用建议
    - 在设计电路时,考虑温度范围内的电容变化,确保电容器在极端条件下仍能正常工作。
    - 考虑电容器的额定电压,选择适当的额定电压以避免过压损坏。
    - 在高温环境下使用时,需注意电容器的长期稳定性,建议进行老化测试。

    兼容性和支持


    FC系列铝电解电容器与大多数标准电子设备和电路板兼容。生产商提供了全面的技术支持和售后服务,包括样品申请、技术支持和定制服务。

    常见问题与解决方案


    问题1:电容器出现鼓包现象
    解决方案:
    - 确保安装符合规范,避免过度弯曲引脚。
    - 检查工作电压和环境温度,避免超过额定值。
    问题2:电容器漏电流过大
    解决方案:
    - 确认电容器的额定电压和电容值匹配。
    - 检查电路设计,确保电容器在额定范围内使用。

    总结和推荐


    综合评估
    FC系列铝电解电容器凭借其出色的耐温性能、低阻抗和防震特性,在多个应用领域中表现出色。它们能够满足各种苛刻环境下的要求,非常适合需要高可靠性的电源管理、工业自动化和通信设备。
    推荐
    鉴于其卓越的性能和广泛的应用范围,我们强烈推荐使用FC系列铝电解电容器。无论是新项目的设计还是现有系统的升级,FC系列都能为您提供可靠的解决方案。

EEVFC0J470R参数

参数
电容值 47μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 71.25mA@ 120Hz,95mA@ 100kHz
工作寿命 1000h@ 105°C
长*宽*高 5.3mm*5.3mm*5.4mm
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

EEVFC0J470R厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEVFC0J470R数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEVFC0J470R EEVFC0J470R数据手册

EEVFC0J470R封装设计

查看详情并下载
Symbol
Footprint
3D Model
