EEU-FC1C821

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 820μF 16V ±20% 3000h@ 105°C 1.22A@ 100 kHz,915mA@ 120Hz 通孔安装 10mm*20mm*20mm
供应商型号: TS-EEU-FC1C821
供应商: 海外现货
标准整包数: 100

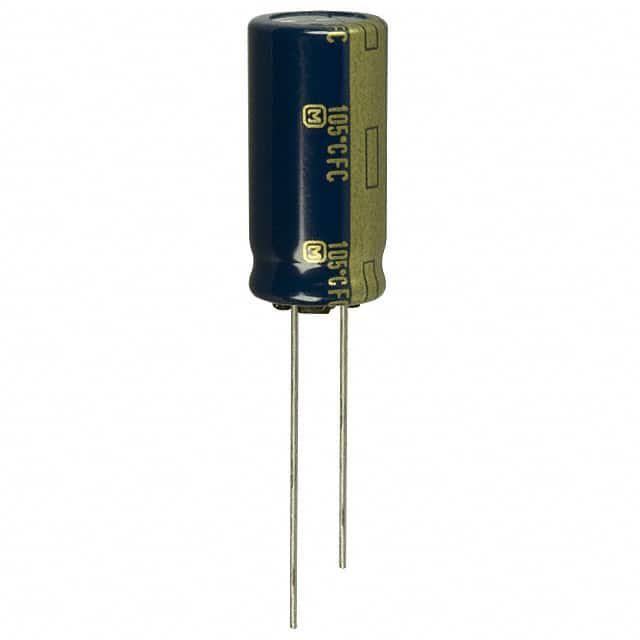

PANASONIC 铝电解电容 EEU-FC1C821

EEU-FC1C821概述

    铝电解电容器(径向引脚型)

    产品简介


    铝电解电容器是一种广泛应用于各种电路中的电子元件。它们具有体积小、成本低、大容量和良好的频率响应等特点。本产品为径向引脚型铝电解电容器,主要用于交流电源滤波、直流电压平滑和耦合等场合。铝电解电容器的应用领域涵盖了消费电子、工业控制、通信设备、汽车电子等众多领域。

    技术参数


    - 耐热能力:能够在105°C环境下连续工作1000小时至5000小时。
    - 阻抗:低阻抗设计,能够有效降低电路的损耗。
    - 认证合规性:符合AEC-Q200和RoHS标准,确保产品的可靠性和环保性。
    - 尺寸规格:多种尺寸可选,具体尺寸请参见下表。
    | Case Size (mm) | øD x L (mm) | Capacitance (μF) | Rated Voltage (V) | Impedance (Ω) @ 100 kHz, +20℃ | Ripple Current (mA rms) @ 100 kHz, +105℃ |
    |
    | 5.0 x 7.0 | 5.0 | 120 | 6.3 | 1.80 | 2.000 |
    | 8.0 x 11.5 | 8.0 | 1000 | 16 | 0.680 | 0.660 |
    | 10.0 x 16 | 10.0 | 1200 | 25 | 0.450 | 0.420 |
    | 12.5 x 25 | 12.5 | 2200 | 35 | 0.140 | 0.124 |

    产品特点和优势


    - 低阻抗设计:显著减少电路的损耗,提高能效。
    - 高可靠性:符合严格的AEC-Q200和RoHS标准,确保长期稳定运行。
    - 广泛的温度范围:-55°C至+105°C的工作温度范围,适应恶劣的环境条件。
    - 长寿命:经过严格测试,保证在极端条件下也能长期使用。

    应用案例和使用建议


    - 开关电源:用于滤除输入输出纹波,提高电源转换效率。
    - 汽车电子:在引擎管理系统和空调系统中稳定供电。
    - 工业控制:在PLC控制器中提供可靠的电容储能,确保系统稳定运行。
    使用建议:
    - 确保电容器安装时引脚方向正确,避免反接造成损坏。
    - 在高温环境中使用时,注意散热措施,以保持电容器的工作温度在合理范围内。
    - 定期检查电容器外观和测量其电气特性,及时发现潜在问题。

    兼容性和支持


    - 与市场上常见的PCB板和电子设备兼容良好。
    - 厂商提供全面的技术支持和售后服务,确保用户能够获得及时的帮助。

    常见问题与解决方案


    1. 电容器失效或爆裂:
    - 原因:过压或过温导致内部电解液蒸发。
    - 解决办法:严格按照规定的工作电压和环境温度使用,增加散热措施。
    2. 电容器漏电严重:
    - 原因:引脚焊接不良或外部电路存在故障。
    - 解决办法:检查焊接点和相关电路,修复或重新焊接。
    3. 电容器出现异常噪音:
    - 原因:高频脉冲电流导致自激振荡。
    - 解决办法:在电容器两端并联一个小电容以抑制高频信号。

    总结和推荐


    综上所述,这款铝电解电容器具有低阻抗、高可靠性、宽温范围和长寿命等显著优点,适用于多种电子设备和应用场合。强烈推荐在电源管理和电路滤波等应用场景中使用,相信会带来出色的表现。

EEU-FC1C821参数

参数
电容值 820μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 1.22A@ 100 kHz,915mA@ 120Hz
长*宽*高 10mm*20mm*20mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EEU-FC1C821厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-FC1C821数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-FC1C821 EEU-FC1C821数据手册

EEU-FC1C821封装设计

查看详情并下载
Symbol
Footprint
3D Model
