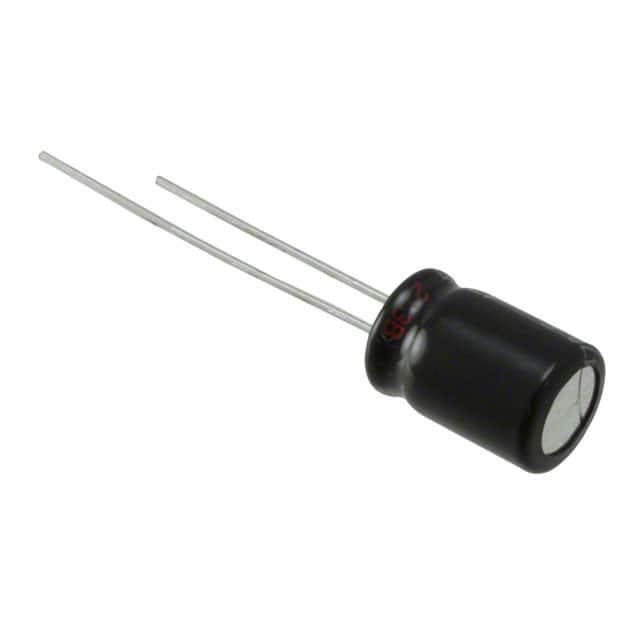

EEUHD1H101

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 100μF 50V ±20% 1000h@ 105°C 180mA@ 120Hz,270mA@ 100kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: 1973515
供应商: 海外现货
标准整包数: 1
PANASONIC 铝电解电容 EEUHD1H101

EEUHD1H101概述


    产品简介


    铝电解电容器(型号:HD)是一种常见的电子元器件,广泛应用于各种电路设计中。其主要功能是用于储能、滤波和稳定电压。这类电容器特别适合于高频率应用场合,如电源管理、汽车电子、工业自动化控制等领域。

    技术参数


    | 参数 | 值 |

    | 工作温度范围 | -55°C 到 +105°C |
    | 额定工作电压 | 10 V.DC 至 50 V.DC |
    | 标称电容范围 | 0.1 µF 至 22000 µF |
    | 电容容差 | ±20% |
    | 直流漏电流 | I < 0.01 CV 或 3 µA (取较大者) |
    | 耐久性 | φ5至φ8为1000小时,φ10至φ18为2000小时 |
    | 频率校正因子 | 可参考附带标准产品列表 |

    产品特点和优势


    1. 耐高温特性:能够在高达105°C的环境中运行1000到2000小时,确保在高温环境下仍能保持良好的性能。
    2. 小型化和高容量:体积小但电容值高,相较于同尺寸的产品具有更高的电容值。
    3. 环保合规:符合RoHS指令要求,无有害物质,适用于绿色电子产品生产。

    应用案例和使用建议


    应用案例
    - 电源管理:用于DC-DC转换器中作为滤波电容器,确保输出电压稳定。
    - 汽车电子:用于发动机控制系统和安全系统,提供稳定的电力供应。
    - 工业自动化:用于PLC和伺服驱动器的滤波电路,减少电磁干扰。
    使用建议
    - 在选择电容器时,根据具体应用场景选择合适的额定工作电压和电容值。
    - 注意散热设计,特别是在高功率应用中,以确保电容器能在安全的工作温度范围内运行。

    兼容性和支持


    - 该产品支持径向引线安装,适用于多种标准插件设备。
    - 厂商提供全面的技术支持,包括应用咨询和技术培训服务。

    常见问题与解决方案


    1. 问题:如何正确判断电容器是否损坏?
    - 解决方案:可以通过万用表测量电容值和直流漏电流来判断,如果测得的数值超出正常范围,则可能已经损坏。

    2. 问题:如何正确存储电容器?
    - 解决方案:应在+105°C±2°C的环境下存储1000小时后进行电压处理,随后存放于+20°C的稳定环境中。

    总结和推荐


    铝电解电容器(型号:HD)具备卓越的高温耐受能力和出色的电容值表现,使其成为各类高可靠性应用场景的理想选择。对于需要在恶劣环境条件下保证稳定工作的应用场合,我们强烈推荐选用此型号的电容器。

EEUHD1H101参数

参数
电容值 100μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 180mA@ 120Hz,270mA@ 100kHz
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EEUHD1H101厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEUHD1H101数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEUHD1H101 EEUHD1H101数据手册

EEUHD1H101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.9608
5+ ¥ 3.9608
10+ ¥ 3.5527
25+ ¥ 3.1206
50+ ¥ 3.0006
200+ ¥ 2.6885
1000+ ¥ 2.6405
2000+ ¥ 2.6405
库存: 203
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 35.52
