EXB14V821JX

产品分类: 网络阵列电阻
厂牌: PANASONIC
产品描述: 820Ω ±5% ±200ppm/℃ 31mW 0302 贴片安装 800μm*600μm*450μm
供应商型号:
供应商:
标准整包数: 0

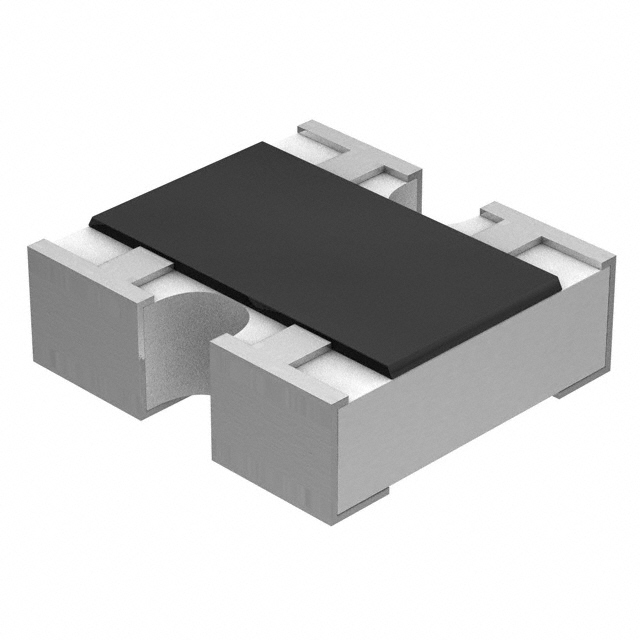

PANASONIC 网络阵列电阻 EXB14V821JX

EXB14V821JX概述

    电子元器件产品技术手册

    产品简介


    本文将介绍一款名为Chip Resistor Array(芯片电阻阵列)的产品。该产品属于厚膜电阻网络,主要用于电子设备中的电阻功能。其主要应用领域包括音频视频设备、家用电器、办公设备、信息通信设备等。

    技术参数


    该产品的具体技术参数如下表所示:
    | 产品型号 | 尺寸 (inch) | 额定功率 (W/元件) | 限流电压 (V) | 最大过载电压 (V) | 电阻值范围 (Ω) | 温度系数 (×10^-6/°C) | 工作温度范围 (°C) |

    | EXB14V | 0201×2 | 0.031 | 12.5 | 25 | 10 to 1M | <10 Ω: ±200 | -55 to +125 |
    | EXB18V | 0201×2 | 0.031 (0.1 W) | 12.5 | 25 | 10 to 1M | <10 Ω: ±200 | -55 to +125 |
    | EXB24V | 0402×2 | 0.063 | 50 | 100 | 1 to 1M | ±200 | -55 to +125 |
    | EXB28V | 0402×4 | 0.063 | 50 | 100 | 1 to 1M | ±200 | -55 to +125 |
    | EXB2HV | 0602×8 | 0.063 (0.25 W) | 25 | 50 | 10 to 1M | ±200 | -55 to +125 |
    | EXB34V | 0603×2 | 0.063 | 50 | 100 | 1 to 1M | ±200 | -55 to +125 |
    | EXB38V | 0603×4 | 0.063 | 50 | 100 | 1 to 1M | ±200 | -55 to +125 |
    | EXBN8V | 0402×4 | 0.031 | 50 | 100 | 10 to 1M | ±200 | -55 to +125 |
    | EXBV4V | 0603×2 | 0.063 | 50 | 100 | 10 to 1M | ±200 | -55 to +125 |
    | EXBV8V | 0603×4 | 0.063 | 50 | 100 | 10 to 1M | ±200 | -55 to +125 |
    | EXBS8V | 0805×4 | 0.1 | 100 | 200 | 10 to 1M | ±200 | -55 to +125 |

    产品特点和优势


    1. 高密度设计:如EXB14V型号,两个电阻封装在0.8 mm × 0.6 mm的尺寸内,提高了空间利用率。
    2. 改进的放置效率:相比于传统的平面型电阻,放置效率提高两倍、四倍或八倍。
    3. 参考标准:符合IEC 60115-9, JIS C 5201-9, EIAJ RC-2129标准。
    4. AEC-Q200认证:部分型号通过了AEC-Q200认证,适用于汽车电子领域。
    5. RoHS合规:所有型号均符合RoHS标准,环保无害。

    应用案例和使用建议


    1. 车载电子设备:如汽车音响系统,可利用高密度设计节省空间。
    2. 家用电器:如冰箱、洗衣机等,可提升设备的整体可靠性和效率。
    3. 信息通信设备:如路由器、交换机等,可在紧凑的空间内实现高性能。
    使用建议:
    - 在高温环境下使用时,需注意根据温度进行降额使用。
    - 确保在实际应用中进行充分的测试,以验证产品的稳定性和可靠性。

    兼容性和支持


    - 该产品与其他标准电子元器件兼容,适用于多种电路设计。
    - 厂商提供全面的技术支持和售后服务,包括安装指导、故障排查等。

    常见问题与解决方案


    1. 问题:产品在高温环境下出现性能下降。
    - 解决方案:根据手册提供的温度降额曲线,合理选择工作条件。
    2. 问题:产品在焊接过程中出现损坏。
    - 解决方案:遵循手册中的焊接条件,使用适当的焊接工具和技术。
    3. 问题:产品在长时间工作后出现性能不稳定。
    - 解决方案:定期进行负载寿命测试,确保产品处于良好状态。

    总结和推荐


    总体而言,这款Chip Resistor Array产品在设计、性能和可靠性方面表现出色,尤其适用于对空间和性能有较高要求的应用场景。推荐在各种电子设备中使用此产品,特别是在需要高密度集成和高效能表现的场合。

EXB14V821JX参数

参数
电阻值 820Ω
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
电阻匹配比 -
单个电阻功率 31mW
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 800μm*600μm*450μm
通用封装 0302
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EXB14V821JX厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EXB14V821JX数据手册

厂牌 PDF简要描述 下载
PANASONIC 网络阵列电阻 PANASONIC EXB14V821JX EXB14V821JX数据手册

EXB14V821JX封装设计

查看详情并下载
Symbol
Footprint
3D Model
