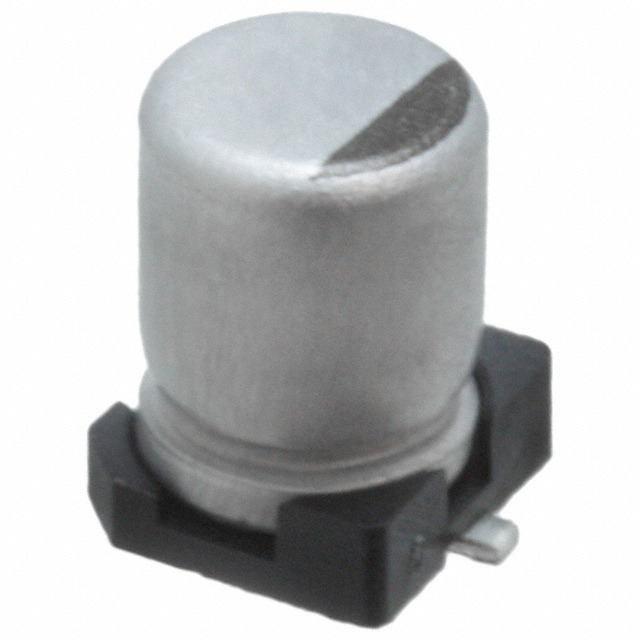

EEE-FT1V470AR

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 47μF 35V ±20% 360mΩ@ 100kHz 2000h@ 105°C 156mA@ 120Hz,240mA@ 100kHz 贴片安装 5.3mm*5.3mm*5.8mm
供应商型号: D-EEE-FT1V470AR
供应商: Future
标准整包数: 1000
PANASONIC 铝电解电容 EEE-FT1V470AR

EEE-FT1V470AR概述

    铝电解电容器产品技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的被动元件,具有高电容值和相对较低的成本。它们主要功能是储存和释放电能,同时具备滤波、耦合等作用。铝电解电容器广泛应用于消费电子、工业控制、通信设备、汽车电子等领域。

    技术参数


    - 额定电压范围: 6.3 V.DC 至 50 V.DC
    - 电容范围: 10 μF 至 2200 μF
    - 容差: ±20%(120 Hz / +20 ℃)
    - 耐久性:
    - 在105℃下工作2000小时至5000小时
    - 焊接热稳定性:在回流焊接后稳定于+20℃时,容量变化≤10%,损耗因子保持不变
    - 漏电流: ≤0.01 CV(μA),2分钟后
    - 阻抗角: 见附录特性列表
    - 频率修正因子: 见附录特性列表

    产品特点和优势


    1. 小型化设计: 体积比系列FK小一档
    2. AEC-Q200合规: 符合汽车行业标准
    3. RoHS合规: 满足环保要求
    4. 高可靠性: 耐焊接热性良好,容量和损耗因子变化可控

    应用案例和使用建议


    - 应用案例: 常用于电源滤波、信号耦合等场合。例如,在电源模块中作为滤波电容器,以提高电源输出的稳定性和纯净度。
    - 使用建议: 在高可靠性的应用场景中,应确保使用符合额定电压和温度范围的产品,避免因过载导致损坏。定期检查和测试电容器的状态,以确保其长期稳定运行。

    兼容性和支持


    - 兼容性: 与其他电子元件和设备具有良好的兼容性。
    - 支持: 厂家提供详细的技术支持和售后服务,包括产品规格更新和技术咨询。

    常见问题与解决方案


    - 问题: 容量变化超出预期
    - 解决方案: 检查电容器是否符合额定电压和温度范围,进行适当的温度补偿和降额使用。
    - 问题: 漏电流异常
    - 解决方案: 检查连接是否正确,确保没有短路发生。

    总结和推荐


    铝电解电容器以其高电容值、成本效益和广泛的应用范围成为市场上备受青睐的选择。其卓越的性能和稳定的品质使其适用于各种应用场景。强烈推荐在需要高可靠性电容的应用中使用本产品。在设计和使用过程中,应严格遵循厂家的规范和建议,以确保最佳效果。

EEE-FT1V470AR参数

参数
电容值 47μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 360mΩ@ 100kHz
纹波电流 156mA@ 120Hz,240mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 5.3mm*5.3mm*5.8mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEE-FT1V470AR厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-FT1V470AR数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-FT1V470AR EEE-FT1V470AR数据手册

EEE-FT1V470AR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0939 ¥ 0.8007
3000+ $ 0.0905 ¥ 0.7784
5000+ $ 0.0886 ¥ 0.7687
10000+ $ 0.0855 ¥ 0.7419
20000+ $ 0.0815 ¥ 0.7018
库存: 42000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 800.7
直接购买
加入购物车
