首页  >  产品百科  >  EEUFR1A681B

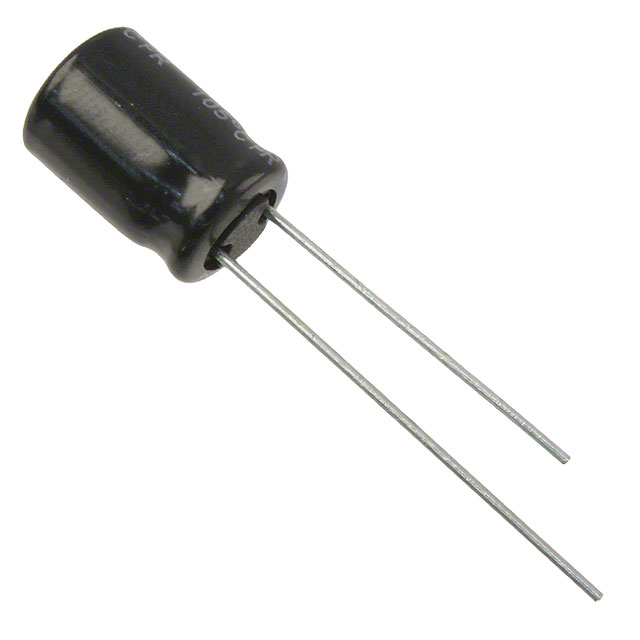

EEUFR1A681B

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 680μF 10V ±20% 6000h@ 105°C 712.5mA@ 120Hz,950mA@ 100kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: ET-2313319
供应商: 海外现货
标准整包数: 1000
PANASONIC 铝电解电容 EEUFR1A681B

EEUFR1A681B概述

    # 铝电解电容器(径向引线型)技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的被动元件,能够提供大容量和低成本的储能解决方案。本文所介绍的产品为径向引线型铝电解电容器,由FM系列演变而来,具备低ESR(等效串联电阻)的特点。其主要功能是在电路中储存电荷,提供稳定的电压,并吸收瞬态电压尖峰。这类电容器适用于消费电子产品、计算机、通信设备、汽车电子等多个领域。

    技术参数


    以下是该型号铝电解电容器的主要技术规格:
    - 温度范围: -40°C 至 +105°C
    - 额定电压: 6.3VDC 至 100VDC
    - 容值范围: 4.7μF 至 8200μF
    - 容差: ±20%
    - 漏电流: ≤ 0.01CV (μA)
    - 损耗因子 (tan δ):
    - 6.3VDC: 0.22
    - 10VDC: 0.19
    - 16VDC: 0.16
    - 25VDC: 0.14
    - 35VDC: 0.12
    - 50VDC: 0.10
    - 63VDC: 0.09
    - 100VDC: 0.08
    - 使用寿命: 最长可达10000小时
    - 尺寸: 长度L和直径0D的规格请参考具体型号表
    - 端子类型: 径向引线

    产品特点和优势


    - 低ESR: 确保更好的电气性能和稳定性。
    - 耐久性: 在105°C条件下可连续运行10000小时。
    - 符合RoHS标准: 环保且安全。
    - 制造国: 马来西亚生产。

    应用案例和使用建议


    该电容器适用于多种场景,如电源管理、滤波、耦合和旁路。在高容量需求和成本敏感的应用场合表现尤为出色。例如,在电源管理模块中,可以用来稳定输出电压,减少波动。在音频设备中,可以用于耦合和隔直。为了优化其性能,建议根据具体应用场景选择合适的型号,尤其是要考虑工作温度和电压等级。
    使用建议
    - 电源管理模块: 在负载变化较大时,选用更高容值和更宽工作温度范围的电容器。
    - 音频设备: 选择较低ESR值的电容器以减少失真。
    - 通信设备: 考虑使用更高额定电压的型号以适应瞬态电压的影响。

    兼容性和支持


    此款电容器具有良好的兼容性,可与大多数常规电子设备配合使用。厂商提供了详细的技术支持和维护服务,如有疑问可通过官方渠道联系获取帮助。此外,产品符合RoHS标准,保证环保无害。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查工作电压是否超过额定电压;检查是否存在过热现象。 |
    | 容值偏离预期 | 检查工作环境温度是否超出了容许范围;确认是否按照正确的方法测量容值。 |
    | 电容器爆裂 | 立即断开电源,确保散热良好;检查电容器是否安装不当。 |

    总结和推荐


    综上所述,这款铝电解电容器以其卓越的耐久性、低ESR和广泛的工作温度范围,在众多应用场景中表现出色。其适用于广泛的消费电子产品和工业控制领域,是一款值得信赖的选择。推荐在需要高性能和可靠性的电子设备中使用。在购买和使用前,请务必咨询工厂以获取最新的技术规格。

EEUFR1A681B参数

参数
电容值 680μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 6000h@ 105°C
纹波电流 712.5mA@ 120Hz,950mA@ 100kHz
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

EEUFR1A681B厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEUFR1A681B数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEUFR1A681B EEUFR1A681B数据手册

EEUFR1A681B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1721 ¥ 1.4538
5000+ $ 0.1551 ¥ 1.3104
10000+ $ 0.1523 ¥ 1.287
库存: 2850
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 1453.8
