ECA-1HM222

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 2.2mF 50V ±20% 2000h@ 85°C 1.3A@ 120Hz,2.21A@ 10kHz 通孔安装 16mm*31.5mm*33.5mm
供应商型号: TU-ECA-1HM222
供应商: 海外现货
标准整包数: 100

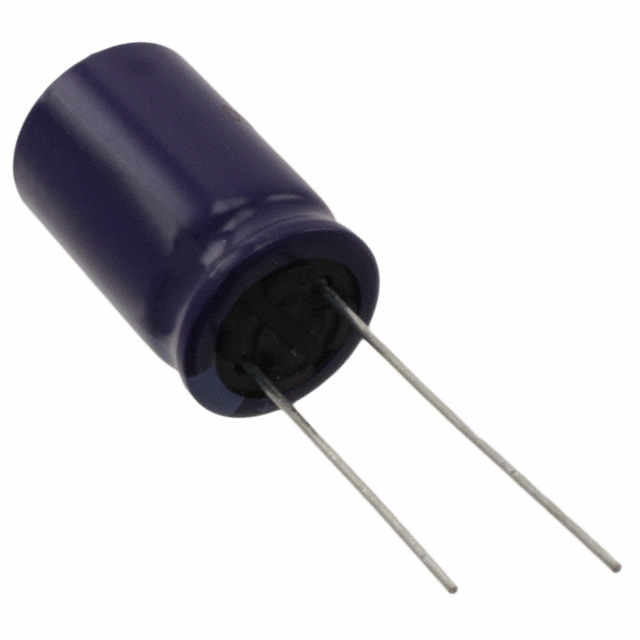

PANASONIC 铝电解电容 ECA-1HM222

ECA-1HM222概述

    铝电解电容器(径向引线型)

    产品简介


    铝电解电容器是电子电路中最常用的电容器之一,具有高容量和低价格的优势。该款径向引线型铝电解电容器设计用于工业、消费电子、通信设备等多个领域,可满足各种高低温、高电压及大电流的应用需求。

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -40°C 至 +85°C |
    | 耐压范围 | 6.3 V 到 100 V |
    | 容量范围 | 2.2 μF 至 22000 μF |
    | 容差 | ±20% |
    | 最大纹波电流(120 Hz, +85°C) | 视具体型号而定 |
    | 失效因子(tan δ) | 120 Hz, +20°C 时 ≤ 150% 初始值 |
    | 漏电流 | 在+85°C 下存储1000小时后,泄漏电流小于0.01 CV 或 3μA (以较大者为准) |
    | 额定寿命 | 85°C下耐久时间为2000小时 |
    | 尺寸规格 | 见附录表格 |

    产品特点和优势


    1. 小尺寸:相较于其他系列,此款电容器体积更小,节省空间。
    2. 广泛的工作范围:可以在广泛的温度范围内稳定运行,适合于极端环境条件下的应用。
    3. 良好的失效因子(tan δ):保证了电容器即使在极端条件下也能保持较低的损耗。
    4. 无铅(RoHS)合规:符合RoHS标准,环保安全。

    应用案例和使用建议


    该电容器广泛应用于工业自动化设备、通信基础设施、家用电器等领域。例如,在电力转换器和稳压电源中,它们被用来储存和释放电能。对于特定应用,如频率高达120Hz的逆变器中,可能需要选择最大纹波电流更高的型号以确保电容器可以处理更大的波动电流。
    使用建议:
    - 根据实际应用需求选择合适的额定电压和容量;
    - 注意环境温度变化对电容器性能的影响;
    - 确保足够的散热措施以延长使用寿命。

    兼容性和支持


    这款铝电解电容器可以与多种电子元件配套使用,尤其适用于需要大容量和较高电压的产品中。制造商提供全面的技术支持和服务,包括但不限于安装指导、使用建议和售后维修服务。

    常见问题与解决方案


    1. 电容器出现过热现象:
    - 解决方法:检查周围环境温度是否过高,必要时添加散热片或采用空气冷却系统。

    2. 电容器漏电流异常:
    - 解决方法:确认电容器是否存储时间过长或已超出使用期限,若未超过使用期限,则需检查是否连接正确,是否存在短路。
    3. 纹波电流过大导致损坏:
    - 解决方法:更换额定纹波电流更高的电容器型号。

    总结和推荐


    综上所述,此款径向引线型铝电解电容器具备体积小巧、适用范围广、稳定性好等显著优点,特别适合工业控制、家电等领域使用。对于追求性价比与可靠性的项目,强烈推荐选用此类电容器。
    尽管如此,在选择之前请务必咨询工厂获取最新的技术规格信息,确保选购到符合具体应用需求的产品。

ECA-1HM222参数

参数
电容值 2.2mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.3A@ 120Hz,2.21A@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 16mm*31.5mm*33.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ECA-1HM222厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECA-1HM222数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC ECA-1HM222 ECA-1HM222数据手册

ECA-1HM222封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.641 ¥ 14.0307
库存: 13500
起订量: 300 增量: 100
交货地:
最小起订量为:100
合计: ¥ 1403.07
