EEU-FK1E472S

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 4.7mF 25V ±20% 5000h@ 105°C 2.28A@ 120Hz,2.85A@ 100 kHz 通孔安装 18mm*25mm*27mm
供应商型号: EEU-FK1E472S
供应商: Master
标准整包数: 100

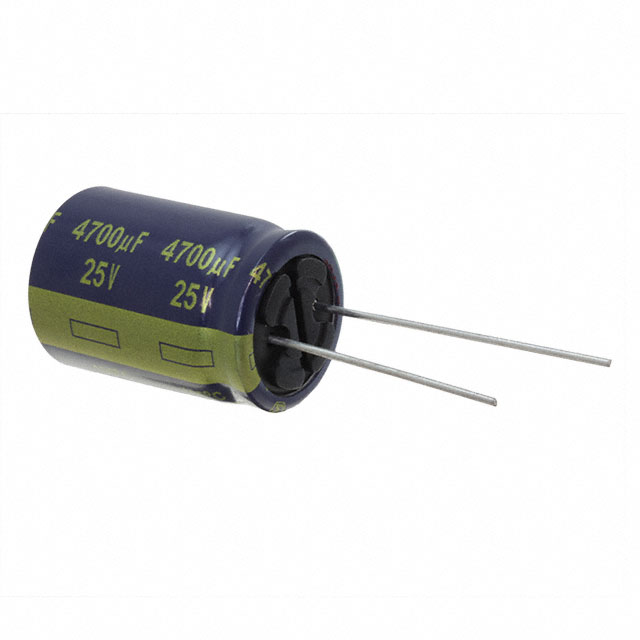

PANASONIC 铝电解电容 EEU-FK1E472S

EEU-FK1E472S概述

    铝电解电容器(径向引线型)技术手册

    1. 产品简介


    铝电解电容器(径向引线型)是适用于多种应用场合的重要电子元器件之一。它们以其出色的稳定性和可靠性而广受青睐,广泛应用于各种电子设备中,如电源、变频器、音频设备和计算机等领域。

    2. 技术参数


    - 尺寸规格:外壳尺寸范围为 8×11.5 mm 至 18×40 mm。
    - 额定电压:6.3 V.DC 至 35 V.DC。
    - 电容范围:180 µF 至 12000 µF。
    - 阻抗:在 100 kHz 条件下,阻抗范围为 0.014 Ω 至 0.090 Ω。
    - 纹波电流:在 105°C 温度条件下,纹波电流范围为 630 mA r.m.s 至 3010 mA r.m.s。
    - 工作温度范围:-55°C 至 +105°C。
    - 耐久性:在 +105°C 下工作 3000 小时至 5000 小时后,电容变化不超过初始值的±20%,损耗因数不超过初始限值的200%。

    3. 产品特点和优势


    - 低阻抗:比FC系列降低10%至30%。
    - 小型化:比FC系列小30%至40%。
    - 高耐久性:满足AEC-Q200标准。
    - 环保:符合RoHS标准。

    4. 应用案例和使用建议


    - 电源:适用于开关电源设计,保证电路稳定性。
    - 音频设备:用于滤波和去耦合,减少噪声。
    - 变频器:帮助稳定直流侧电容,提高转换效率。
    使用建议:
    - 在设计电路时,确保选用的电容器型号能够承受最大工作条件下的纹波电流和额定电压。
    - 考虑散热问题,特别是高功率应用,需要适当增加散热措施。

    5. 兼容性和支持


    该系列产品与多种电子设备兼容,适用范围广泛。如有技术支持需求,请联系厂家获取最新的技术资料和支持服务。

    6. 常见问题与解决方案


    - 问题1:如何判断电容器是否达到寿命极限?
    - 解答:定期检测电容器的电容值和损耗因数,如果超出规格限值,则可能需要更换。

    - 问题2:如何处理高温环境下电容器性能下降的问题?
    - 解答:尽量降低环境温度,或者选择更高温度等级的电容器型号。

    7. 总结和推荐


    这款铝电解电容器(径向引线型)具有优异的性能表现和广泛的应用领域,尤其适合于高要求的设计环境。综合其耐用性、小型化及环保特性,推荐在电源、音频、变频器等应用场景中使用。对于需要高性能、高可靠性的项目,建议优先考虑此产品。

EEU-FK1E472S参数

参数
电容值 4.7mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 2.28A@ 120Hz,2.85A@ 100 kHz
工作寿命 5000h@ 105°C
长*宽*高 18mm*25mm*27mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EEU-FK1E472S厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-FK1E472S数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-FK1E472S EEU-FK1E472S数据手册
