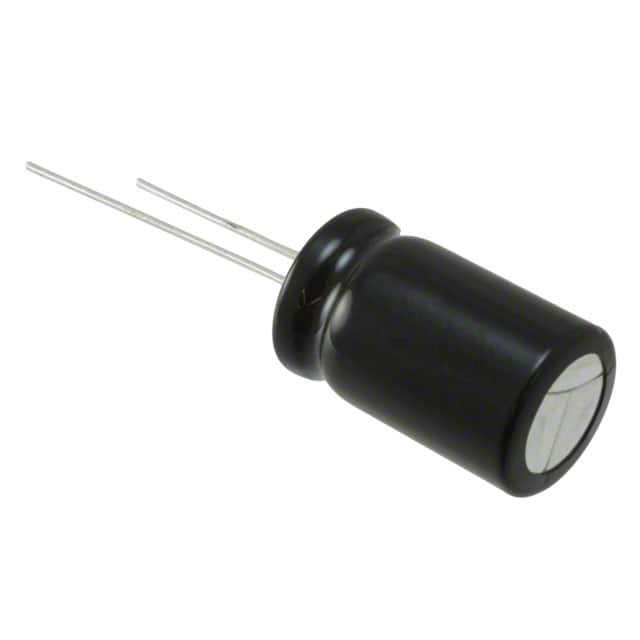

EEUHD1C332B

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 3.3mF 16V ±20% 2000h@ 105°C 1.17A@ 120Hz,1.346A@ 100 kHz 通孔安装 12.5mm*20mm*22mm
供应商型号:
供应商:
标准整包数: 0
PANASONIC 铝电解电容 EEUHD1C332B

EEUHD1C332B概述


    产品简介


    铝电解电容器/HD系列是一款广泛应用于电子设备中的关键组件,以其小体积和高容量为特点。这类电容器主要用于直流电源滤波、耦合、旁路和信号处理等领域。它们在消费电子产品、工业控制设备、通信系统以及汽车电子等领域均有广泛应用。

    技术参数


    - 尺寸范围:直径φ5至φ8毫米
    - 额定电压:10 V.DC 至 50 V.DC
    - 标称电容:0.1 µF 至 22000 µF
    - 电容公差:±20%
    - 耐温范围:–55 °C 至 +105 °C
    - DC漏电流:I < 0.01 CV 或 3 µA(以较大者为准)
    - 温度系数:请参见附录标准产品列表
    - 耐久性测试:在DC电压和+105 °C±2 °C下施加纹波电流值后,经1000小时(φ5至φ8)或2000小时(φ10至φ18)的测试,符合以下限值
    - 电容变化:初始测量值的±20%
    - tanδ:<初始规范值的200%
    - DC漏电流:<初始规范值

    产品特点和优势


    - 耐久性强:可以在高温环境下持续运行长达2000小时
    - 小型化:在保持高性能的同时实现更小的封装
    - 环保合规:RoHS指令符合要求
    - 高可靠性:经过严格的耐久性测试,确保长期稳定运行

    应用案例和使用建议


    这些电容器常用于直流电源滤波器中,以减少电源噪声并稳定输出电压。例如,在开关电源设计中,可以将这些电容器连接到输出端以提高电源质量。使用建议包括在选择电容器时考虑工作温度和额定电压,确保其满足特定应用的需求。此外,由于其较高的耐温范围,适用于极端环境下的工业应用。

    兼容性和支持


    铝电解电容器/HD系列支持不同引脚间距(B=5 mm, 7.5 mm, H=2.5 mm),并且有多种包装选项,适合各种应用场景。制造商提供详尽的技术支持和售后服务,包括使用说明和技术咨询。

    常见问题与解决方案


    - Q: 电容器漏电流过大?
    - A: 检查安装环境温度是否超出规范范围,如果温度过高,则需更换更高耐温等级的产品。

    - Q: 电容器容量不稳定?
    - A: 确认是否正确按照制造商推荐的工作条件进行操作。如有必要,更换新的电容器以确保稳定性。

    总结和推荐


    铝电解电容器/HD系列在性能和可靠性方面表现卓越,特别适用于需要在高温环境中稳定工作的应用。它们的小型化设计和高容量特性使其在市场上具有很强的竞争力。因此,我们强烈推荐在需要高效能电容器的应用中选用此系列产品。

EEUHD1C332B参数

参数
电容值 3.3mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 1.17A@ 120Hz,1.346A@ 100 kHz
长*宽*高 12.5mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装
