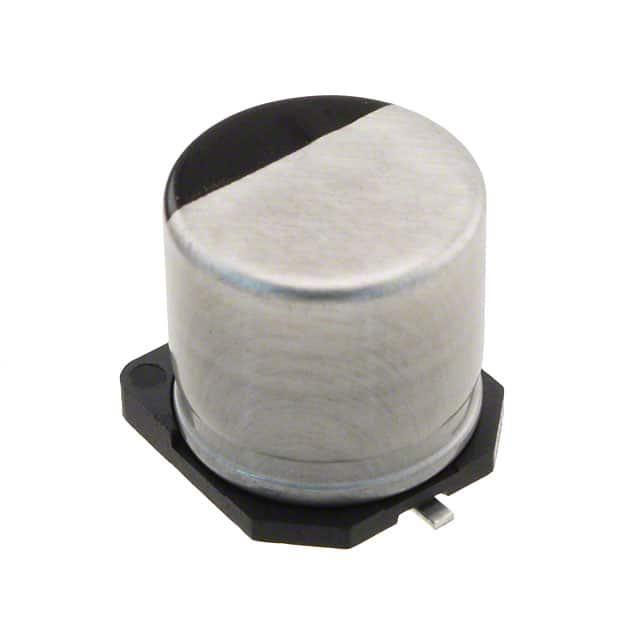

EEETP1V242M

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 2.4mF 35V ±20% 32mΩ@ 100kHz 4000h@ 125°C 2.4375A@ 120Hz,3.25A@ 100 kHz 贴片安装 19mm*19mm*22mm
供应商型号: EEETP1V242M
供应商: 国内现货
标准整包数: 75
PANASONIC 铝电解电容 EEETP1V242M

EEETP1V242M概述

    铝电解电容器产品技术手册

    1. 产品简介


    铝电解电容器是一种广泛应用于各类电子设备中的被动元件,主要用于存储电荷、平滑电压和滤波噪声等功能。本产品特别适用于电源管理、逆变器和其他需要高耐压、大容量电容的应用场合。铝电解电容器具有较高的额定电压范围(25 V.DC 到 80 V.DC),以及广泛的温度适应能力(-55°C 至 +125°C)。

    2. 技术参数


    - 额定电压:25 V.DC 至 80 V.DC
    - 电容范围:390 μF 至 3300 μF
    - 耐热寿命:125°C 时 4000 小时(J16, K16 尺寸为 3000 小时)
    - 最大纹波电流:见频率校正因子表
    - ESR:见频率校正因子表
    - 容差:±20%(120 Hz / +20°C)
    - 泄露电流:≤ 0.01 CV(μA)(2分钟后)
    - 损耗因子:见附录特性列表
    - 尺寸:详见表内尺寸代码
    - 振动防护:30G 满足标准,可选配
    - AEC-Q200认证

    3. 产品特点和优势


    - 高纹波电流:最高可达普通系列的 2 到 5 倍
    - 低ESR:比普通系列低 40% 到 70%
    - 大电容:最高可达普通系列的 80%
    - RoHS合规
    - 符合AEC-Q200认证标准
    - 良好的温度适应性:宽广的工作温度范围 -55°C 至 +125°C
    - 优秀的振动防护性能:可选配30G振动防护,满足严苛应用需求

    4. 应用案例和使用建议


    - 应用示例:广泛应用于逆变器、开关电源、计算机电源等场合。
    - 使用建议:
    - 确保焊点强度,特别是在较大尺寸的电容安装时。
    - 高温环境需考虑散热设计,避免过热。
    - 选型时需考虑振动防护需求,对于振动敏感的应用场景可选择振动防护版本。


    5. 兼容性和支持


    - 兼容性:与主流SMD生产线兼容,具体兼容性需根据实际生产情况确认。
    - 支持服务:提供技术咨询和技术支持服务,确保客户应用顺利进行。

    6. 常见问题与解决方案


    - 问题1:电容器发热
    - 解决方案:检查焊接质量,确保良好的热传导;适当增加散热片。
    - 问题2:电容器失效
    - 解决方案:确认工作电压不超过额定值;确保良好的散热设计。

    7. 总结和推荐


    综上所述,该铝电解电容器凭借其优异的性能、广泛的适用性和可靠的设计,在各类电源管理和逆变器应用中表现出色。特别适合需要高可靠性、高温适应性和良好振动防护性能的应用场合。强烈推荐此系列产品用于高性能要求的应用环境中。
    该技术手册提供的信息涵盖了铝电解电容器的基本特性和使用指导,有助于用户更好地理解和使用此类产品。请在实际应用中结合具体情况进一步了解和验证。

EEETP1V242M参数

参数
电容值 2.4mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 32mΩ@ 100kHz
工作寿命 4000h@ 125°C
纹波电流 2.4375A@ 120Hz,3.25A@ 100 kHz
长*宽*高 19mm*19mm*22mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEETP1V242M厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEETP1V242M数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEETP1V242M EEETP1V242M数据手册

EEETP1V242M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 1.5817 ¥ 13.207
750+ $ 1.5342 ¥ 12.8107
库存: 75
起订量: 75 增量: 75
交货地:
最小起订量为:75
合计: ¥ 990.52
直接购买
加入购物车
