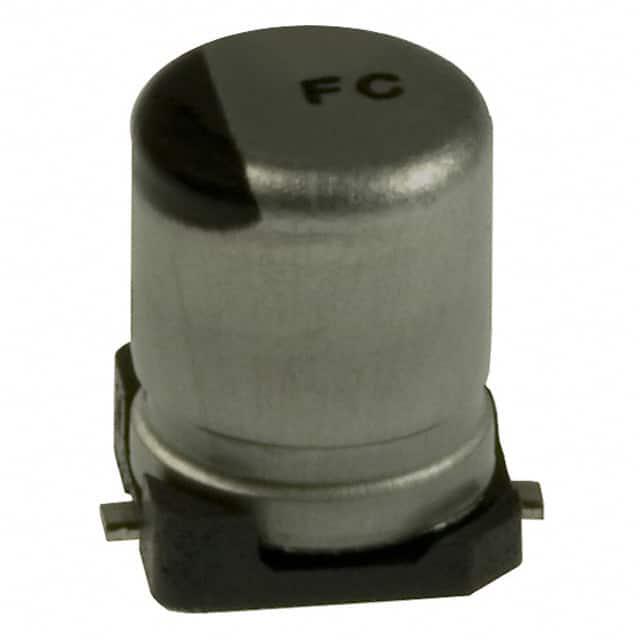

EEV-FC0J220R

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 22μF 6.3V ±20% 1000h@ 105°C 45mA@ 120Hz,60mA@ 100kHz 贴片安装 4.3mm*4.3mm*5.4mm
供应商型号: PCE3090CT-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 铝电解电容 EEV-FC0J220R

EEV-FC0J220R概述

    # 铝电解电容器(FC系列)技术手册

    产品简介


    铝电解电容器(FC系列)是一种广泛应用在各种电子设备中的电容器,尤其适合需要高可靠性、稳定性和良好温度特性的应用场合。该产品具有多种规格,适用于工业控制、消费电子、通讯设备及汽车电子等领域。其核心功能是存储和释放电能,并能在电路中起到滤波、耦合和旁路的作用。

    技术参数


    | 参数 | 规格 |

    | 温度范围 | -40°C 至 +105°C |
    | 额定工作电压 | 6.3 V.DC 至 50 V.DC |
    | 标称容量范围 | 1 μF 至 1500 μF |
    | 容量容差 | ±20% (120 Hz/+20°C) |
    | 直流漏电流 | I < 0.01 CV 或 3 μA (两分钟内,取较大值) |
    | tan δ | 请参考标准产品列表 |
    | 阻抗比 | 阻抗比(120 Hz):+20°C 至 -25°C:2,至 -40°C:3 |
    | 耐久性 | 在 +105°C 下施加额定电压 1000 小时后,容量变化不超过 ±20%,tan δ 不超过初始值的 200% |
    | 储存寿命 | 在 +105°C 下储存 1000 小时后,需符合耐久性要求 |
    | 焊接热阻 | 热冲击后,容量变化不超过 ±10%,tan δ 不超过初始值 |

    产品特点和优势


    特点
    - 高耐温:能够在高达 105°C 的环境下运行。
    - 低阻抗:HA 系列的阻抗仅为一半,适用于高频应用。
    - 震动防护:可根据需求提供抗震版本。
    - 符合标准:通过 AEC-Q200 认证,并符合 RoHS 指令。
    - 表面贴装型:适用于自动化生产流程。
    优势
    - 高可靠性:在极端条件下表现出色,确保长时间稳定运行。
    - 低阻抗:优化电容性能,减少能量损耗。
    - 抗震:适用于有振动的应用环境,提高使用寿命。
    - 认证:符合行业标准,满足多领域应用需求。

    应用案例和使用建议


    应用场景
    铝电解电容器 FC 系列广泛应用于电源管理、电机驱动、LED 照明、汽车电子、家用电器等领域。特别是在要求高频响应和低阻抗的电路设计中,其优越的性能表现尤为明显。
    使用建议
    - 选型建议:根据实际应用的电压和容量需求选择合适的型号。
    - 安装建议:表面贴装型产品应遵循标准焊接工艺,确保良好接触和散热。
    - 维护建议:避免高温环境长时间运行,定期检查以确保安全可靠。

    兼容性和支持


    铝电解电容器 FC 系列具备良好的兼容性,能够与主流 PCB 板材和焊接工艺配合使用。制造商提供全面的技术支持,包括样品测试、定制开发和技术咨询等服务。

    常见问题与解决方案


    问题1:焊接过程中出现破裂或损坏
    解决方案:确保焊接过程温度和时间控制在规范范围内,采用适当的焊接参数。
    问题2:电容器容量和tanδ超出预期范围
    解决方案:检查工作环境温度,若超出正常工作范围,请调整使用条件。
    问题3:在高频率下性能不稳定
    解决方案:选择高频率性能更佳的产品型号,或者增加额外的去耦电容以改善整体稳定性。

    总结和推荐


    综上所述,铝电解电容器(FC系列)凭借其高可靠性、低阻抗和优秀的温度特性,在众多应用领域中表现出色。其抗震版本特别适合于振动较大的环境,进一步提升了产品在工业和汽车领域的适用性。因此,我们强烈推荐使用铝电解电容器(FC系列),并期待它为您的项目带来卓越的性能表现。

EEV-FC0J220R参数

参数
电容值 22μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 45mA@ 120Hz,60mA@ 100kHz
长*宽*高 4.3mm*4.3mm*5.4mm
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

EEV-FC0J220R厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEV-FC0J220R数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEV-FC0J220R EEV-FC0J220R数据手册

EEV-FC0J220R封装设计

查看详情并下载
Symbol
Footprint
3D Model
