首页  >  产品百科  >  EEU-FM1H220

EEU-FM1H220

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 22μF 50V ±20% 2000h@ 105°C 137.5mA@ 120Hz,250mA@ 100kHz 插件,D5xL11mm 通孔安装 5mm*11mm*12.5mm
供应商型号: M-EEU-FM1H220
供应商: Future
标准整包数: 1

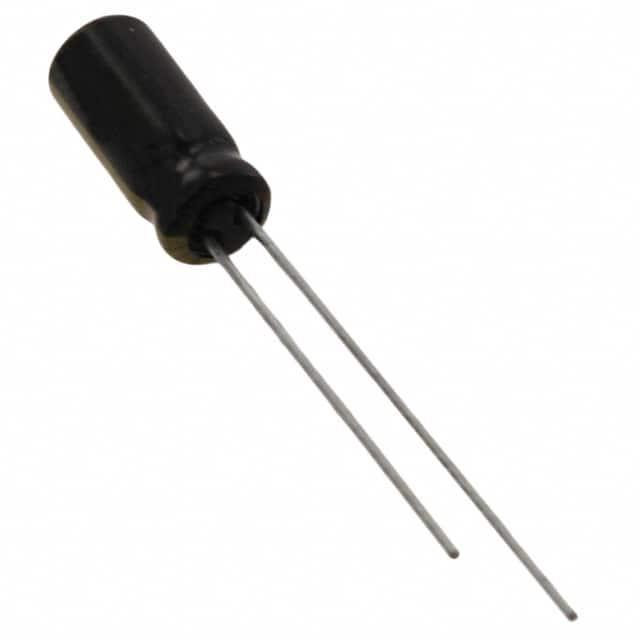

PANASONIC 铝电解电容 EEU-FM1H220

EEU-FM1H220概述

    Aluminum Electrolytic Capacitors (Radial Lead Type)

    产品简介


    铝电解电容器是一种广泛应用于音频/视频设备、家用电器、计算机和其他办公设备、光学设备及测量仪器中的关键电子元件。这些电容器以其高容量和相对低的成本,在许多电子电路中发挥着重要作用。

    技术参数


    - 使用寿命:在105℃条件下,其寿命范围从2000小时到7000小时不等。
    - 低阻抗:相比FC系列,其阻抗降低了40%至70%。
    - RoHS合规性:符合RoHS标准。
    - 电容值范围:22 μF 至 6800 μF。
    - 额定电压范围:6.3 V 至 50 V。
    - 温度范围:-40 ℃ 至 +105 ℃。
    - 电容容差:±20%(120 Hz / +20℃)。
    - 泄漏电流:在直流电压和+105℃下,泄漏电流值保持在初始限值内。
    - 纹波电流:最高可达100kHz。
    - 尺寸规格:直径(øD)从5.0mm至12.5mm不等;长度(L)从5.0mm至35.0mm不等。

    产品特点和优势


    1. 低阻抗设计:显著降低整体电路中的能量损失,提高效率。
    2. 高温耐受能力:能够在高达105℃的环境下稳定运行,适合高温应用场合。
    3. 长寿命:在极端工作条件下具有优异的耐用性,寿命长达7000小时。
    4. RoHS合规:确保环保要求,适用于需要满足环保标准的应用。

    应用案例和使用建议


    这些电容器常用于音频/视频设备、家用电器等场景中。建议在设计和安装过程中考虑环境因素,确保它们在合适的条件下工作。特别是在高湿、高腐蚀气体环境中使用时,可能需要额外防护措施以延长使用寿命。

    兼容性和支持


    产品具有广泛的适用性,与多种类型的设备和组件相兼容。厂家提供技术支持和保修服务,确保客户能够获得最佳体验。

    常见问题与解决方案


    1. Q:电容器出现漏电现象?
    - A:检查电路是否存在过载或短路,确保使用符合要求的额定电压。

    2. Q:电容器寿命短?
    - A:考虑是否在高温环境下长时间运行,适当降温措施可能有助于延长使用寿命。
    3. Q:电容器纹波电流过高?
    - A:确认所选电容器的额定纹波电流值与实际需求相符。

    总结和推荐


    综上所述,这款铝电解电容器具备低阻抗、高耐温、长寿命等优点,适用于多种应用环境。然而,考虑到电容器在极端条件下的表现可能受限,强烈建议在正式应用前进行充分的测试。此外,由于技术规范可能存在变更,购买前请务必向工厂确认最新规格。总体而言,这是一款值得推荐的产品,特别是对于那些寻求可靠性能的项目。

EEU-FM1H220参数

参数
电容值 22μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 137.5mA@ 120Hz,250mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 5mm*11mm*12.5mm
通用封装 插件,D5xL11mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

EEU-FM1H220厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-FM1H220数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-FM1H220 EEU-FM1H220数据手册

EEU-FM1H220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.0641 ¥ 0.5413
400+ $ 0.0598 ¥ 0.5056
1500+ $ 0.058 ¥ 0.4898
4000+ $ 0.0565 ¥ 0.4778
15000+ $ 0.0534 ¥ 0.4508
库存: 259
起订量: 231 增量: 200
交货地:
最小起订量为:150
合计: ¥ 81.19
直接购买
加入购物车
