EEU-EB1E470S

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 47μF 25V ±20% 5000h@ 105°C 55mA@ 120Hz,71.5mA@ 100kHz 通孔安装 5mm*11mm*12mm
供应商型号: EEU-EB1E470S
供应商: Master
标准整包数: 400

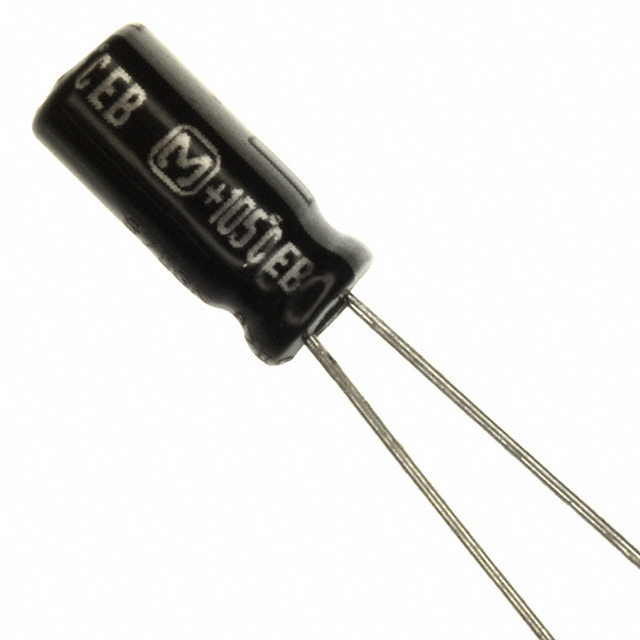

PANASONIC 铝电解电容 EEU-EB1E470S

EEU-EB1E470S概述

    铝电解电容器(EB系列)技术手册

    产品简介


    铝电解电容器(EB系列)是现代电子电路中的重要组件之一。它主要用于直流电源滤波、交流耦合、信号耦合等领域。这类电容器具有大容量、低成本的优势,适用于各种消费电子产品、工业控制系统及通信设备。

    技术参数


    - 工作温度范围: -40°C 到 +105°C
    - 额定电压范围: 10V DC 至 63V DC;160V DC 至 450V DC
    - 标称电容范围: 2.2 μF 至 3300 μF
    - 电容容差: ±20%(120 Hz / +20°C)
    - 直流漏电流: I < 0.01 CV 或 3 μA(在 +20°C 时施加额定工作电压后 2 分钟)
    - 耐久性:
    - 10V至63V DC: 持续5000小时至10000小时
    - 160V至450V DC: 持续5000小时
    - 损耗角正切 (tan δ): 请参考附带的标准产品列表

    产品特点和优势


    1. 高温耐受性: 能够在+105°C环境下工作5000小时至10000小时。
    2. 高纹波电流能力: 能处理高频和高纹波电流。
    3. RoHS指令合规: 符合欧盟环保标准,安全可靠。
    4. 多种规格选择: 提供多种电容值和电压等级,以适应不同的应用需求。

    应用案例和使用建议


    - 消费电子: 如电视、音响系统等,适用于电源滤波。
    - 工业控制: 在需要稳定电源的应用中,如电机驱动、PLC等。
    - 通信设备: 用于滤波和能量储存。
    使用建议:
    - 环境温度: 使用过程中要确保温度不超过规定范围,避免长时间高温运行导致寿命缩短。
    - 纹波电流: 注意监测纹波电流,避免超过额定值。

    兼容性和支持


    这些电容器与其他电子元器件兼容性良好,可以在各类电路板上直接替换使用。厂商提供全面的技术支持,包括安装指导、故障排除和产品维护服务。

    常见问题与解决方案


    1. 问题: 温度过低导致启动困难
    - 解决方案: 使用加热装置,确保电容器达到工作温度后再启动。
    2. 问题: 纹波电流过大导致电容器损坏
    - 解决方案: 安装限流电阻或电感器,减小纹波电流。

    总结和推荐


    铝电解电容器(EB系列)以其宽泛的工作温度范围、高温耐受性和高纹波电流处理能力成为电子电路中不可或缺的组件。其卓越的品质和广泛的适用性使其在市场上具备很强的竞争力。我们强烈推荐此系列产品用于各类电子设备中,特别是在要求较高稳定性的应用场合。
    如需进一步技术支持或购买信息,请联系相关厂商。

EEU-EB1E470S参数

参数
电容值 47μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 55mA@ 120Hz,71.5mA@ 100kHz
长*宽*高 5mm*11mm*12mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,袋装

EEU-EB1E470S厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-EB1E470S数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-EB1E470S EEU-EB1E470S数据手册

EEU-EB1E470S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.0621 ¥ 0.526
2600+ $ 0.0567 ¥ 0.4713
7600+ $ 0.0564 ¥ 0.4686
25000+ $ 0.0542 ¥ 0.4441
50000+ $ 0.054 ¥ 0.4423
100000+ $ 0.0537 ¥ 0.4397
150000+ $ 0.0535 ¥ 0.438
250000+ $ 0.0535 ¥ 0.438
库存: 27800
起订量: 400 增量: 0
交货地:
最小起订量为:400
合计: ¥ 210.4
