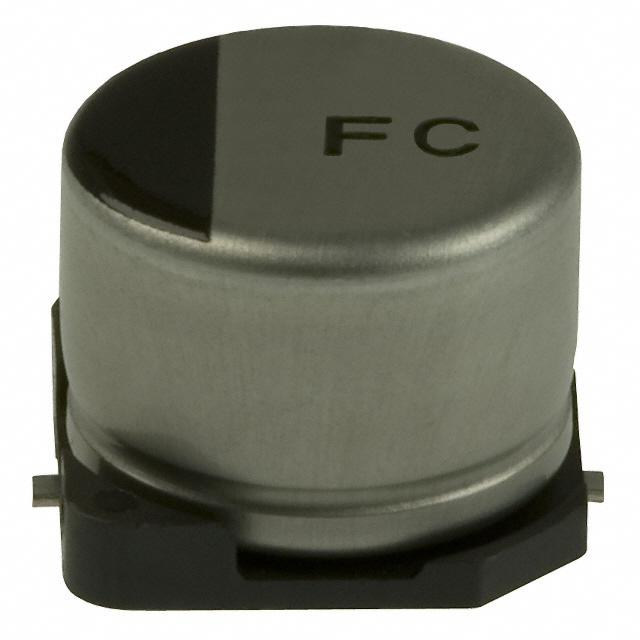

EEV-FC1H220P

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 22μF 50V ±20% 1000h@ 105°C 120mA@ 100kHz,90mA@ 120Hz 贴片安装 8.3mm*8.3mm*6.2mm
供应商型号: CEI-EEV-FC1H220P
供应商: 海外现货
标准整包数: 1
PANASONIC 铝电解电容 EEV-FC1H220P

EEV-FC1H220P概述

    铝电解电容器 (FC系列)

    产品简介


    铝电解电容器(FC系列)是一种广泛应用于电子设备中的关键组件。这类电容器具有高容量、低阻抗、耐高温等特点,适用于多种应用场合,包括但不限于消费电子产品、汽车电子、工业控制设备以及通信基础设施。铝电解电容器通过存储和释放电荷来稳定电路电压,是确保设备正常运行的重要元件之一。

    技术参数


    | 参数 | 值 |

    | 工作温度范围 | -40°C 至 +105°C |
    | 额定工作电压 | 6.3 VDC 至 50 VDC |
    | 标称容量范围 | 1 μF 至 1500 μF |
    | 容量公差 | ±20% |
    | 直流漏电流 | <0.01CV 或 3 μA (两者较大者) |
    | 阻抗比 | 频率 120 Hz |
    | 温度为-25°C时阻抗 / 温度为+20°C时阻抗 | 2 |
    | 温度为-40°C时阻抗 / 温度为+20°C时阻抗 | 3 |
    | 耐久性测试后容量变化 | ±20% 初始值 |
    | 耐久性测试后损耗角正切 | <200% 初始值 |

    产品特点和优势


    - 耐久性: 在105°C环境下工作1000小时后仍能保持原有性能。
    - 低阻抗: 较低的工作阻抗使其适合高频应用。
    - 振动保护: 可根据需求提供振动保护型产品。
    - AEC-Q200认证: 符合汽车电子标准。
    - 无铅产品: 符合RoHS标准。

    应用案例和使用建议


    铝电解电容器广泛应用于需要稳定电压的场景。例如,在消费电子设备中,这些电容器用于电源管理,确保电路在各种条件下都能平稳运行。对于设计工程师来说,选择合适的电容器需考虑工作电压、容量及封装尺寸等因素。建议在设计阶段详细研究具体应用的需求,并选择合适的产品规格。

    兼容性和支持


    FC系列铝电解电容器可与其他标准电子元件无缝集成。制造商提供详尽的技术支持和维护服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 漏电流过大
    - 解决方案:检查电容器的工作电压是否超过额定值,确保安装符合规范。
    2. 容量不稳定
    - 解决方案:确认所选电容器是否满足应用要求,注意容量和耐温等级的选择。
    3. 焊接后出现故障
    - 解决方案:参照制造商提供的焊接指南进行操作,确保焊接质量和后续稳定处理。

    总结和推荐


    综上所述,FC系列铝电解电容器凭借其出色的耐久性、低阻抗及良好的稳定性,在多种应用场景中表现出色。对于那些需要高性能电容器的应用,这款产品无疑是一个值得信赖的选择。无论是消费电子还是汽车电子领域,FC系列铝电解电容器均能提供可靠的解决方案。强烈推荐使用此款产品以提升整体系统性能。

EEV-FC1H220P参数

参数
电容值 22μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 120mA@ 100kHz,90mA@ 120Hz
长*宽*高 8.3mm*8.3mm*6.2mm
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

EEV-FC1H220P厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEV-FC1H220P数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEV-FC1H220P EEV-FC1H220P数据手册

EEV-FC1H220P封装设计

查看详情并下载
Symbol
Footprint
3D Model
