首页  >  产品百科  >  EEU-FR1V102

EEU-FR1V102

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 1mF 35V ±20% 10000h@ 105°C 1.95A@ 120Hz,2.6A@ 100kHz 插件,D12.5xL20mm 通孔安装 12.5mm*20mm*22mm
供应商型号: EEU-FR1V102
供应商: Avnet
标准整包数: 1

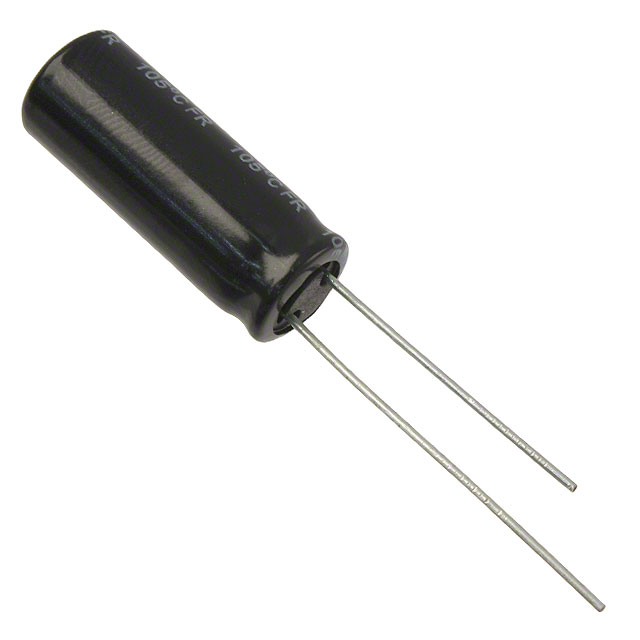

PANASONIC 铝电解电容 EEU-FR1V102

EEU-FR1V102概述

    电子元器件产品技术手册:FR-A系列铝电解电容器

    一、产品简介


    FR-A系列铝电解电容器是一种高性能电容器,主要用于多种电子设备中,如消费电子产品、家用电器、商业设备、办公设备、信息通信设备等。其主要功能在于存储和释放电能,具有良好的耐热性、低ESR(等效串联电阻)和长寿命的特点。本系列电容器采用马来西亚制造工艺,符合RoHS标准,确保环保和安全。

    二、技术参数


    - 工作温度范围:–40°C至+105°C
    - 额定电压范围:6.3V至100V
    - 耐久性:
    - 105°C条件下5000小时至10000小时
    - 容值范围:4.7μF至8200μF
    - 额定电压:6.3V至100V
    - 容差:±20%(120Hz/+20°C)
    - 漏电流:≤0.01CV (μA)(两分钟后)
    - 等效串联电阻(ESR):低ESR,同FM系列
    - 频率修正因子:
    - 100kHz下的值为0.85至1.00
    - 阻抗:在100kHz下为0.012Ω至0.620Ω
    - 纹波电流:在100kHz/105°C条件下的值为35mA至2988mA
    - 外形尺寸:多种规格可供选择,详细尺寸参见附表

    三、产品特点和优势


    1. 高耐久性:能够在高温环境下长时间稳定运行,特别适用于工业设备和家电等领域。
    2. 低ESR:保证电容器在高频工作时的稳定性,减少能量损失。
    3. RoHS合规:产品符合欧盟的RoHS标准,确保环保无害。
    4. 宽范围适用:适用于多种工作电压,且具备较大的容值范围,满足不同应用需求。

    四、应用案例和使用建议


    - 消费电子:手机充电器、电源适配器等,确保电路的稳定性和高效性。
    - 家用电器:冰箱、空调等大型家电,提高设备的整体效率。
    - 工业设备:工业控制设备、电动机驱动系统等,提供稳定的电能供应。
    使用建议:
    - 确保安装时电容器不受过度机械应力影响,以免损坏。
    - 使用前确认工作电压不超过电容器的额定值,避免过压损坏。
    - 高温环境下使用时注意散热,避免因温度过高导致电容器失效。

    五、兼容性和支持


    - 兼容性:本系列电容器与多种电子设备兼容,广泛应用于各类电子产品中。
    - 技术支持:制造商提供详尽的技术支持和售后服务,包括使用说明和技术咨询等。

    六、常见问题与解决方案


    1. 问:电容器的漏电流过大?
    - 答:检查安装环境是否符合规范,尤其是工作电压和温度范围。
    2. 问:电容器在高温环境下耐久性不足?
    - 答:确认是否超过了规定的105°C的工作温度范围,并采取适当的散热措施。
    3. 问:电容器在使用过程中出现异常声音?
    - 答:可能是因为安装不当或受到外部振动干扰,检查安装情况并调整固定方式。

    七、总结和推荐


    综上所述,FR-A系列铝电解电容器具有较高的耐久性和良好的性能,是多种电子设备的理想选择。其低ESR和宽电压范围使其在高频和大功率应用中表现出色。制造商提供了全面的技术支持,确保用户能够充分利用该产品的优势。因此,我们强烈推荐使用FR-A系列电容器。

EEU-FR1V102参数

参数
电容值 1mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.95A@ 120Hz,2.6A@ 100kHz
工作寿命 10000h@ 105°C
长*宽*高 12.5mm*20mm*22mm
通用封装 插件,D12.5xL20mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

EEU-FR1V102厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-FR1V102数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-FR1V102 EEU-FR1V102数据手册

EEU-FR1V102封装设计

查看详情并下载
Symbol
Footprint
3D Model
