EEV-HA1C221XP

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 220μF 16V ±20% 1000h@ 105°C 105mA@ 120Hz 贴片安装 6.6mm*6.6mm*7.7mm
供应商型号: CEI-EEV-HA1C221XP
供应商: 海外现货
标准整包数: 1

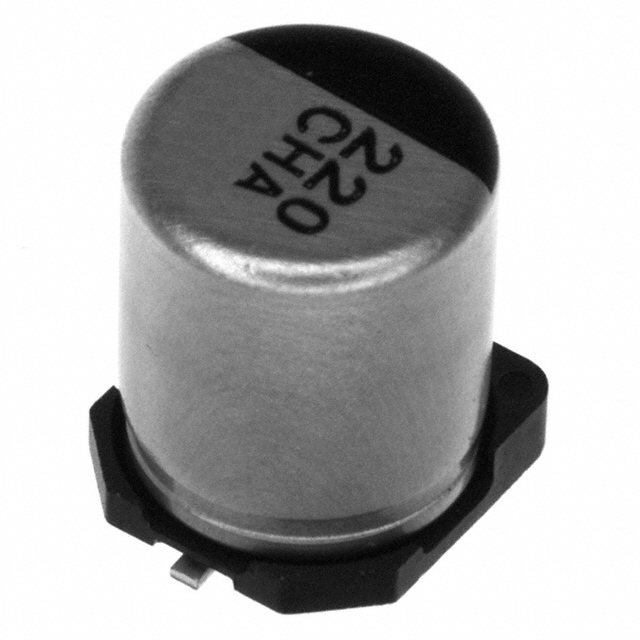

PANASONIC 铝电解电容 EEV-HA1C221XP

EEV-HA1C221XP概述


    产品简介


    本文将详细介绍一款名为“HA系列铝电解电容器”的电子元器件产品。HA系列铝电解电容器属于表面贴装型产品,具有长寿命的特点。这种电容器广泛应用于各种电子设备中,例如通信设备、汽车电子系统、电源管理和工业自动化等领域。

    技术参数


    HA系列铝电解电容器的主要技术参数如下:
    - 额定工作电压范围(W.V.Range):6.3V至100V DC
    - 标称电容范围(Nominal Cap.Range):0.1μF至1500μF
    - 容许温度范围(Operating Temp.Range):-40°C至+105°C
    - 容差(Capacitance Tolerance):±20%(120Hz/+20°C)
    - 直流泄漏电流(D.C. Leakage Current):I = 0.01 CV 或者 3μA(以较大值为准)
    - 使用寿命:在+105°C下连续工作1000小时(B~D尺寸),2000小时(E~G尺寸)

    产品特点和优势


    1. 长寿命:能够在105°C条件下持续工作1000小时以上,具有出色的耐高温性能。
    2. 紧凑设计:高度仅为5.5mm(对于直径为6.3mm的产品),适合空间有限的应用场合。
    3. 高可靠性:通过严格的测试和验证,确保长期稳定运行。
    4. 高容量范围:提供从0.1μF到1500μF的广泛电容选择,满足不同应用需求。

    应用案例和使用建议


    应用案例:该产品常用于需要高压、高可靠性的电源电路中。例如,在开关电源和稳压电源中作为滤波电容器使用。此外,在电机驱动电路和工业控制装置中也有广泛应用。
    使用建议:
    1. 在安装时需注意正负极性,避免反向连接。
    2. 高温环境下建议采用散热措施,如散热片或风冷方式。
    3. 长期存储前应进行预充电处理,以减少初次使用时的泄漏电流。

    兼容性和支持


    HA系列铝电解电容器在大多数情况下与标准电路板设计兼容。如果您需要更多的技术支持,包括定制化服务或特殊应用场景的咨询,可以随时联系厂家的技术支持团队。

    常见问题与解决方案


    1. 问:如何判断电容器是否损坏?
    - 答:可以通过测量电容值和直流泄漏电流来检查。如果测得的数值明显偏离正常范围,则可能已经损坏。
    2. 问:电容器在长时间存储后应该如何处理?
    - 答:建议先进行一次放电处理,然后再进行充电操作。这样可以避免因长时间未使用而导致的漏电现象。
    3. 问:如何正确焊接电容器?
    - 答:参考手册中的应用指南部分,遵循正确的焊接步骤和工艺要求,可以有效提高焊接质量和电容器的使用寿命。

    总结和推荐


    综上所述,HA系列铝电解电容器凭借其优秀的耐温性能、可靠的使用寿命以及广泛的电容范围,在众多应用场合中展现出卓越的表现。如果你正在寻找一款高性能的电容器来应对复杂的电力转换和滤波需求,HA系列是一个值得考虑的选择。总体而言,我们强烈推荐这款产品给需要高压、高可靠性电容器的用户。

EEV-HA1C221XP参数

参数
电容值 220μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 105mA@ 120Hz
长*宽*高 6.6mm*6.6mm*7.7mm
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

EEV-HA1C221XP厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEV-HA1C221XP数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEV-HA1C221XP EEV-HA1C221XP数据手册

EEV-HA1C221XP封装设计

查看详情并下载
Symbol
Footprint
3D Model
