首页  >  产品百科  >  63SXE56M

63SXE56M

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 56μF 63V ±20% 25mΩ 1000h@ 125°C 147.5mA@ 120Hz,2.95A@ 100 kHz 通孔安装 8mm(长度)*12mm(高度)
供应商型号: 3267554
供应商: 海外现货
标准整包数: 1

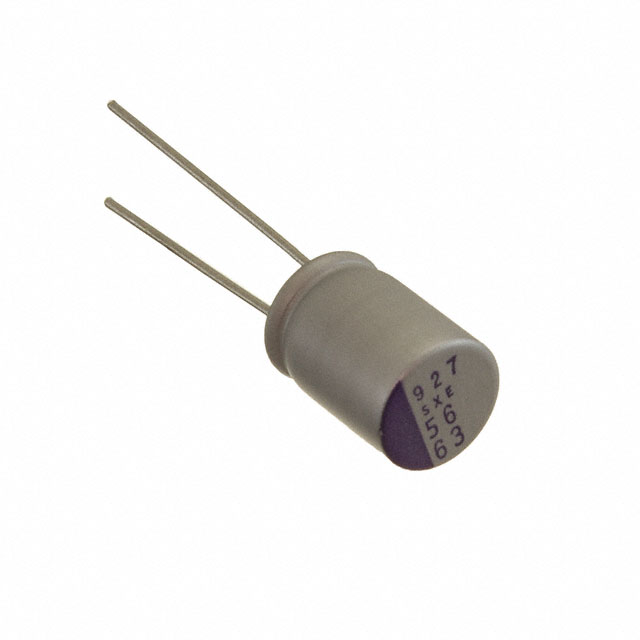

PANASONIC 铝电解电容 63SXE56M

63SXE56M概述

    Conductive Polymer Aluminum Solid Capacitors

    产品简介


    导电聚合物铝固体电容器是先进的电子元器件,适用于音频/视频设备、家用电器、计算机和其他办公设备、光学设备、测量设备等多种电子电路。这些电容器具有出色的稳定性和可靠性,特别适合对稳定性要求较高的应用场景。

    技术参数


    以下是该电容器的技术规格和性能参数:
    - 电压范围:63V至100V
    - 工作温度范围:-55°C 至 +125°C
    - 容许电压:最高可达100V
    - 容差:±20%(120Hz / +20°C)
    - 电容范围:18 μF 至 100 μF
    - ESR(等效串联电阻):最大值1100 mΩ
    - 阻尼因数(tan δ):最大值0.12(120Hz / +20°C)
    - 漏电流:符合初始限值
    - 抗湿热性能:湿度条件下耐受性能良好
    - RoHS合规性:无卤素

    产品特点和优势


    1. 超级高电压:能够承受高达100V的工作电压。
    2. 宽工作温度范围:可以在极端温度环境下稳定工作,适应-55°C 至 +125°C 的温度范围。
    3. 可靠性高:在高温和潮湿条件下具有良好的耐受性,保证了长寿命。
    4. 环保材料:符合RoHS指令和REACH法规,不含卤素和臭氧消耗化学物质。
    5. 高稳定性和低漏电流:出色的稳定性和较低的漏电流确保了长时间工作的可靠性和效率。

    应用案例和使用建议


    - 音频/视频设备:在音频/视频系统中,可以用于滤波、平滑和耦合等应用,提高音质。
    - 家用电器:适用于需要较高可靠性的家电产品,如冰箱、洗衣机等,确保设备稳定运行。
    - 工业控制设备:在工业控制系统中,用于电源滤波和保护电路,提高系统的稳定性和安全性。
    使用建议:
    1. 在设计电路时,应避免使用高阻抗电路或耦合电路,以减少漏电流的影响。
    2. 使用过程中,注意不要超过额定电压,以防过压损坏。
    3. 安装保护电路和冗余电路,以防止单一故障导致的危险情况。

    兼容性和支持


    - 该产品适用于标准PCB焊接工艺,不适用于流动焊接。
    - 供应商提供详细的产品规格和技术支持,可联系工厂获取最新技术规格。
    - 适用的包装方式包括袋装和带卷包装,具体数量和重量参见产品说明书。

    常见问题与解决方案


    1. 问题:电容器在某些情况下出现漏电流增大。
    - 解决方案:检查机械应力是否存在,并考虑重新施加电压。
    2. 问题:在快速充电和放电时电容器短路或漏电流过大。
    - 解决方案:建议安装保护电路,确保安全运行。
    3. 问题:电容器在高湿度环境中表现不佳。
    - 解决方案:保持电容器处于干燥环境中,或选择更适合潮湿环境的型号。

    总结和推荐


    综上所述,该导电聚合物铝固体电容器具有出色的电气特性和稳定性,非常适合于各种需要高性能电子元件的应用场合。它具备超高的工作电压和宽广的工作温度范围,符合环保要求。尽管在使用过程中需要注意一些潜在问题,但通过合理的使用和维护措施,可以最大限度地发挥其优势。因此,强烈推荐使用这款产品,特别是在需要高度稳定性和可靠性的应用中。
    本文档中提及的详细规格和特性请参考附带的特性列表。如果您有更多关于产品使用或技术方面的问题,请随时联系我们。

63SXE56M参数

参数
电容值 56μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 25mΩ
工作寿命 1000h@ 125°C
纹波电流 147.5mA@ 120Hz,2.95A@ 100 kHz
长*宽*高 8mm(长度)*12mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

63SXE56M厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

63SXE56M数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC 63SXE56M 63SXE56M数据手册

63SXE56M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.0442
5+ ¥ 15.0045
10+ ¥ 14.4274
25+ ¥ 13.8503
50+ ¥ 12.927
200+ ¥ 12.4653
1000+ ¥ 12.4653
库存: 70
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.04
