首页  >  产品百科  >  EEU-FC1V121

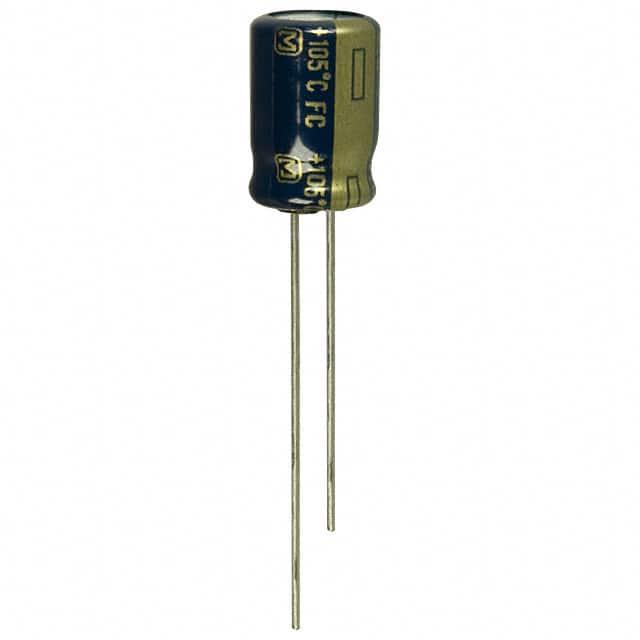

EEU-FC1V121

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 120μF 35V ±20% 2000h@ 105°C 360.8mA@ 120Hz,555mA@ 100kHz 通孔安装 8mm*11.5mm*11.5mm
供应商型号: EEU-FC1V121
供应商: Master
标准整包数: 200
PANASONIC 铝电解电容 EEU-FC1V121

EEU-FC1V121概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是常见的电子元器件之一,尤其适用于直流和低频交流电路。它们具有大容量、体积小的特点,因此广泛应用于消费电子、汽车电子、工业控制等领域。该型号铝电解电容器为径向引线型,具备优良的耐热性和较低的阻抗,能够适应各种严苛的工作环境。

    技术参数


    - 额定电压范围:6.3 V 至 100 V
    - 电容值范围:2.2 μF 至 15000 μF
    - 温度范围:–55 ℃ 至 +105 ℃
    - 耐久性测试:105 ℃ 下,直径在4至6.3 mm 的型号达到1000小时;直径为8 mm 的型号达到2000小时;直径为10 mm 的型号达到3000小时;直径为12.5至18 mm 的型号达到5000小时。
    - 电容变化率:在额定频率下不超过初始值的±20%。
    - 耗散因子:对于电容值≥1000 μF,每增加1000 μF增加0.02。
    - 浪涌电流:在105 ℃ 下最大浪涌电流根据不同的额定电压有所差异。
    - 阻抗:在100 kHz 和20 ℃ 条件下测量。
    - 泄漏电流:符合120 Hz / +20 ℃ 条件下的初始限制。
    - RoHS 和 AEC-Q200 认证:确保产品符合环保标准和汽车行业标准。

    产品特点和优势


    - 低阻抗:适合高频电路,提高电路的稳定性和效率。
    - 耐热性:能够在高达105 ℃ 的环境中稳定工作。
    - 高可靠性:通过了严格的耐久性测试,适用于各种严苛环境。
    - 环保认证:符合RoHS和AEC-Q200标准,符合国际环保要求。

    应用案例和使用建议


    - 消费电子:例如电视、音响等设备,可以提高电源滤波效果。
    - 汽车电子:如发动机控制单元(ECU),增强电子系统的稳定性和可靠性。
    - 工业控制:在电机驱动系统中作为滤波元件,提高系统的稳定性。
    使用建议:
    - 在高温环境下使用时,需注意散热措施,以保证电容器的长期稳定运行。
    - 对于大功率电路,建议选择较大电容值和较高额定电压的产品,以提高电路的稳定性。

    兼容性和支持


    该铝电解电容器可与其他标准的电子元器件兼容,具体安装步骤和电气参数请参照产品手册。厂家提供详尽的技术支持和售后保障,如有任何问题可及时联系客服。

    常见问题与解决方案


    - Q: 浪涌电流过高如何处理?
    - A: 检查电路设计,合理调整负载和电路参数,避免过大的浪涌电流冲击电容器。
    - Q: 工作过程中发热严重怎么办?
    - A: 采取适当的散热措施,如添加散热片或采用风冷等方式,确保电容器处于适宜的工作温度范围内。
    - Q: 电容值变化明显如何应对?
    - A: 确保工作环境在规定的温度范围内,检查是否有外部因素干扰,必要时更换符合要求的新电容器。

    总结和推荐


    综上所述,这款铝电解电容器以其卓越的性能和广泛的适用性,在消费电子、汽车电子及工业控制等多个领域有着良好的表现。低阻抗和高可靠性使其成为许多高要求应用的理想选择。建议在设计相关电路时优先考虑本产品,以实现更高效能和可靠性的系统。

EEU-FC1V121参数

参数
电容值 120μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 360.8mA@ 120Hz,555mA@ 100kHz
长*宽*高 8mm*11.5mm*11.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EEU-FC1V121厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-FC1V121数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-FC1V121 EEU-FC1V121数据手册

EEU-FC1V121封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.1297 ¥ 1.0987
2600+ $ 0.118 ¥ 0.9815
5000+ $ 0.1131 ¥ 0.9399
7600+ $ 0.109 ¥ 0.9055
25000+ $ 0.1044 ¥ 0.8553
50000+ $ 0.1029 ¥ 0.8423
100000+ $ 0.1014 ¥ 0.8302
150000+ $ 0.1014 ¥ 0.8302
库存: 5929
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 219.74
直接购买
加入购物车
