EEUEB1J3R3SB

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 3.3μF 63V ±20% 5000h@ 105°C 20mA@ 120Hz,82.5mA@ 100kHz 插件,D5xL11mm 通孔安装 5mm*11mm*12mm
供应商型号: 3346925
供应商: 海外现货
标准整包数: 5

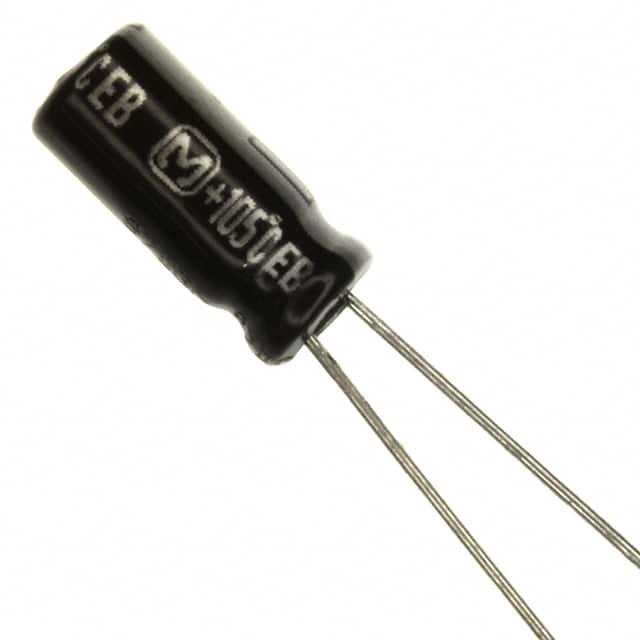

PANASONIC 铝电解电容 EEUEB1J3R3SB

EEUEB1J3R3SB概述

    铝电解电容器(径向引线型)

    产品简介


    铝电解电容器是一种常见的电子元件,用于储存电荷并稳定电路电压。该产品属于径向引线型铝电解电容器,主要应用于音频/视频设备、家用电器、计算机及其他办公设备、光学设备、测量仪器等领域。本产品具有高纹波电流容量,尤其适用于高频应用,并符合RoHS标准,确保环保合规性。

    技术参数


    - 额定电压范围:10 V 至 63 V 及 160 V 至 450 V
    - 电容范围:2.2 μF 至 3300 μF(10 V 至 63 V),10 μF 至 330 μF(160 V 至 450 V)
    - 温度范围:-40 ℃ 至 +105 ℃
    - 耐久性:105 ℃ 下 5000 小时至 10000 小时
    - 纹波电流(100 kHz / +105 ℃):具体值因型号而异
    - 损耗因子(120 Hz / +20 ℃):≤20%
    - 泄漏电流:≤0.01 CV 或 3 μA(2分钟内,取较大者)
    - 封装尺寸:直径和长度具体见规格表

    产品特点和优势


    - 高纹波电流能力:适用于需要处理大量纹波电流的应用。
    - 宽温度范围:能够在-40 ℃ 到 +105 ℃ 的环境中稳定工作。
    - 长寿命:额定电压范围内,具有较长的使用寿命。
    - RoHS认证:符合环保标准,减少对环境的影响。

    应用案例和使用建议


    应用案例:这些电容器广泛应用于电视、音响系统、家用电器及工业控制设备中。例如,在音频放大器中,铝电解电容器能够有效滤除电源波动,保证音频信号的稳定性。
    使用建议:
    - 确保电路设计考虑到温度和频率变化对电容器电气参数的影响。
    - 避免在极端温度、湿度或强电磁环境下使用。
    - 在设计时考虑冗余电路和保护措施,以提高系统的整体可靠性。

    兼容性和支持


    - 兼容性:适合大多数标准电路板组装和焊接工艺。
    - 支持服务:厂家提供详细的技术支持和维护信息,购买前请咨询厂家获取最新技术规格。

    常见问题与解决方案


    - 问题:电容器在使用过程中出现过热现象。
    - 解决方案:检查电路设计是否合理,确认额定电压和纹波电流未超出电容器规格。同时注意散热,避免在高温环境下长时间运行。

    - 问题:电容器在高温环境下失效。
    - 解决方案:选择额定工作温度范围更广的产品,确保电容器工作在其标称温度范围内。

    总结和推荐


    综上所述,铝电解电容器在音频/视频设备、家用电器及工业控制设备中表现出色,特别是在需要处理高频、大纹波电流的应用场合。其宽泛的工作温度范围和长使用寿命使其在市场上具备较强的竞争力。尽管存在一定的局限性,如不能承受极端温度和湿度条件,但通过合理的电路设计和环境控制,可以最大限度地发挥其效能。因此,我们推荐该系列产品用于上述应用领域。

EEUEB1J3R3SB参数

参数
电容值 3.3μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 20mA@ 120Hz,82.5mA@ 100kHz
工作寿命 5000h@ 105°C
长*宽*高 5mm*11mm*12mm
通用封装 插件,D5xL11mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

EEUEB1J3R3SB厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEUEB1J3R3SB数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEUEB1J3R3SB EEUEB1J3R3SB数据手册

EEUEB1J3R3SB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.3022
50+ ¥ 0.9865
250+ ¥ 0.9865
500+ ¥ 0.947
1000+ ¥ 0.8839
2000+ ¥ 0.8681
10000+ ¥ 0.8523
20000+ ¥ 0.8523
库存: 980
起订量: 55 增量: 0
交货地:
最小起订量为:50
合计: ¥ 49.32
直接购买
加入购物车
