EEU-FC1A561

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 560μF 10V ±20% 3000h@ 105°C 566.3mA@ 120Hz,755mA@ 100kHz 通孔安装 10mm*12.5mm*12.5mm
供应商型号: P11186-ND
供应商: Digi-Key
标准整包数: 1

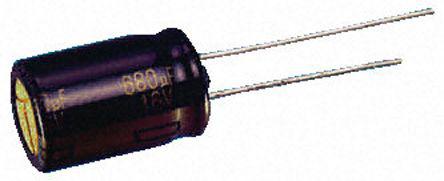

PANASONIC 铝电解电容 EEU-FC1A561

EEU-FC1A561概述

    铝电解电容器(径向引脚型)技术手册

    产品简介


    铝电解电容器是广泛应用于各种电子设备中的关键元件。它们主要通过存储和释放电荷来调节电路中的电压和电流。这些电容器具有高容量、低ESR(等效串联电阻)等特点,适用于电源滤波、耦合、旁路、信号处理等多种应用场景。本手册介绍的是铝电解电容器(径向引脚型),特别适用于工业控制、通信设备、消费电子产品等领域。

    技术参数


    - 耐久性:105°C 下可耐受1000小时至5000小时,具体取决于型号大小。
    - 低阻抗:适合高频应用。
    - 符合标准:AEC-Q200认证及RoHS环保标准。
    - 规格尺寸:
    - 尺寸范围:2.5mm 到 7.5mm(直径)
    - 容量范围:2.2μF 至 15000μF
    - 额定电压:6.3V 至 100V
    - 容值变化:频率(Hz)为 100kHz 时,在规定温度范围内变化幅度不超过±20%。
    - 直流泄漏电流:在初始限值内。
    - 阻抗(Ω):100kHz 时的容值变化不超过±20%。
    - 损耗因数(tan δ):频率修正因子适用于纹波电流。
    - 工作温度范围:-55°C 至 +105°C

    产品特点和优势


    - 高耐久性:可在高温下长时间运行。
    - 低ESR:提高了电路的整体效率和稳定性。
    - 符合行业标准:AEC-Q200和RoHS认证,确保产品质量和环境友好性。
    - 宽泛的应用范围:适用于多种类型的电子设备和电路设计。

    应用案例和使用建议


    - 开关电源:利用其低ESR特性,进行有效的能量转换和稳定输出。
    - 电信设备:用于滤波和消除噪声,提高信号传输质量。
    - 工业自动化系统:提供稳定的电压源,支持可靠的数据处理和传输。
    - 消费电子产品:作为滤波元件,减少电磁干扰和改善用户体验。

    兼容性和支持


    - 兼容性:广泛兼容各类电子设备和电路板设计。
    - 技术支持:购买前请联系工厂获取最新的技术规范。

    常见问题与解决方案


    - 问题一:电容器损坏,导致设备故障。
    - 解决办法:检查电路是否过压或纹波电流过高,如是,则更换相应额定值的电容器。
    - 问题二:电容器出现泄露电流过大。
    - 解决办法:确认电路工作温度是否超出规格,必要时增加散热措施。

    总结和推荐


    该铝电解电容器以其高性能、可靠性及广泛的适用性在众多电子应用中表现优异。考虑到其高标准的耐久性和低ESR,强烈推荐将其应用于需要高效稳定电源供应的设备中。无论是工业自动化还是消费品市场,这款电容器都能为您的设计提供强有力的支持。

EEU-FC1A561参数

参数
电容值 560μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 566.3mA@ 120Hz,755mA@ 100kHz
长*宽*高 10mm*12.5mm*12.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EEU-FC1A561厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-FC1A561数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-FC1A561 EEU-FC1A561数据手册

EEU-FC1A561封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.644 ¥ 5.4418
10+ $ 0.4039 ¥ 3.4131
200+ $ 0.2521 ¥ 2.1102
600+ $ 0.2207 ¥ 1.8471
1000+ $ 0.2084 ¥ 1.7437
2600+ $ 0.1885 ¥ 1.5773
5000+ $ 0.1769 ¥ 1.4808
库存: 799
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.44
