EEE-FN1H680XV

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 68μF 50V ±20% 680mΩ@ 100kHz 2000h@ 105°C 126.75mA@ 120Hz,195mA@ 100kHz SMD 贴片安装 6.6mm*6.6mm*8.3mm
供应商型号: EEE-FN1H680XV
供应商: Master
标准整包数: 900

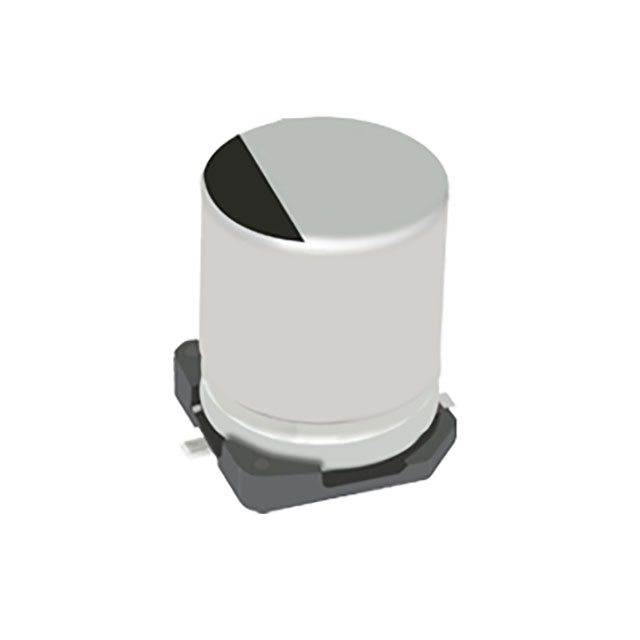

PANASONIC 铝电解电容 EEE-FN1H680XV

EEE-FN1H680XV概述

    铝电解电容器(表面贴装型)

    产品简介


    铝电解电容器是一种广泛应用于电子设备中的被动元器件,主要用于储存电荷和稳定电压。该系列铝电解电容器具有宽泛的工作电压范围(6.3 V至100 V),适用于多种工业及消费电子产品中,如电源供应器、通信设备、照明系统等。

    技术参数


    - 耐久性:在105℃下工作2000小时后仍保持功能。
    - 工作电压:范围为6.3 V到100 V。
    - 容值:标准系列为10 μF到1800 μF,某些型号比FK系列高20%到80%。
    - 振动防护:可选振动防护型号,适用直径≤6.3mm的电容器。
    - 合规性:符合AEC-Q200标准及RoHS指令。
    - 尺寸代码:具体见附录。
    - 温度范围:-55℃到+105℃。

    产品特点和优势


    1. 宽广的工作电压和容值范围:适应多种应用需求。
    2. 高可靠性:符合严格的耐久性和高温测试要求。
    3. 振动防护选项:增强设备在恶劣环境下的可靠性。
    4. 标准化认证:通过多项国际认证,确保产品质量和安全性能。
    5. 低损耗因子(tan δ):减少能量损失,提高效率。

    应用案例和使用建议


    1. 电源模块:在各种类型的电源转换电路中发挥稳定电压的作用。
    2. LED驱动器:通过调节电流来控制亮度,增强系统的稳定性和寿命。
    3. 电池充电器:有效滤波和存储电能,提升充电效率。

    使用建议:
    - 确保正确安装和焊接,避免焊料过高导致引脚损坏。
    - 使用振动防护型号时,要确认适当的焊接条件以形成合适的焊角。

    兼容性和支持


    该系列电容器可以与多数现代电子设备兼容,支持标准表面贴装工艺。制造商提供详尽的技术文档和技术支持服务,帮助客户解决设计和应用中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电容器漏电流偏大 | 检查焊接质量,确保无虚焊;检查环境温度是否超标。 |
    | 温度范围外使用 | 调整应用环境温度,选用更适合温度范围的产品。 |

    总结和推荐


    铝电解电容器凭借其宽广的工作电压范围、高可靠性和良好的性价比,在多个应用领域中表现出色。对于需要高稳定性及可靠性的电子设备而言,这款电容器是一个极佳的选择。考虑到其多样的型号选择、标准化认证和全面的支持服务,我们强烈推荐将其纳入您的设计方案中。在选择时,请确保根据实际应用环境和需求进行合理选择。

EEE-FN1H680XV参数

参数
电容值 68μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 680mΩ@ 100kHz
纹波电流 126.75mA@ 120Hz,195mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 6.6mm*6.6mm*8.3mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEE-FN1H680XV厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-FN1H680XV数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-FN1H680XV EEE-FN1H680XV数据手册

EEE-FN1H680XV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
900+ $ 0.4377 ¥ 3.6397
1800+ $ 0.4075 ¥ 3.3861
2700+ $ 0.3907 ¥ 3.1845
5400+ $ 0.3831 ¥ 3.137
8100+ $ 0.3774 ¥ 3.0903
10800+ $ 0.3717 ¥ 3.0437
15300+ $ 0.3661 ¥ 2.9979
25200+ $ 0.3661 ¥ 2.9979
库存: 1800
起订量: 900 增量: 0
交货地:
最小起订量为:900
合计: ¥ 3275.73
