EEU-EB1J221B

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 220μF 63V ±20% 10000h@ 105°C 292mA@ 120Hz,379.6mA@ 100kHz 通孔安装 10mm*20mm*22mm
供应商型号: TS-EEU-EB1J221B
供应商: 海外现货
标准整包数: 500
PANASONIC 铝电解电容 EEU-EB1J221B

EEU-EB1J221B概述

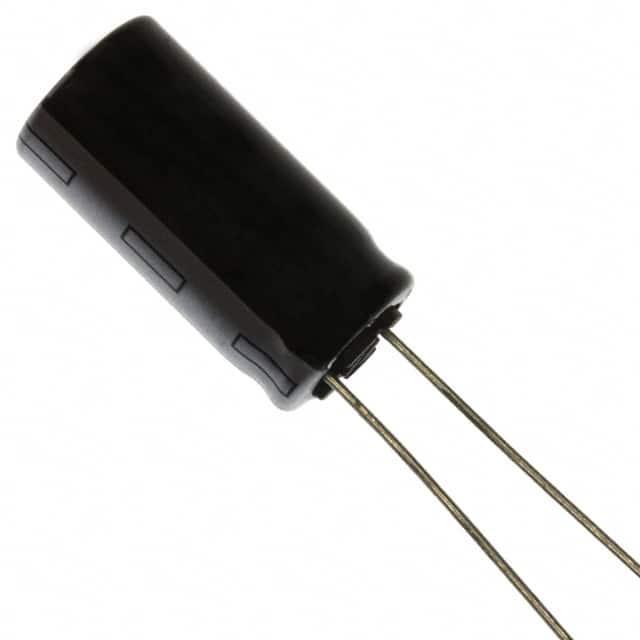

    铝电解电容器(径向引脚型)

    产品简介


    铝电解电容器是一种常用的电子元件,具有较大的电容量和相对较低的成本。它们广泛应用于各种电子设备中,包括音频/视频设备、家用电器、计算机和其他办公设备、光学设备、测量设备等。铝电解电容器通常用于平滑电源电压、耦合、去耦、滤波和其他需要较大电容量的应用场合。

    技术参数


    | 规格 | 值 |

    | 工作温度范围 | -25°C 至 +105°C |
    | 耐久性 | 105°C 下 5000 小时至 10000 小时 |
    | 额定电压范围 | 10V 至 63V |
    160V 至 450V |
    | 电容范围 | 2.2μF 至 3300μF |
    10μF 至 330μF |
    | 损耗因子(tan δ)| ≤ 初始值的 200% |
    | 纹波电流 | 额定纹波电流范围 |
    | 直流漏电流 | 额定直流漏电流 |
    | 容量变化 | 额定温度下 ≤ ±30% |

    产品特点和优势


    - 高纹波电流能力:能够在高频条件下承受较高的纹波电流。
    - RoHS 合规:符合欧盟关于有害物质限制的指令(RoHS)。
    - 长期稳定性能:在额定温度下具备出色的耐久性,确保长期使用稳定性。
    - 宽电压范围:适用于多种不同的电压等级,提高了通用性。

    应用案例和使用建议


    该产品适用于音频/视频设备、家用电器、计算机和其他办公设备等领域。在设计电路时,需考虑工作温度对电气参数的影响。建议使用保护电路以防止过压情况发生。对于需要更高可靠性的应用,如医疗设备和航空航天设备,需要额外验证产品的适用性。

    兼容性和支持


    铝电解电容器可与其他常见的电子元件兼容,但在特定应用中需要根据具体要求进行测试。制造商提供相应的技术支持和咨询服务,确保产品能够满足用户的特定需求。

    常见问题与解决方案


    1. 问题:在高温环境下使用时,电容容量下降。
    - 解决方案:检查是否在额定工作温度范围内使用,必要时采用散热措施。
    2. 问题:在某些电路中出现过电压现象。
    - 解决方案:安装保护电路,如稳压二极管,防止过压损害。

    总结和推荐


    综上所述,铝电解电容器因其高可靠性、宽工作温度范围和良好的价格性能比,在许多电子应用中都表现出色。特别是在需要大电容量的应用中,这些电容器具有显著的优势。然而,在使用这些电容器之前,务必仔细阅读技术手册,并根据具体应用要求选择合适的型号。
    对于需要高可靠性的应用,建议增加保护电路和冗余设计,确保系统的安全性。总的来说,这是一款值得推荐的产品,适合广泛的电子设备应用。

EEU-EB1J221B参数

参数
电容值 220μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 292mA@ 120Hz,379.6mA@ 100kHz
长*宽*高 10mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

EEU-EB1J221B厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-EB1J221B数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-EB1J221B EEU-EB1J221B数据手册
