首页  >  产品百科  >  EEU-EE2W680

EEU-EE2W680

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 68μF 450V ±20% 10000h@ 105°C 1.8A@ 100 kHz,630mA@ 120Hz 通孔安装 18mm*40mm*42mm
供应商型号: EEU-EE2W680
供应商: Master
标准整包数: 50

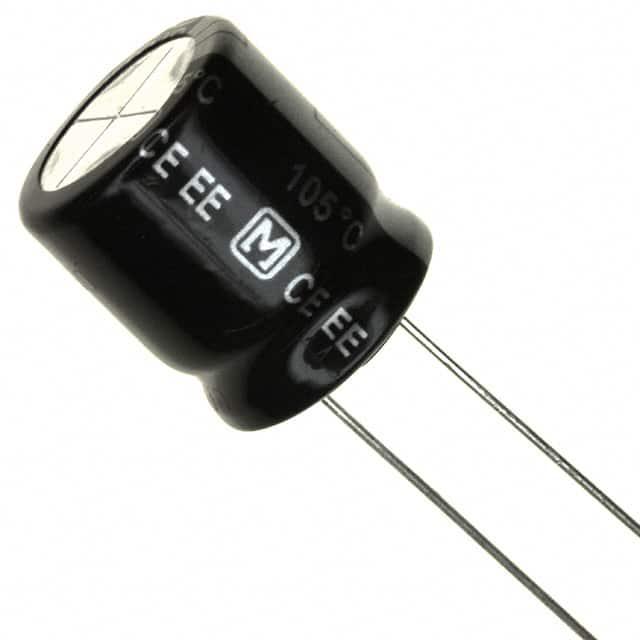

PANASONIC 铝电解电容 EEU-EE2W680

EEU-EE2W680概述

    铝电解电容器 — EE系列

    产品简介


    铝电解电容器(EE系列)是一种广泛应用于各种电子设备中的关键电子元器件。它们主要用来储存电能、平滑电压和过滤噪音,适用于电源管理、信号处理等领域。EE系列的显著特点是高频率下的大纹波电流承载能力,从而能够在高频环境中提供稳定的电力供应。

    技术参数


    - 额定工作电压范围:160 V DC 至 450 V DC
    - 标称电容范围:10 μF 至 330 μF
    - 耐温范围:-25 °C 至 +105 °C
    - 容差:±20%(120 Hz / +20 °C)
    - 直流漏电流:I < 0.06 CV + 10 μA(2分钟后)
    - 损耗因子(tan δ):在120 Hz 和+20 °C下为0.15至0.24之间
    - 端子直径(0d):0.6 mm 至 0.8 mm
    - 端子间距(F):5.0 mm 至 7.5 mm

    产品特点和优势


    - 高纹波电流承载能力:相比ED系列,EE系列的纹波电流承载能力高出40%,使其适合于需要大量电流的应用场景。
    - 长寿命:105°C下使用寿命长达8000小时至10000小时,具有较高的耐用性。
    - 符合RoHS标准:符合环保要求,适合于无铅制造工艺。

    应用案例和使用建议


    - 电源滤波:EE系列的高纹波电流承载能力使得它非常适合用于电源滤波,特别是在高频应用场景中,如开关电源。
    - 负载均衡:在多路电源系统中,可以利用多个EE系列电容器来均衡负载,确保每个电路部分都能稳定运行。

    兼容性和支持


    EE系列电容器设计时充分考虑了与其他组件的兼容性,可在广泛的电子设备中使用。制造商提供了详细的技术支持和售后服务,确保客户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    - 问题1:纹波电流过大导致电容器过热。
    - 解决方案:增加散热片或调整电路设计以减少纹波电流。
    - 问题2:长时间存储后电容器容量下降。
    - 解决方案:确保电容器存放在适宜温度下,避免高温存放,必要时进行预充电处理。

    总结和推荐


    总体来说,EE系列铝电解电容器具有出色的性能和较长的使用寿命,在高频率应用和大电流环境下表现尤为出色。这些特点使其成为电子设备电源管理和滤波的理想选择。对于需要高性能电容器的应用场合,EE系列是一个值得推荐的产品。

EEU-EE2W680参数

参数
电容值 68μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.8A@ 100 kHz,630mA@ 120Hz
长*宽*高 18mm*40mm*42mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EEU-EE2W680厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-EE2W680数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-EE2W680 EEU-EE2W680数据手册

EEU-EE2W680封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.5942 ¥ 21.5697
100+ $ 2.4852 ¥ 20.6634
250+ $ 2.3214 ¥ 19.2913
500+ $ 2.2261 ¥ 18.2291
1000+ $ 2.1733 ¥ 17.7972
2500+ $ 2.1417 ¥ 17.538
5000+ $ 2.0889 ¥ 17.106
7500+ $ 2.0889 ¥ 17.106
库存: 300
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 1078.48
直接购买
加入购物车
