EEVTG1E102M

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 1mF 25V ±20% 75mΩ@ 100kHz 2000h@ 125°C 1.3A@ 100 kHz,845mA@ 120Hz 贴片安装 19mm*19mm*16.5mm
供应商型号: 3254438
供应商: 海外现货
标准整包数: 1

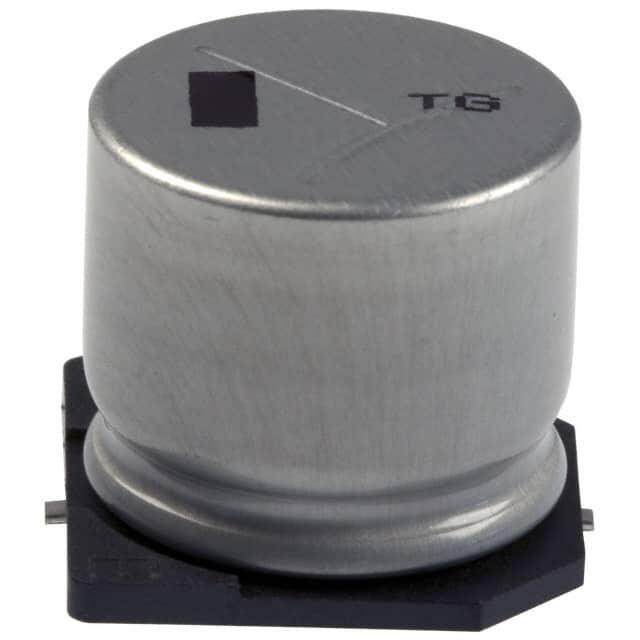

PANASONIC 铝电解电容 EEVTG1E102M

EEVTG1E102M概述

    # 铝电解电容器技术概述

    产品简介


    铝电解电容器是电子元器件的重要组成部分,广泛应用于各种电子设备中。其中,表面贴装型铝电解电容器以其优异的性能和小型化设计受到市场的青睐。该类产品通过先进的制造工艺实现了低阻抗化、长寿命和高纹波能力。本篇技术文档将针对表面贴装型铝电解电容器的主要特点、技术规格、应用领域及优化使用方法进行详细说明。
    主要功能
    - 低阻抗化:提升频率响应,适合高频应用。
    - 小型化:适应现代电子设备轻量化和紧凑化需求。
    - 长寿命与高可靠性:适用于需要长时间稳定运行的场合。
    - 高纹波能力:适合要求高电流波动承受能力的应用。
    应用领域
    广泛应用于消费类电子产品、工业控制设备、通信系统、汽车电子等领域。

    技术参数


    以下是典型产品型号的技术规格:
    | 参数 | 规格 |

    | 额定电压(V.DC) | 6.3 V 至 50 V |
    | 静电容量(μF) | 1 μF 至 1500 μF |
    | 温度范围 | -40°C 至 +85°C |
    | 损耗角正切(tan δ) | ≤200%初始标准值 |
    | 漏电流 | I ≤ 0.01CV 或 3 μA (取较大值) |
    | 额定纹波电流 | 根据具体型号提供 |
    工作环境
    - 高温适应性:能够承受+85°C的工作温度。
    - 高压适应性:支持最高50V直流电压。
    - 抗震性能:部分型号已通过耐振测试,满足08<标准。

    产品特点和优势


    - 低阻抗化设计:有效降低电路中的高频噪声,提高系统的稳定性。
    - 长寿命与可靠性:使用寿命可达2000小时以上,适合长期运行设备。
    - 符合环保要求:无铅生产工艺,支持RoHS指令。
    - 多样化选择:提供多种尺寸与容量组合,适应不同应用场景。

    应用案例和使用建议


    典型应用场景
    1. 消费电子设备:如智能手机和平板电脑的电源模块。
    2. 工业自动化:用于伺服驱动器和变频器的滤波环节。
    3. 汽车电子:电池管理系统和车载音响中的滤波和储能用途。
    使用建议
    - 在高振动环境中使用时,优先选择具有耐振标志的型号。
    - 确保工作电压不超过额定值的85%,以延长使用寿命。
    - 定期检查漏电流和tan δ值,避免因老化导致性能下降。

    兼容性和支持


    兼容性
    本系列产品与主流PCB布局工具兼容,便于设计和集成。
    支持服务
    厂商提供详尽的技术文档和技术支持服务,包括样品提供和定制开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查焊接质量并确认是否符合规范 |
    | 容量快速衰减 | 检查工作环境温度是否超出允许范围 |
    | tan δ超出规定值 | 更换更高级别的型号或重新焊接 |

    总结和推荐


    铝电解电容器表面贴装型凭借其卓越的性能和多样的应用场景,在电子元器件市场中占据重要地位。该系列产品不仅满足了现代电子设备对高效能、小型化的需求,还在长寿命和高可靠性方面表现突出。对于追求高性能和稳定性的客户,我们强烈推荐选用此系列产品。如需进一步咨询或技术支持,请联系厂商专业团队。
    推荐指数:★★★★★

EEVTG1E102M参数

参数
电容值 1mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 75mΩ@ 100kHz
纹波电流 1.3A@ 100 kHz,845mA@ 120Hz
工作寿命 2000h@ 125°C
长*宽*高 19mm*19mm*16.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEVTG1E102M厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEVTG1E102M数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEVTG1E102M EEVTG1E102M数据手册

EEVTG1E102M封装设计

查看详情并下载
Symbol
Footprint
3D Model
