首页  >  产品百科  >  2R5SVPE330M

2R5SVPE330M

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 330μF 2.5V ±20% 15mΩ 2000h@ 105°C 157.5mA@ 120Hz,3.15A@ 100 kHz SMD 贴片安装 5.3mm*5.3mm*6mm
供应商型号: P123677DKR-ND
供应商: Digi-Key
标准整包数: 1

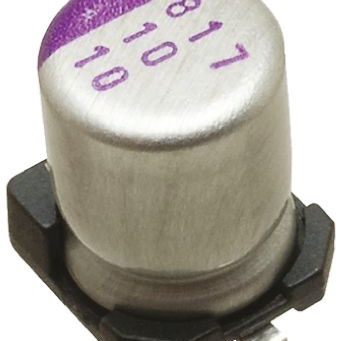

PANASONIC 铝电解电容 2R5SVPE330M

2R5SVPE330M概述

    POSCAP 电子元器件产品概述

    1. 产品简介


    POSCAP 是一款高性能的电容器,主要用于电力转换和滤波应用中。POSCAP 系列提供表面贴装和径向引脚两种封装类型,具有高耐热性、低等效串联电阻(ESR)和大容量等特点。它广泛应用于消费电子、通信设备、计算机、汽车电子以及工业控制等领域。

    2. 技术参数


    以下是 POSCAP 的关键技术和性能参数:
    | 参数 | 值 |

    | 容量范围 | 150 μF 到 1200 μF |
    | 额定电压 | 2.0V 至 16V |
    | 等效串联电阻(ESR) | 8 mΩ 到 18 mΩ |
    | 温度范围 | -55°C 至 +105°C |
    | 湿热稳定性 | 90%-95% RH,1000小时无负载电压下 |
    | 电气特性 | 涌流电压:1.3倍额定电压;使用寿命:105°C,2000小时 |

    3. 产品特点和优势


    - 低 ESR 和高容量:POSCAP 的 ESR 低至 8 mΩ,能够显著提高电路的效率和稳定性。
    - 宽温度范围:适用于广泛的温度条件,从-55°C到+105°C,保证了其在各种环境下的可靠性。
    - 优异的湿度稳定性:湿热环境下表现出色,确保长期使用中的性能稳定。
    - 多种封装选择:提供表面贴装和径向引脚两种封装形式,适应不同应用需求。

    4. 应用案例和使用建议


    POSCAP 广泛应用于电源模块、电池管理、马达驱动等场合。例如,在通信设备中,POSCAP 可用于稳压器和滤波器中,以提升电源质量。使用时,建议进行适当的热设计,确保良好的散热性能。此外,还需要根据具体应用场景选择合适的额定电压和容量,以满足特定要求。

    5. 兼容性和支持


    POSCAP 与主流电子设备和系统具有良好的兼容性。供应商提供了详细的技术文档和支持服务,包括焊接条件、封装规格和电气特性参考表。这些资源可以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题一:在高温环境下 ESR 增加。
    - 解决方案:确保良好的散热设计,避免长时间在高温条件下运行。
    - 问题二:容量衰减。
    - 解决方案:严格按照产品说明进行存储和使用,避免超过额定电压使用。

    7. 总结和推荐


    综上所述,POSCAP 是一款具备高性能、高可靠性的电容器产品,特别适合于需要高容量和低 ESR 的应用场景。它在工业和消费电子领域具有广泛的应用前景。强烈推荐 POSCAP 作为关键元器件,特别是对于那些对电容器质量和可靠性有较高要求的设计项目。
    希望以上信息能帮助您更好地了解和使用 POSCAP 产品。如果您有任何疑问或需要更多技术支持,请联系我们的技术支持团队。

2R5SVPE330M参数

参数
电容值 330μF
额定电压 2.5V
容差 ±20%
ESR-等效串联电阻 15mΩ
工作寿命 2000h@ 105°C
纹波电流 157.5mA@ 120Hz,3.15A@ 100 kHz
长*宽*高 5.3mm*5.3mm*6mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

2R5SVPE330M厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

2R5SVPE330M数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC 2R5SVPE330M 2R5SVPE330M数据手册

2R5SVPE330M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2535 ¥ 10.5921
10+ $ 0.769 ¥ 6.4977
100+ $ 0.5242 ¥ 4.3866
500+ $ 0.4307 ¥ 3.6043
库存: 458
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.59
直接购买
加入购物车
