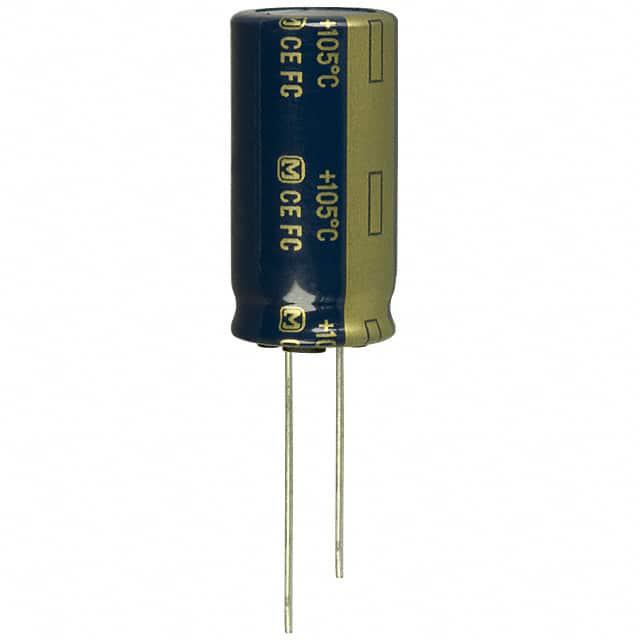

EEU-FC1H122

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 1.2mF 50V ±20% 5000h@ 105°C 2.16A@ 120Hz,2.7A@ 100 kHz 通孔安装 16mm*31.5mm*31.5mm
供应商型号: TU-EEU-FC1H122
供应商: 海外现货
标准整包数: 50
PANASONIC 铝电解电容 EEU-FC1H122

EEU-FC1H122概述

    Aluminum Electrolytic Capacitors (Radial Lead Type)

    1. 产品简介


    铝电解电容器是一种广泛应用于各种电子电路中的关键组件。这类电容器以其大容量、低成本和稳定性而著称。它们通常用于电源滤波、耦合、旁路和信号耦合等领域。本手册介绍了Radial Lead Type系列的铝电解电容器,提供详细的技术参数和应用指南。

    2. 技术参数


    - 耐久性: 在105°C下,1000小时至5000小时的寿命。不同直径规格的具体耐久时间如下:
    - ø4到ø6.3: 105°C 1000小时
    - ø8: 105°C 2000小时
    - ø10: 105°C 3000小时
    - ø12.5到ø18: 105°C 5000小时
    - 低阻抗: 特别适用于需要低阻抗的应用场景。
    - 认证: 符合AEC-Q200和RoHS标准。
    - 额定电压范围: 6.3V到100V。
    - 容许容差: ±20%(在120Hz和+20°C条件下)。
    - 漏电流: 在120Hz和+20°C条件下,最大值不超过0.01CV或3μA(两者取较大者)。
    - 频率修正因子: 在纹波电流频率为2.5Hz、5Hz、10Hz、20Hz时分别为0.45;在6.3Hz、7.5Hz、10Hz、12.5Hz时分别为0.8、0.5、0.6、0.35。

    3. 产品特点和优势


    - 低阻抗: 有助于提高电路的整体效率和稳定性。
    - 高可靠性: 经过严格测试,确保在多种恶劣环境下仍能保持高性能。
    - 合规性: 符合AEC-Q200和RoHS标准,适用于全球市场。
    - 广泛应用: 适用于汽车、工业、消费电子等多个领域。

    4. 应用案例和使用建议


    - 汽车电子: 用于汽车音响系统中的电源滤波和稳定电路。
    - 工业自动化: 用于电力供应系统的过滤和平稳电压。
    - 消费电子产品: 用于家用电器如电视、微波炉等的电源模块。
    使用建议:
    - 确保电容器在安装前已经充分稳定化,避免在高温下长时间存放。
    - 在设计电路时,考虑电容器的耐久性和环境温度的影响,以确保长期稳定性。

    5. 兼容性和支持


    - 兼容性: 可与市场上主流的电子元件和设备兼容。
    - 支持: 厂家提供全面的技术支持,包括安装指导、故障排查和售后维护服务。客户可以在遇到任何问题时随时联系技术支持团队。

    6. 常见问题与解决方案


    - 问题1: 安装后电容器失效
    - 解决方案: 检查电路连接是否正确,确认电容器的耐温范围符合应用要求。

    - 问题2: 电容器出现异常噪音
    - 解决方案: 检查电路是否有过多的纹波电流,调整电路设计减少纹波。
    - 问题3: 容量值不稳定
    - 解决方案: 确认电容器在合适的温度范围内运行,定期检查和更换老化的电容器。

    7. 总结和推荐


    该铝电解电容器凭借其出色的性能、广泛的适用范围和可靠的售后服务,在多个领域具有显著的竞争优势。强烈推荐在电源滤波、耦合及旁路等应用场景中使用本系列产品。购买前,请咨询工厂获取最新的技术规格,以确保满足您的具体需求。

EEU-FC1H122参数

参数
电容值 1.2mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 2.16A@ 120Hz,2.7A@ 100 kHz
工作寿命 5000h@ 105°C
长*宽*高 16mm*31.5mm*31.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EEU-FC1H122厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-FC1H122数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-FC1H122 EEU-FC1H122数据手册

EEU-FC1H122封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.737 ¥ 14.8514
库存: 9650
起订量: 300 增量: 50
交货地:
最小起订量为:50
合计: ¥ 742.57
