首页  >  产品百科  >  EEE-FP0J331AP

EEE-FP0J331AP

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 330μF 6.3V ±20% 180mΩ@ 100kHz 2000h@ 105°C 325mA@ 120Hz,500mA@ 100kHz 贴片安装 8.3mm*8.3mm*6.2mm
供应商型号: EEE-FP0J331AP
供应商: Master
标准整包数: 1000

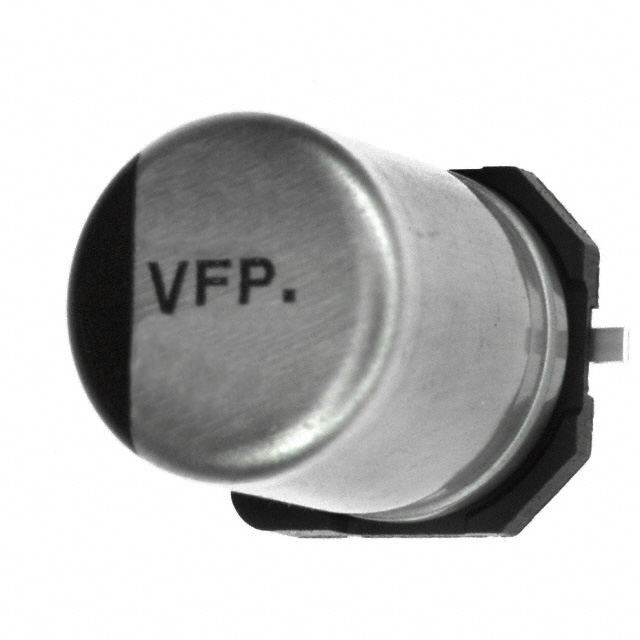

PANASONIC 铝电解电容 EEE-FP0J331AP

EEE-FP0J331AP概述

    电子元器件产品技术手册:铝电解电容器(表面贴装型)

    产品简介


    铝电解电容器(Surface Mount Device,简称SMD)是一种广泛应用于各种电子电路中的电容器。该电容器主要用于平滑直流电压、滤波、储能和去耦等功能。通过表面贴装技术,这类电容器可以被直接安装在电路板上,极大地提高了生产效率和装配精度。本手册详细介绍了该款铝电解电容器的产品规格、技术参数和实际应用,以帮助用户更好地理解和使用这些元件。

    技术参数


    - 额定电压范围:6.3 V.DC ~ 50 V.DC
    - 静电容量范围:1 μF ~ 1500 μF
    - 额定纹波电流:见规格表
    - 频率补正系数:见规格表
    - 静电容量容差:±20%
    - 最大漏电流:0.01 CV 或 3 μA
    - 温度范围:–40 °C ~ +85 °C
    - 焊接耐热性:回流焊接后性能稳定
    - 高温无负载特性:在+85 °C条件下,性能符合预期
    - 外观尺寸:见规格表

    产品特点和优势


    1. 小型化设计:适合空间有限的电路板设计。
    2. 低阻抗化:降低电路中的能量损耗。
    3. 长寿命:在极端温度下仍能保持稳定的性能。
    4. 适应性强:通过了RoHS认证,符合环保要求。
    5. 可满足耐振要求:能够在振动环境下保持稳定性能。

    应用案例和使用建议


    - 便携式设备:在手机、平板电脑和其他便携式电子设备中广泛应用。
    - 汽车电子:在车灯控制系统、音响系统等中提供稳定电源。
    - 工业控制:适用于需要长时间稳定运行的场合,如自动化生产线。
    - 建议:在设计电路时,需考虑不同温度下的电容变化,并留有一定的余量以应对不同时期的负载波动。

    兼容性和支持


    - 兼容性:适用于标准的SMD焊接工艺。
    - 支持:提供详细的技术文档和在线技术支持,确保用户能够顺利进行设计和安装。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后漏电流过大 | 检查是否有安装错误,如电容极性反接。 |
    | 电容变化率超过允许范围 | 检查使用条件是否超出规范范围,如温度过高。 |
    | 温度特性不符合预期 | 重新确认安装位置是否散热良好。 |

    总结和推荐


    铝电解电容器(表面贴装型)以其小型化、低阻抗、长寿命等特性,在多个领域的应用中表现出色。特别是在便携式设备和汽车电子中具有显著优势。如果您正在寻找一款性能可靠、安装便捷的电容器,该产品是一个理想的选择。务必在使用前仔细阅读相关技术规格书,并在必要时咨询技术支持。
    请注意:制造商在更改设计或规格时可能会提前通知,建议在购买和使用产品前及时获取最新版本的技术文档。如果对产品安全性有任何疑问,请尽快联系制造商。

EEE-FP0J331AP参数

参数
电容值 330μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 180mΩ@ 100kHz
纹波电流 325mA@ 120Hz,500mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 8.3mm*8.3mm*6.2mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEE-FP0J331AP厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-FP0J331AP数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-FP0J331AP EEE-FP0J331AP数据手册

EEE-FP0J331AP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2502 ¥ 2.0799
3000+ $ 0.2369 ¥ 1.9688
5000+ $ 0.2298 ¥ 1.8817
8000+ $ 0.2263 ¥ 1.8532
10000+ $ 0.2213 ¥ 1.8125
25000+ $ 0.2181 ¥ 1.7858
50000+ $ 0.2181 ¥ 1.7858
库存: 2000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 2079.9
直接购买
加入购物车
