EEUFP1V132

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 1.3mF 35V ±20% 30mΩ@ 100kHz 5000h@ 105°C 2.6A@ 120Hz,4A@ 100 kHz 通孔安装 12.5mm*25mm*27mm
供应商型号: SCE-EEUFP1V132
供应商: 海外现货
标准整包数: 10

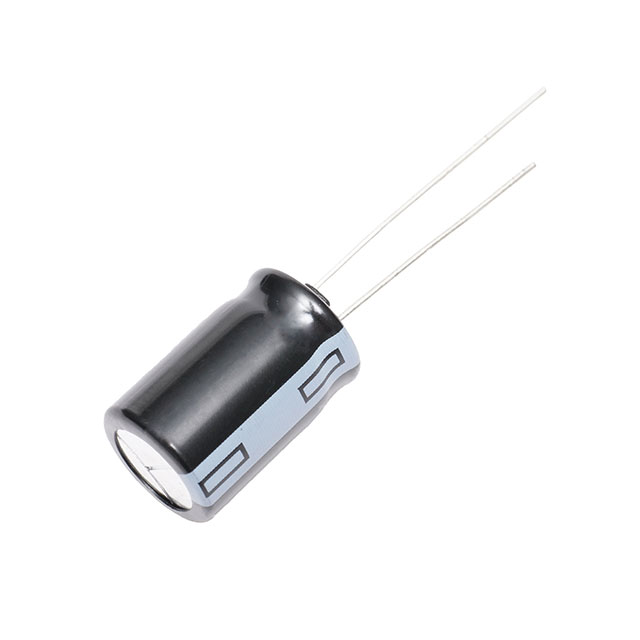

PANASONIC 铝电解电容 EEUFP1V132

EEUFP1V132概述

    # 铝电解电容器(径向引脚型)技术手册

    产品简介


    铝电解电容器是一种常用的电子元器件,广泛应用于各种电路中,用于储存和释放电能。这种电容器的主要功能是稳定电源电压、滤波和旁路信号。本手册介绍的铝电解电容器(径向引脚型)具有高纹波电流容量、大电容值和良好的耐久性,适用于工业控制、通信设备、汽车电子、电源供应等多个领域。

    技术参数


    以下是该电容器的技术规格和性能参数:
    - 尺寸规格:外壳直径 (0D) x 高度 (L),单位为毫米 (mm)
    - 额定电压范围:25V.DC 至 35V.DC
    - 电容范围:510 μF 至 2000 μF
    - 电容公差:±20%
    - 漏电流:I < 0.01 CV (μA),经过2分钟测试
    - 损耗因子 (tan δ):在直流电压 25V 至 35V,120Hz 和 +20°C 条件下最大为 0.14
    - 阻抗 (ESR):在 100kHz 条件下为 0.03 Ω 至 0.068 Ω(随电容值和温度变化)
    - 纹波电流:在 100kHz 条件下最大为 4000 mA r.m.s.(在 +105°C 条件下)
    - 耐久性:在 +105°C 条件下进行寿命测试,时间为 4000 小时至 5000 小时
    - 耐热温度范围:-55°C 至 +105°C
    - 符合标准:AEC-Q200

    产品特点和优势


    - 高纹波电流容量:比 FC 系列高出 2 到 2.5 倍
    - 大电容值:比 FC 系列大 60%
    - 高温耐久性:在 105°C 条件下耐久时间可达 4000 至 5000 小时
    - 环保材料:RoHS 合规
    - 产地:马来西亚制造
    这些特性使得该铝电解电容器在恶劣环境下的可靠性更高,能够满足工业应用中的严格要求。

    应用案例和使用建议


    应用案例
    这种铝电解电容器在多种应用场景中表现出色,如通信设备的电源模块、工业控制系统的稳压电路等。具体尺寸和电气特性的选择可以根据具体需求进行调整。
    使用建议
    1. 选用合适的电容值和电压等级:根据电路的具体需求选择合适的电容值和额定电压,确保电容器能在工作环境中正常运行。
    2. 考虑工作温度:由于电容器的工作温度范围较广(-55°C 至 +105°C),在极端环境下仍能保持稳定性能。
    3. 关注阻抗和纹波电流:合理选择阻抗和纹波电流参数,以确保电容器在高频电路中的性能。
    4. 考虑存放条件:在储存过程中需要保持一定的温度稳定性,确保电容器的使用寿命。

    兼容性和支持


    该铝电解电容器具有良好的兼容性,可与市面上大多数电路板和其他电子元器件无缝集成。制造商提供了全面的技术支持和售后服务,确保用户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容值不稳定 | 检查电容器是否在额定工作范围内使用,避免超出耐受极限。 |
    | 漏电流过大 | 检查是否存在过高的工作电压,或检查是否长时间暴露在高温环境下。 |
    | 纹波电流超出限制 | 调整电路设计,降低纹波电流的影响。 |

    总结和推荐


    总体来看,这款铝电解电容器具有优异的性能指标和广泛的适用范围,适合用于各种工业和消费电子产品。其高纹波电流容量和大电容值使其在多种应用场景中表现出色,特别是在高温环境下的稳定性和耐用性方面表现尤为突出。推荐在需要高性能和高可靠性的电路设计中使用此款电容器。
    如有任何疑问或技术支持需求,请联系制造商获取更多帮助。

EEUFP1V132参数

参数
电容值 1.3mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 30mΩ@ 100kHz
工作寿命 5000h@ 105°C
纹波电流 2.6A@ 120Hz,4A@ 100 kHz
长*宽*高 12.5mm*25mm*27mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EEUFP1V132厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEUFP1V132数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEUFP1V132 EEUFP1V132数据手册

EEUFP1V132封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 15.5329
100+ ¥ 13.1403
500+ ¥ 11.9542
1000+ ¥ 11.4067
库存: 200
起订量: 20 增量: 10
交货地:
最小起订量为:10
合计: ¥ 155.32
